图论基础

1. 图：从树到网络的飞跃

树是层次结构，但现实中有太多关系不是层次的——社交网络、交通网络、互联网链接、任务依赖关系...这些都需要**图（Graph）**来描述。

图由**顶点（Vertices）和边（Edges）**组成： $G = (V, E)$ 。

无向图:
  0 —— 1
  |    |
  2 —— 3

有向图:
  0 → 1
  ↓   ↓
  2 ← 3

2. 图的分类与术语

术语	定义
无向图 (Undirected)	边没有方向， $(u, v)$ 和 $(v, u)$ 是同一条边
有向图 (Directed / Digraph)	边有方向， $(u, v)$ 表示从 $u$ 到 $v$
加权图 (Weighted)	每条边有权重（距离、代价等）
连通图 (Connected)	任意两顶点之间存在路径
连通分量 (Connected Component)	极大连通子图
强连通分量 (SCC)	有向图中任意两顶点互相可达的最大子图
度 (Degree)	与顶点相连的边数（有向图分出度和入度）
路径 (Path)	顶点序列 $v_{0}, v_{1}, . . ., v_{k}$ ，每对相邻顶点间有边
环 (Cycle)	首尾相同的路径（ $v_{0} = v_{k}$ ）
树	连通无环的无向图
DAG	有向无环图（Directed Acyclic Graph）

3. 图的表示方法

3.1 邻接矩阵（Adjacency Matrix）

一个 $| V | \times | V |$ 的矩阵 $A$ ，其中 $A [i] [j] = 1$ （或权重值）若存在边 $(i, j)$ 。

A = [\begin{matrix} 0 & 1 & 0 & 1 \\ 1 & 0 & 1 & 0 \\ 0 & 1 & 0 & 1 \\ 1 & 0 & 1 & 0 \end{matrix}]

判断边是否存在： $O (1)$
遍历所有邻居： $O (| V |)$
空间： $O (| V |^{2})$ ，适合稠密图（ $| E | \approx | V |^{2}$ ）
对于稀疏图（ $| E | ≪ | V |^{2}$ ），空间浪费严重

3.2 邻接表（Adjacency List）

这是最常用的表示法。每个顶点维护一个邻居列表。

python

graph = {
    0: [1, 2],
    1: [0, 2, 3],
    2: [0, 1, 3],
    3: [1, 2]
}

判断边是否存在： $O (\deg (v))$ （可以优化为 $O (1)$ 如果邻接表用哈希集）
遍历所有邻居： $O (\deg (v))$ （即与该顶点相邻的边数）
空间： $O (| V | + | E |)$ ，适合稀疏图
这是算法竞赛和工业实践中最常用的表示

3.3 边列表（Edge List）

简单地将所有边存储为列表：

python

edges = [(0, 1), (0, 2), (1, 2), (1, 3), (2, 3)]

空间： $O (| E |)$ ，最紧凑
适合 Kruskal 等以边为中心的算法
不适合需要快速访问邻居的场景

3.4 前向星（Forward Star）

将边按起点排序后存储，适合静态的稀疏图处理。在竞赛编程中常用。

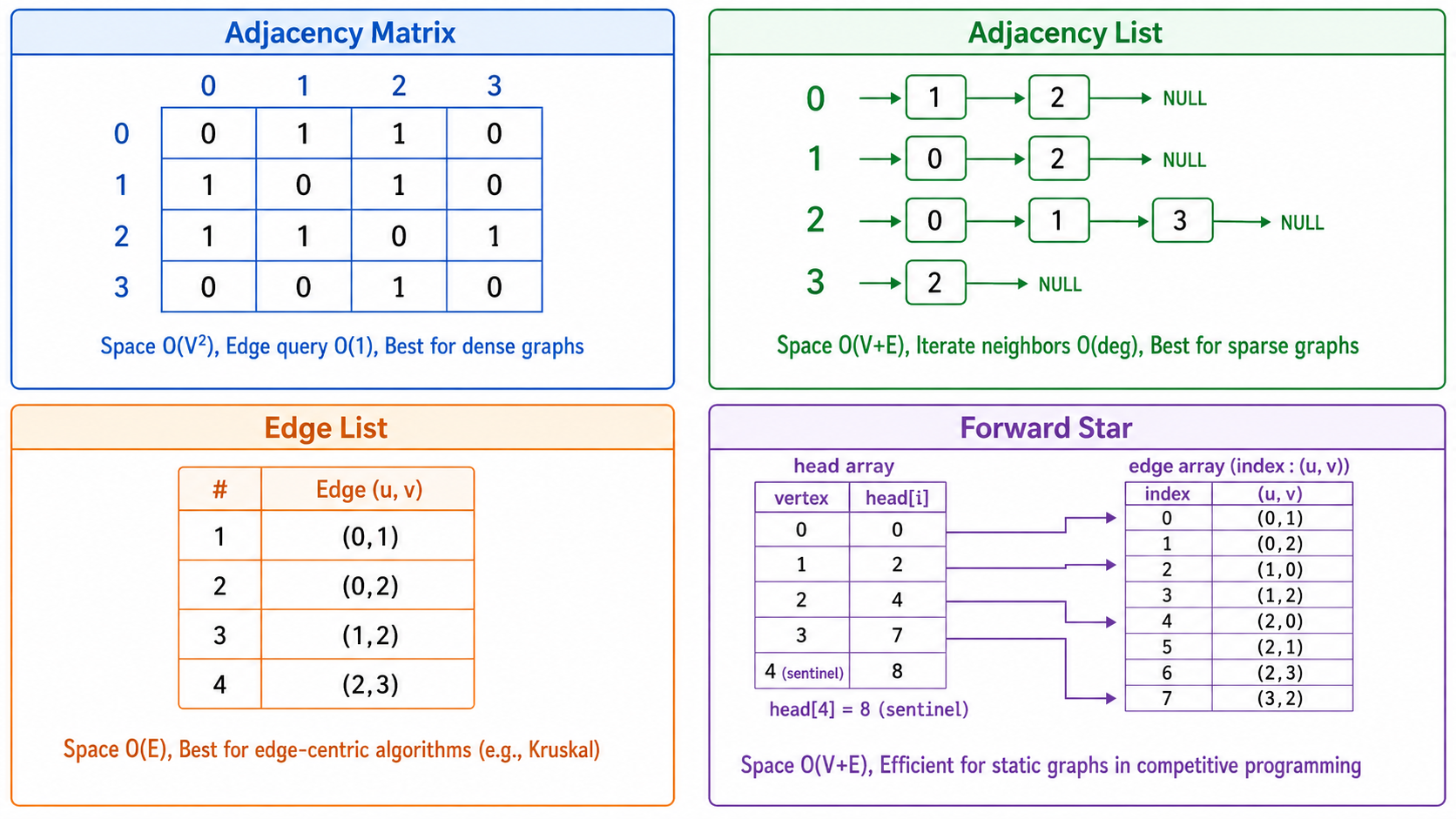

四种图的存储表示法对比图——邻接矩阵、邻接表、边列表、前向星在同一个示例图上的存储结构和访问效率对比

4. 广度优先搜索（BFS）

4.1 算法

BFS 从起点开始，逐层向外扩展。使用队列：

python

def bfs(graph, start):
    visited = {start}
    queue = deque([start])
    while queue:
        v = queue.popleft()
        for neighbor in graph[v]:
            if neighbor not in visited:
                visited.add(neighbor)
                queue.append(neighbor)

4.2 性质

按层遍历：先访问距离起点为 1 的节点，再访问距离为 2 的，以此类推
无权图最短路径：在无权图（每条边权重为 1）中，BFS 找到的路径就是最短路径
时间复杂度： $O (| V | + | E |)$ （每个顶点入队一次，每条边检查一次）

4.3 应用

社交网络中的"几度人脉"
迷宫最短路径
判断图的二分性
Web 爬虫的页面抓取

5. 深度优先搜索（DFS）

5.1 算法

DFS 沿一条路走到底，回溯后再换路。使用递归或栈：

python

def dfs(graph, v, visited):
    visited.add(v)
    for neighbor in graph[v]:
        if neighbor not in visited:
            dfs(graph, neighbor, visited)

5.2 DFS 树与边的分类

在一次 DFS 遍历中，根据遍历顺序可以将边分为四类：

类型	定义	有向图中
树边 (Tree Edge)	DFS 遍历时实际走过的边	指向未访问节点
回边 (Back Edge)	指向祖先节点的边	检测到环
前向边 (Forward Edge)	指向后代节点的非树边	跳过
交叉边 (Cross Edge)	指向不同子树节点的边	在拓扑排序中

5.3 应用

环检测：DFS 中遇到回边即说明存在环
拓扑排序：在 DAG 上，DFS 完成时间逆序即为拓扑序
连通分量：DFS 从每个未访问节点出发，可以找出所有连通分量
二分图检测：交替染色，若相邻节点同色则不是二分图

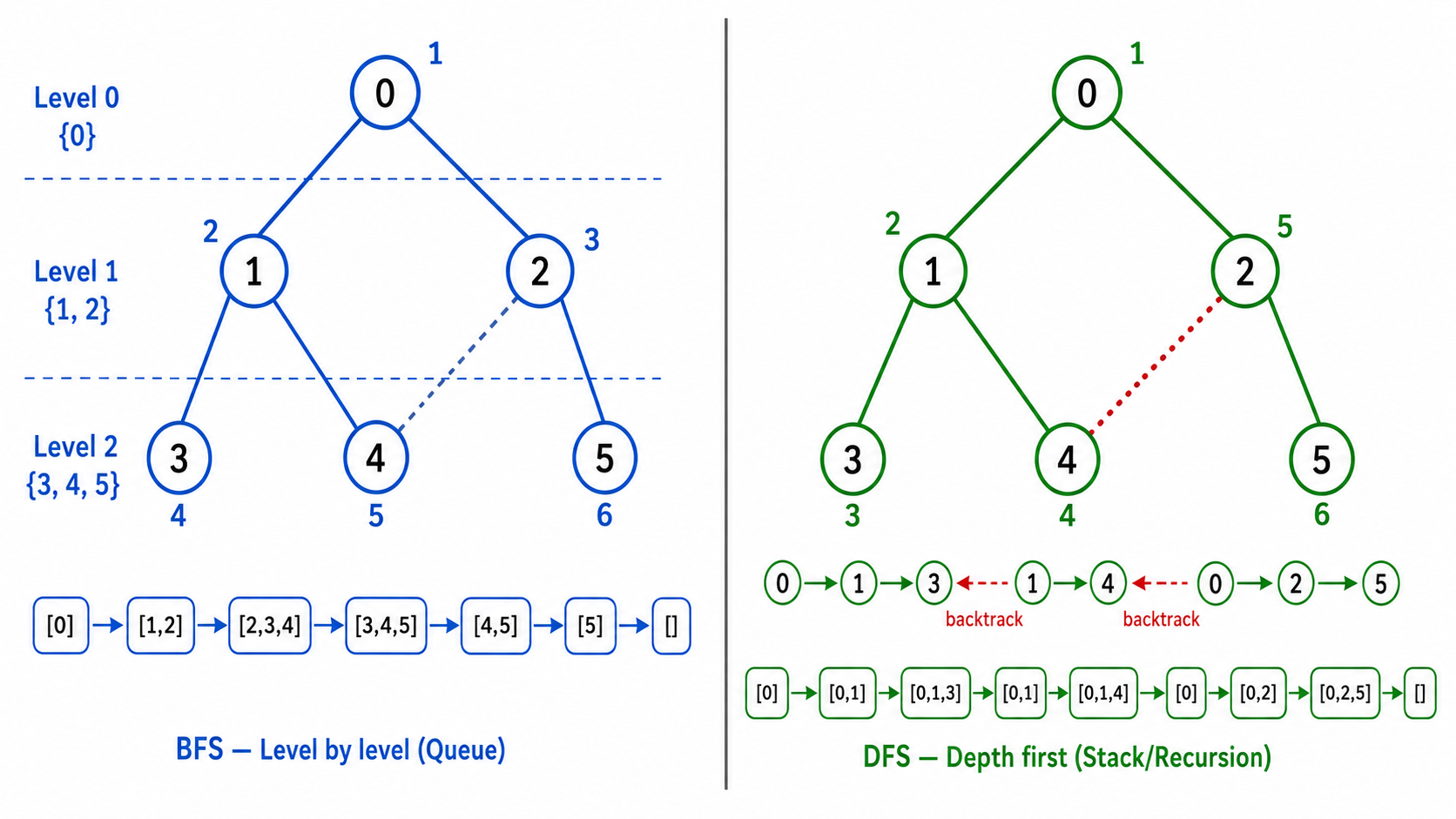

BFS与DFS遍历过程的并列对比图——在同一个图上展示BFS的层序扩展和DFS的深度优先路径，用颜色标注遍历顺序

6. 拓扑排序

6.1 问题

给定一个有向无环图（DAG），找一种顶点的线性排序，使得对每条有向边 $(u, v)$ ， $u$ 在排序中出现在 $v$ 之前。

DAG:  A → B → D
      ↓   ↓
      C → E

拓扑序可能为: A, B, C, D, E 或 A, C, B, E, D

6.2 算法一：Kahn 算法（BFS 版）

计算所有顶点的入度
将所有入度为 0 的顶点入队
当队列非空时：出队一个顶点加入结果，将其所有后继的入度减 1，若后继入度变为 0 则入队
若结果中包含所有顶点，则排序成功；否则图中存在环

时间复杂度 $O (| V | + | E |)$ 。

6.3 算法二：DFS 版

对图进行 DFS
当一个顶点的所有邻居都探索完毕后（后序），将该顶点加入结果
最终结果的反向即为拓扑序

两种方法等价，但 Kahn 算法更容易发现图中是否存在环。

6.4 应用

编译器的依赖解析（A 依赖 B → B 必须先编译）
任务调度（A 必须在 B 之前完成）
课程选修顺序（先修课必须在前）

7. 二分图检测

二分图（Bipartite Graph）：顶点可以分成两个集合 $U$ 和 $V$ ，使得每条边都连接 $U$ 中的一个顶点和 $V$ 中的一个顶点（没有 $U$ 内部或 $V$ 内部的边）。

检测算法：对图进行 BFS/DFS 染色 —— 将一个顶点染为颜色 0，其所有邻居染为颜色 1，邻居的邻居染回颜色 0...若发现相邻顶点同色，则不是二分图。

定理：一个图是二分图 $⟺$ 图中不含奇环（长度为奇数的环）。

8. 强连通分量（SCC）直觉

在有向图中，一个强连通分量是图中的极大子集，其中任意两个顶点可以互相到达。

Kosaraju 算法的思想（两步 DFS）：

对原图做 DFS，按完成时间降序排列顶点
将图的所有边反向，按第 1 步得到的顺序做第二次 DFS
第二次 DFS 得到的每棵树就是一个 SCC

Tarjan 算法只用一次 DFS，通过维护 dfn（发现时间）和 low（能追溯到的最早祖先）数组来识别 SCC。

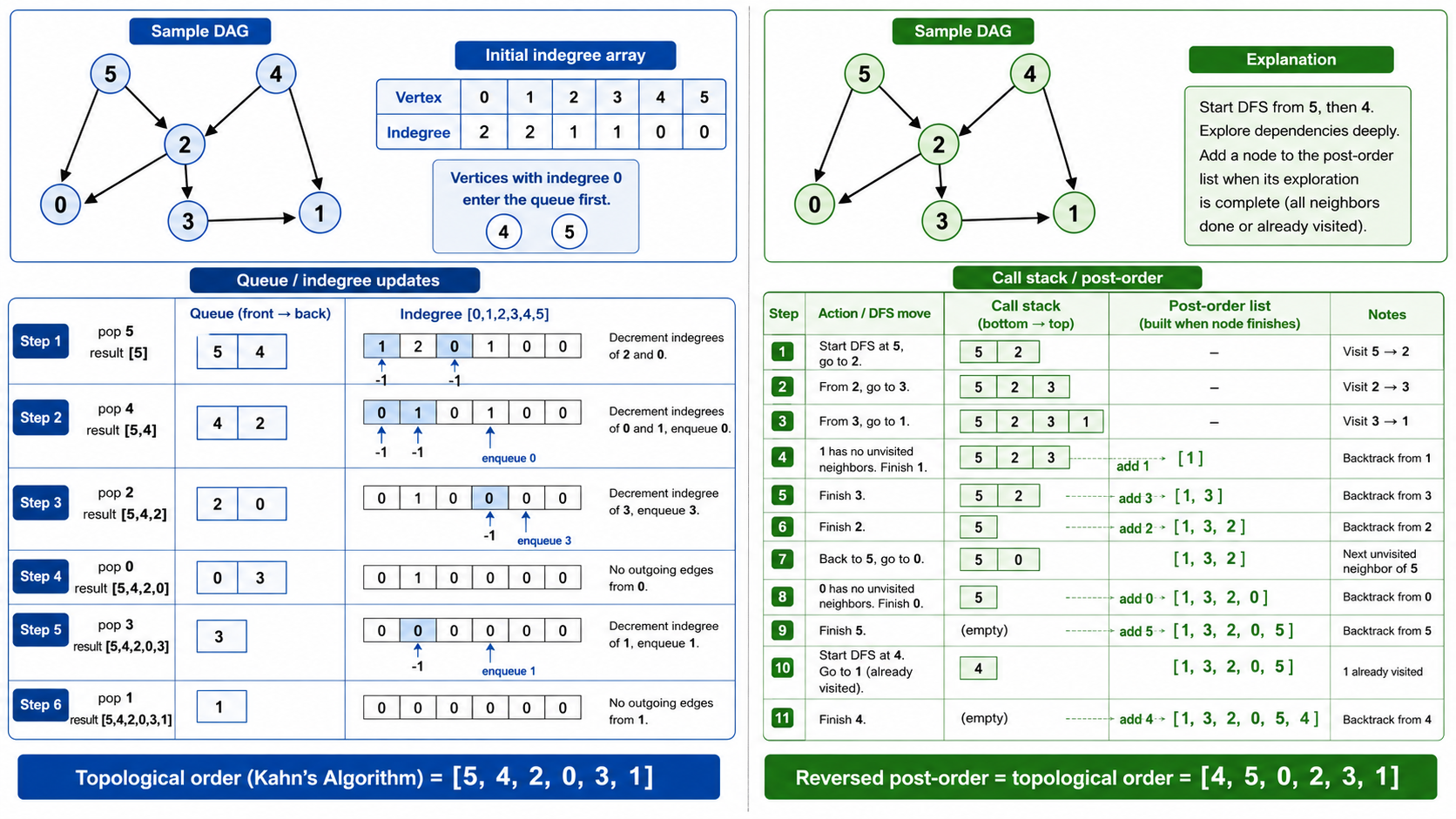

拓扑排序和环检测在DAG上的过程图——Kahn算法去除入度为0顶点的步骤，以及DFS检测回边发现环的过程

9. 图的连通性总结

问题	算法	时间复杂度
无向图连通分量	DFS/BFS	$O (V + E)$
有向图强连通分量	Kosaraju / Tarjan	$O (V + E)$
环检测（无向图）	DFS 检测回边	$O (V + E)$
环检测（有向图）	DFS 三色标记	$O (V + E)$
拓扑排序	Kahn / DFS	$O (V + E)$
二分图检测	BFS/DFS 染色	$O (V + E)$
桥和割点	Tarjan 算法	$O (V + E)$

本章总结

图是最灵活的数据结构之一——任何具有"关系"的系统都可以建模为图：

四种表示法：邻接矩阵（稠密）、邻接表（稀疏，最通用）、边列表（以边为中心）、前向星（静态）
BFS：层序扩展，无加权图的最短路径，使用队列实现
DFS：深度优先，通过回边检测环，后序遍历产生拓扑序
拓扑排序：Kahn（BFS + 入度）和 DFS 两种方法，是 DAG 的基础算法
连通性：从无向图的连通分量到有向图的强连通分量，DFS 贯穿始终

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

Cormen, T. H., et al. (2009). Introduction to Algorithms (3rd ed.). MIT Press. 第 22 章
Tarjan, R. E. (1972). Depth-first search and linear graph algorithms. SIAM Journal on Computing.
