s12 目标检测：从 R-CNN 到 YOLO

让计算机回答"图像里有什么，在哪里"——目标检测技术的演进

一、分类、检测、分割

在计算机视觉中，理解图片有三个递进的层次：

任务	问题	输出
图像分类	图里是什么？	一个类别标签 "cat"
目标检测	有什么，在哪里？	多个类别 + 每个的 bounding box
语义分割	每个像素是什么？	逐像素的类别标签
实例分割	每个像素属于哪个物体？	逐像素的实例标签（区分同类的不同个体）

目标检测是承上启下的核心任务：它的输出既包含语义信息（类别），也包含空间信息（位置），是整个视觉理解链条中的关键一环。

二、R-CNN 家族：两阶段检测器

2.1 R-CNN (2014)：朴素的暴力

R-CNN 的思路非常直接：

Selective Search 在图像中生成约 2000 个候选区域（region proposals）
每个候选区域缩放到固定大小（227×227），送入 CNN 提取特征
用 SVM 对每个区域的特征向量进行分类
用线性回归调整边界框位置（bounding box regression）

问题很明显：2000 次 CNN 前向传播，一张图需要几十秒。CNN 的绝大部分计算被浪费在大量重叠的候选区域上。

2.2 Fast R-CNN (2015)：共享特征图

关键改进：整张图只跑一次 CNN，得到一张特征图。然后对每个候选区域，在特征图上做一个 RoI Pooling 操作，提取固定大小的特征向量。

这样，2000 个候选区域共享同一张特征图的 CNN 计算，速度提升了两个数量级。分类器也从 SVM 替换为端到端的 Softmax。

2.3 Faster R-CNN (2015)：学会生成候选框

Faster R-CNN 的革命性在于：它把候选区域生成也整合进了神经网络。新增了一个区域提议网络（RPN, Region Proposal Network），直接在特征图上预测候选区域。

RPN 的工作方式：

在特征图的每个空间位置放置 k 个锚框（Anchor Boxes）——预设的不同尺度和长宽比的框
对每个锚框，RPN 输出：(1) 是否包含物体的分数，(2) 框的位置修正量
选取得分最高的 N 个提议框，送入后续的 RoI Pooling 和分类

至此，目标检测完全端到端可训练。

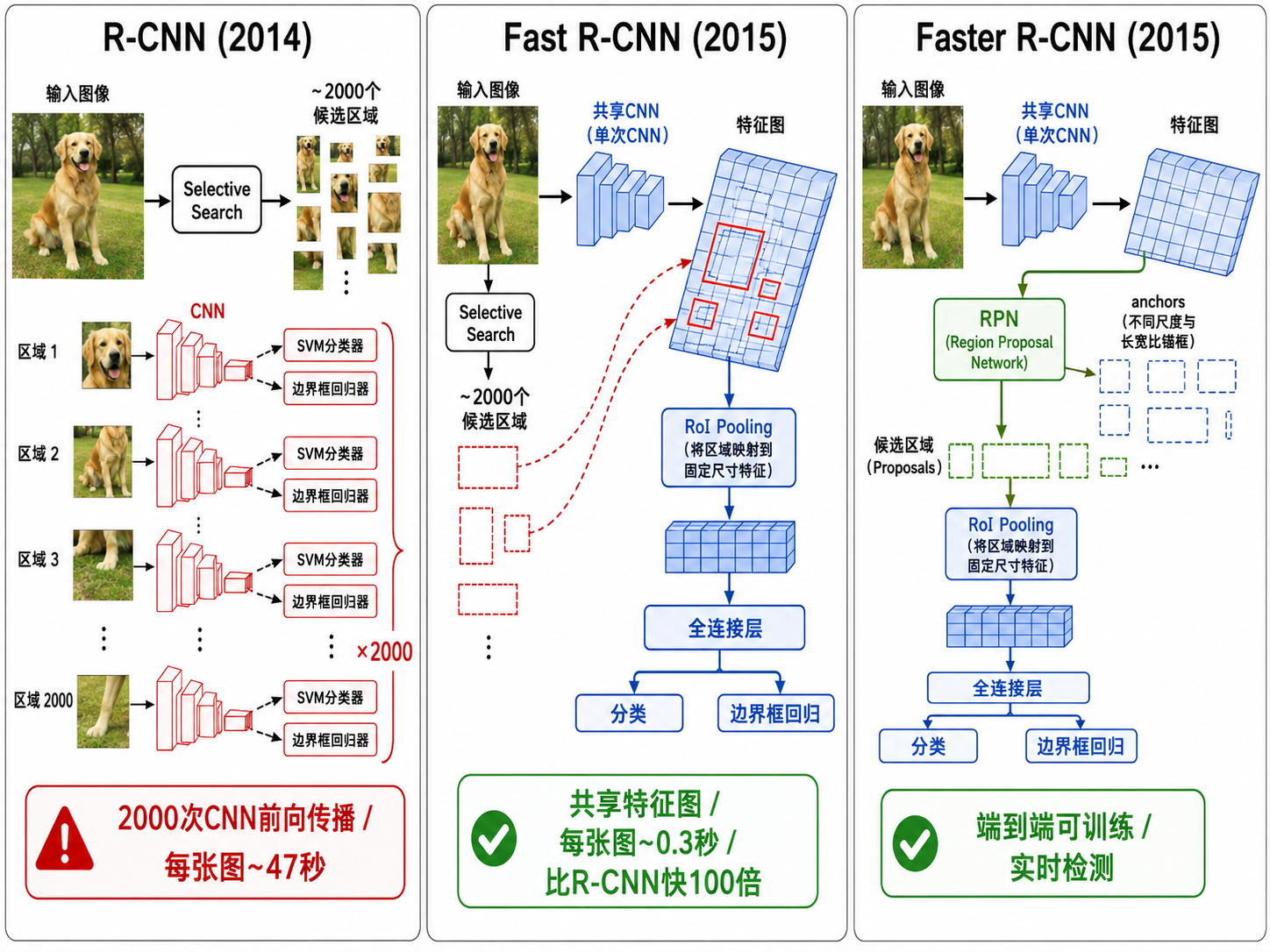

R-CNN 家族三代对比

三、锚框（Anchor Boxes）

锚框是目标检测中的重要概念。它们是为每个特征图位置预设的一组参考框，覆盖不同的尺度和长宽比（aspect ratio）。

例如，Faster R-CNN 通常在每个位置设置 9 个锚框：3 种尺度 × 3 种长宽比（0.5, 1.0, 2.0）。网络不直接预测边界框的绝对坐标，而是预测相对于锚框的偏移量：

t_{x} = \frac{x - x_{a}}{w_{a}}, t_{y} = \frac{y - y_{a}}{h_{a}}, t_{w} = \log \frac{w}{w_{a}}, t_{h} = \log \frac{h}{h_{a}}

这种相对编码的好处是：预测值在 0 附近，分布更集中，更容易学习。

四、YOLO：一步到位

R-CNN 系列是两阶段检测器：先生成候选区域，再分类和精修。YOLO（You Only Look Once）开创了单阶段检测器：一次前向传播，直接输出所有检测结果。

4.1 YOLO 的工作原理

将输入图像划分为 $S \times S$ 的网格（如 $7 \times 7$ ）
每个网格预测 $B$ 个边界框（通常 2 个），每个框有 5 个值： $(x, y, w, h, confidence)$
同时预测 $C$ 个类别的概率
预测的框由"中心点落在哪个网格"的网格负责

输出张量的形状为 $S \times S \times (B \times 5 + C)$ 。例如 YOLOv1： $7 \times 7 \times 30$ （B=2, C=20）。

4.2 YOLO 的输出格式

对于每个网格的每个预测框：

$(x, y)$ ：边界框中心相对于网格单元左上角的偏移（归一化到 [0, 1]）
$(w, h)$ ：边界框宽高相对于整张图的归一化值（归一化到 [0, 1]）
$confidence = Pr (Object) \times {IoU}_{pred}^{truth}$ ：框内包含物体的置信度

对于每个网格： $C$ 个类别的条件概率 $Pr ({Class}_{i} ∣ Object)$ 。

最终检测得分：

score = confidence \times Pr ({Class}_{i} ∣ Object)

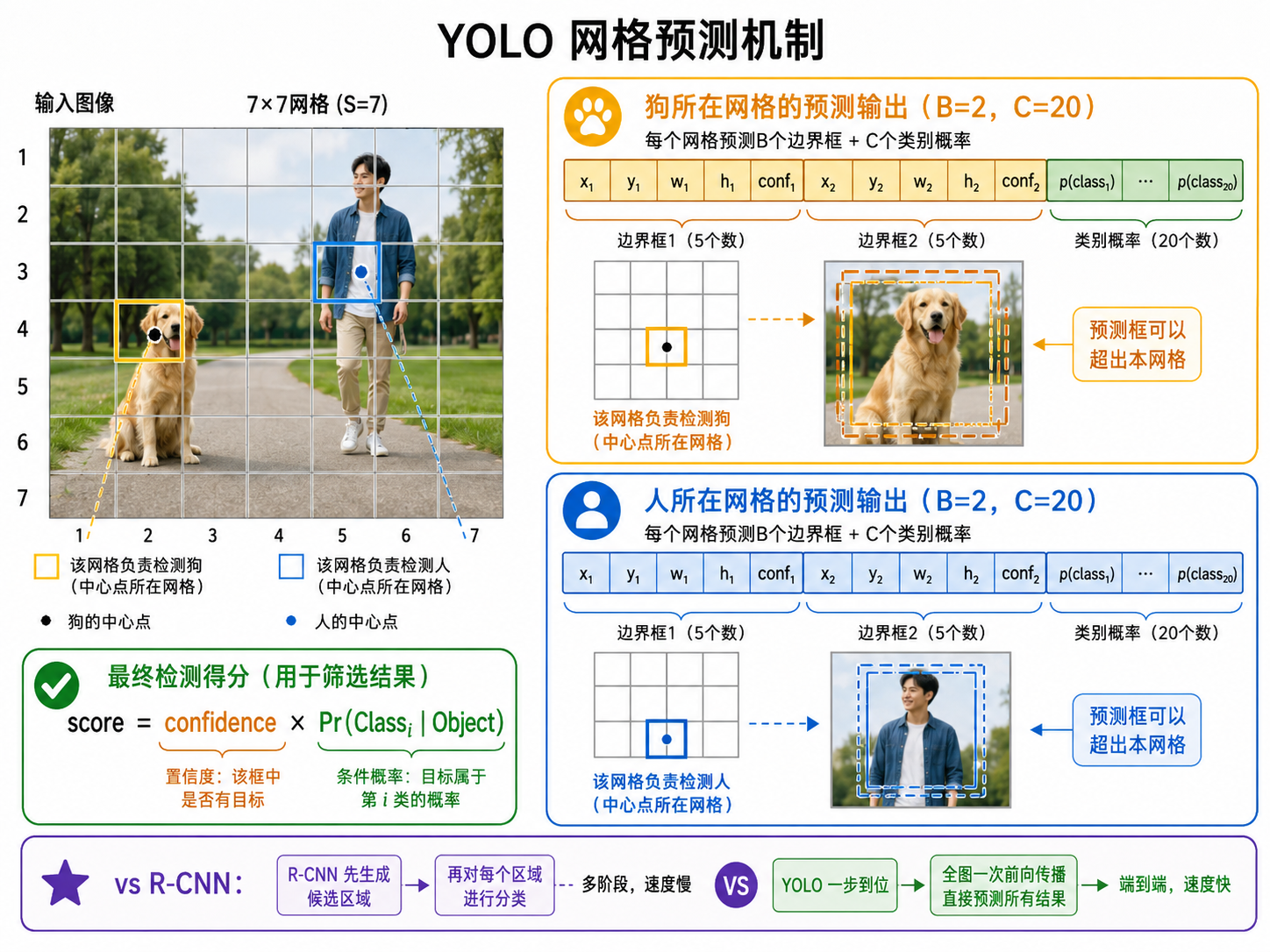

YOLO 网格预测

五、IoU（交并比）

交并比 Intersection over Union (IoU) 是衡量两个边界框重叠程度的指标。

设 $A$ 和 $B$ 是两个边界框，则：

IoU (A, B) = \frac{area (A \cap B)}{area (A \cup B)}

IoU 取值在 $[0, 1]$ 之间，0 表示完全不重叠，1 表示完全重合。在目标检测中：

训练时：IoU > 0.5 通常认为框包含了目标（正样本）
评估时：IoU 用于判断检测是否正确（匹配 ground truth）
后处理时：IoU 用于非极大值抑制（NMS）

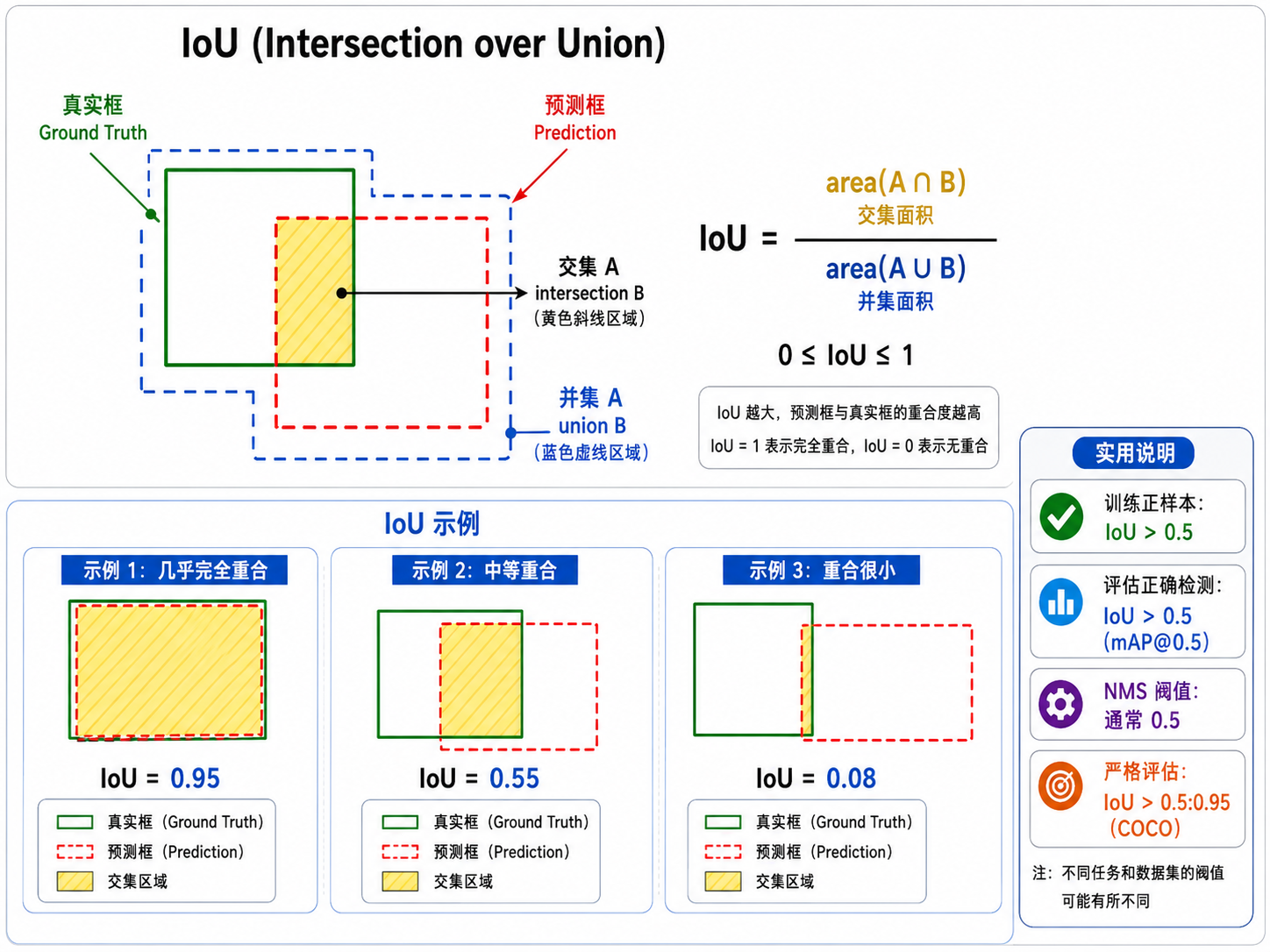

IoU 交并比图解

六、NMS（非极大值抑制）

同一个物体可能被多个重叠的边界框检测到。NMS 的作用是去除冗余框，保留最佳的那个。

NMS 算法步骤：

将所有检测框按置信度从高到低排序
取出置信度最高的框，加入"保留列表"
计算该框与其余所有框的 IoU
移除所有 IoU > 阈值（如 0.5）的框——它们被认为是同一物体的重复检测
重复步骤 2-4，直到没有剩余框

NMS 看似简单，但它对检测最终效果影响极大。IoU 阈值的选择是一个重要的超参数：太小会漏掉真正靠近的不同物体（如拥挤人群中的人），太大会保留太多冗余框。

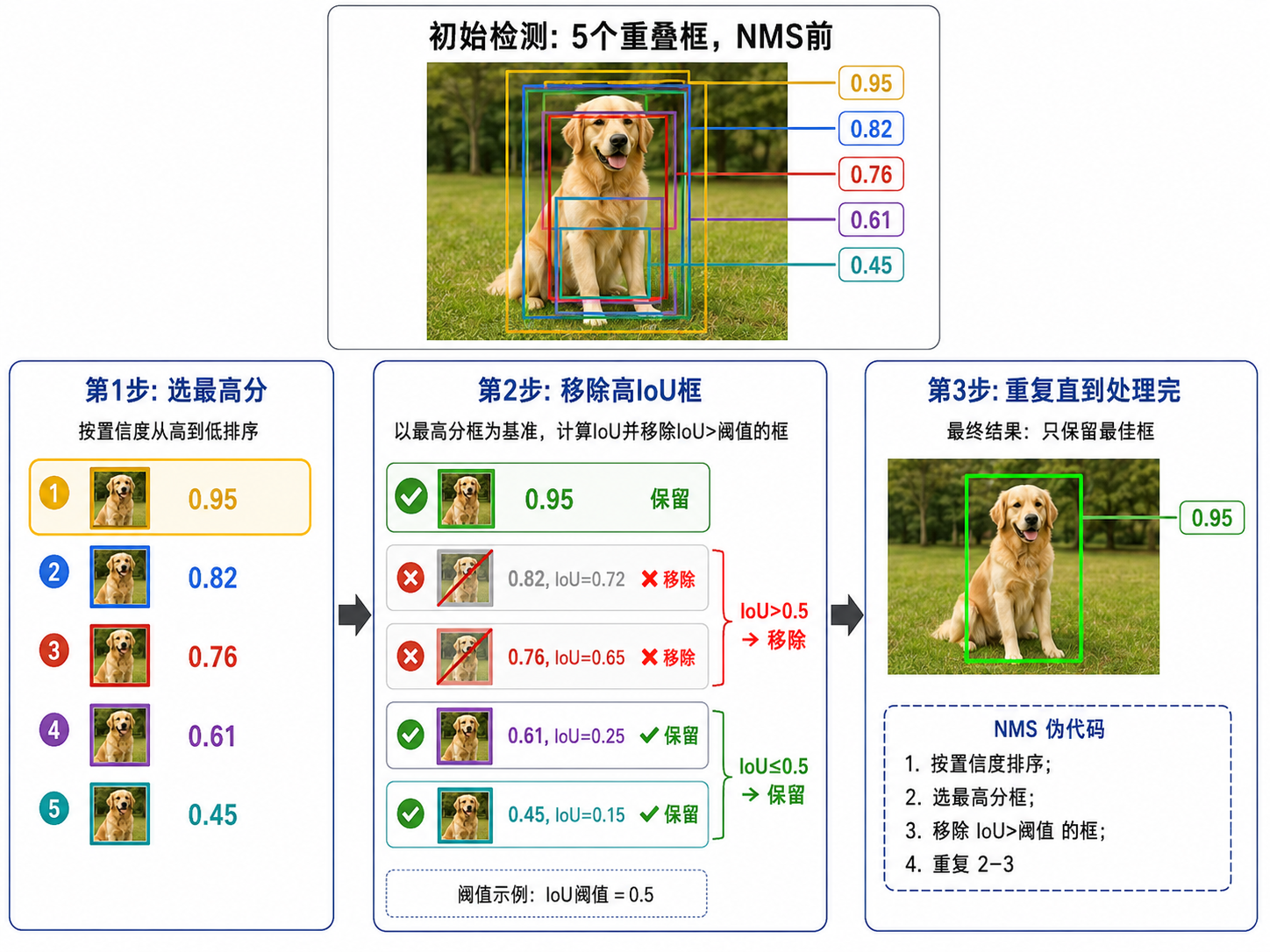

NMS 非极大值抑制

七、评估指标：mAP（平均精度均值）

目标检测的评估比分类复杂得多，因为它需要同时衡量类别检测的准确性和框定位的精度。

7.1 Precision-Recall 曲线

对于一个类别，按置信度阈值变化绘制 Precision-Recall 曲线。在某个 IoU 阈值下（如 0.5），计算：

True Positive (TP)：IoU > 阈值，且类别正确
False Positive (FP)：类别错误或 IoU < 阈值
False Negative (FN)：漏检的 ground truth

7.2 mAP 的计算

Average Precision (AP)：PR 曲线下的面积（11 点插值或积分）。

mean Average Precision (mAP)：所有类别的 AP 取平均。

常用的 mAP 变体：

mAP@0.5：IoU 阈值为 0.5 的 mAP（较宽松）
mAP@0.5:0.95：IoU 阈值从 0.5 到 0.95 步长 0.05 的 mAP 均值（COCO 标准，更严格）

八、现代检测器

YOLOv8 (2023)

YOLO 系列经历了多次迭代（v1→v3→v5→v8），YOLOv8 代表了最新的单阶段检测技术进步：

无锚框（anchor-free）设计，直接预测框中心到边界的距离
新的 C2f 模块（改进的特征提取）
解耦头（decoupled head）：分类和回归用不同的分支
多尺度训练和推理

DETR (2020)：Transformer 进入检测

DETR (DEtection TRansformer) 将目标检测转化为了一个集合预测问题：

使用 CNN backbone 提取特征
加上位置编码，送入 Transformer encoder-decoder
Decoder 一次性输出 N 个预测（包括类别和框），每个预测对应于一个"查询向量"
使用匈牙利算法进行二分图匹配，建立预测与 ground truth 的一一对应

DETR 消除了 NMS、锚框等手工设计的组件，是端到端检测的极致体现。缺点是训练收敛慢（需要数百个 epoch）。

九、本节小结

概念	一句话
目标检测	同时回答"是什么"和"在哪里"
R-CNN	候选区域 → CNN 逐一分类（慢，2000 次前向）
Fast R-CNN	共享特征图 + RoI Pooling（快 100 倍）
Faster R-CNN	RPN 学会生成候选区域（完全端到端）
Anchor Box	预设参考框，网络预测相对偏移
YOLO	单阶段，S×S 网格直接输出所有检测结果
IoU	衡量两个框重叠程度：交集 / 并集
NMS	去除冗余框：保留置信度最高的，移除高 IoU 的
mAP	多类别平均精度：PR 曲线下面积的平均值

下一节 s12b Vision Transformer 将展示 Transformer 如何颠覆计算机视觉——用自注意力替代卷积，开创图像理解的新范式。之后 s13 图像生成将探讨如何让模型"创造"图像。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

Girshick, R., Donahue, J., Darrell, T., & Malik, J. (2014). Rich Feature Hierarchies for Accurate Object Detection and Semantic Segmentation. CVPR 2014. (R-CNN) [arXiv:1311.2524]
Girshick, R. (2015). Fast R-CNN. ICCV 2015. [arXiv:1504.08083]
Ren, S., He, K., Girshick, R., & Sun, J. (2015). Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks. NeurIPS 2015. [arXiv:1506.01497]
Redmon, J., Divvala, S., Girshick, R., & Farhadi, A. (2016). You Only Look Once: Unified, Real-Time Object Detection. CVPR 2016. (YOLO) [arXiv:1506.02640]
Carion, N., et al. (2020). End-to-End Object Detection with Transformers. ECCV 2020. (DETR) [arXiv:2005.12872]
