最小生成树与网络流 ​

WARNING

🧪 Beta公测版本提示:教程主体已完成,正在优化细节,欢迎大家提Issue反馈问题或建议。

1. 两个经典图论问题 ​

本章介绍两个看似不同但都极为重要的图论问题:

  • 最小生成树(MST):用最少的边连接所有顶点(如铺设最便宜的光纤网络)
  • 最大流(Max Flow):在容量有限的网络中传送尽可能多的流量(如交通网络、数据网络)

2. 最小生成树(Minimum Spanning Tree) ​

2.1 定义 ​

给定一个连通带权无向图 G=(V,E),生成树是包含所有 |V| 个顶点且无环的连通子图(恰好 |V|−1 条边)。**最小生成树(MST)**是所有生成树中边权和最小的。

2.2 核心性质 ​

割性质(Cut Property):对于任意一个割(将顶点分为两个集合),连接两个集合的边中权重最小的那条一定属于某个 MST。

环性质(Cycle Property):对于图中的任意一个环,环上权重最大的边一定不属于任何 MST。

这两个性质是 Prim 和 Kruskal 算法正确性的理论基础。

逐步说明:割性质如何推出 Kruskal,以及最大流为何等于最小割(点击展开)

割性质:横切边里最轻的那条,可交换进某棵 MST(把环上更重的边换掉)。Kruskal 按权排序加边,每条被接受的边都是当时连通分量之间的最轻横切边,故安全。并查集判环:O(Elog⁡E) 主项在排序。

最大流 / 最小割:源侧能到达的点做成 S,其余 T。任一 s-t 流的值 ≤ 任何割的容量(流过割边不能超过容量)。当残量图里 t 不可达,当前流已最大,且 (S,T) 饱和,等号成立。Ford–Fulkerson 沿增广路推流;容量整数时终止。


3. Prim 算法 ​

3.1 贪心扩展 ​

Prim 算法从任意顶点开始,每次选择连接「已选顶点集合」和「未选顶点集合」的权重最小的边,将对应顶点加入集合。重复直到所有顶点都被选中。

初始: 已选 = {A}
步骤1: 从 A 出发的最小权边 A-B(2) → 已选 = {A, B}
步骤2: 连接已选与未选的最小边 B-C(3) → 已选 = {A, B, C}
步骤3: 连接已选与未选的最小边 C-D(1) → 已选 = {A, B, C, D}
完成!

3.2 实现 ​

Prim 算法与 Dijkstra 算法高度相似——只是优先队列的排序键不同:

  • Dijkstra:dist[v] = min(dist[v], dist[u] + w)
  • Prim:dist[v] = min(dist[v], w)(只关心连接边权重,不累加路径)

3.3 复杂度 ​

  • 朴素实现(数组扫描):O(V2),适合稠密图
  • 堆优化:O((V+E)log⁡V),适合稀疏图

3.4 Prim vs Dijkstra 的直观区别 ​

算法排序键含义
Dijkstra从起点的累积距离找到起点的最短路径树
Prim连接已选集的最小边权找到全图的最小生成树

4. Kruskal 算法 ​

4.1 贪心加边 ​

Kruskal 算法将所有边按权重升序排序,然后依次考虑每条边:如果加入这条边不会形成环(用并查集判断),就将其加入 MST。

边排序: (C,D:1), (A,B:2), (B,C:3), (A,D:4), (B,D:5)

C-D(1): C 和 D 不在同一集合 → 加入
A-B(2): A 和 B 不在同一集合 → 加入
B-C(3): B 和 C 不在同一集合 → 加入  (现在 {A,B,C,D} 全连通)
A-D(4): A 和 D 已在同一集合 → 跳过(会形成环!)
B-D(5): B 和 D 已在同一集合 → 跳过
MST 完成: 总权重 = 1+2+3 = 6

4.2 并查集的作用 ​

Kruskal 中的「判断是否形成环」正是并查集的经典用途。加入边 (u,v) 前,检查 find(u) == find(v)。若已经在同一集合,加入这条边就会形成环。

4.3 复杂度 ​

  • 边排序:O(Elog⁡E)
  • 并查集操作:O(E⋅α(V))≈O(E)
  • 总复杂度:O(Elog⁡E) 或 O(Elog⁡V)(因为 log⁡E≈log⁡V2=2log⁡V)

4.4 Prim vs. Kruskal ​

维度PrimKruskal
策略顶点扩展边排序 + 选择
适合稠密图 E≈V2稀疏图 E≈V
数据结构优先队列并查集
朴素复杂度O(V2)O(Elog⁡E)
堆优化复杂度O((V+E)log⁡V)O(Elog⁡E)

选择法则:稠密图用 Prim(朴素 O(V2)),稀疏图用 Kruskal(O(Elog⁡E))。

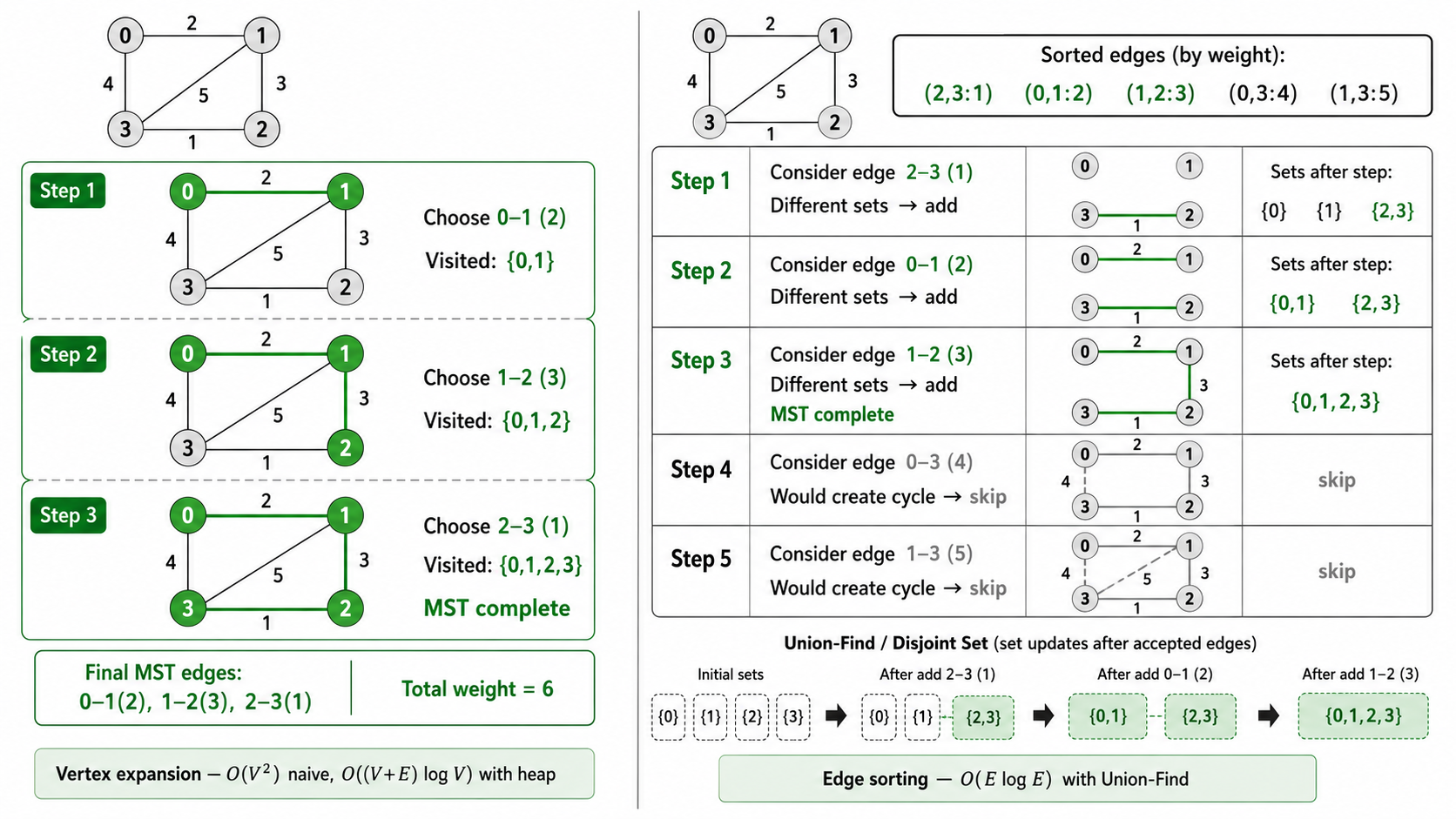

Prim算法与Kruskal算法的执行过程并列对比——在同一个图上分别展示顶点扩展策略和边选择策略的差异


5. 最大流(Maximum Flow) ​

5.1 问题定义 ​

给定一个有向图(流网络),每条边 (u,v) 有容量 c(u,v)。两个特殊顶点:源点 s 和汇点 t。求从 s 到 t 的最大流量,满足:

  • 容量约束:0≤f(u,v)≤c(u,v)
  • 流量守恒:对每个非源汇顶点,流入 = 流出

5.2 残量网络(Residual Network) ​

残量容量 cf(u,v)=c(u,v)−f(u,v) 表示还可以增加的流量。

每条边 (u,v) 同时有一个反向边 (v,u),残量容量等于正向边的流量 f(u,v)——这表示可以"撤销"已发送的流量(推送反向流)。

5.3 Ford-Fulkerson 方法 ​

Ford-Fulkerson 不是一个具体算法,而是一个方法论:

  1. 从零流开始
  2. 在残量网络中找一条从 s 到 t 的增广路径(Augmenting Path)
  3. 沿该路径推送尽可能多的流量(瓶颈容量)
  4. 重复直到找不到增广路径

关键问题:如何找增广路径? 不同的查找方法产生不同的算法。

5.4 Edmonds-Karp 算法 ​

E-K 使用 BFS 在残量网络中找最短的增广路径(按边数最少)。每个 E-K 增广是 O(E),最多需要 O(VE) 次增广。

总复杂度:O(VE2)。

5.5 Dinic 算法 ​

Dinic 算法通过两个关键概念进一步优化:

层图(Level Graph):用 BFS 给每个顶点赋予层号(从 s 出发的最短距离)。只保留从第 i 层到第 i+1 层的边。

阻塞流(Blocking Flow):在层图中找到一条"阻塞流"——即在每条 s→t 的路径上至少有一条边饱和。Dinic 使用 DFS 找到阻塞流。

每轮 BFS 构建层图,DFS 找阻塞流。最多 V−1 轮 BFS。

总复杂度:O(V2E),在二分图匹配等场景下表现极佳(实际中远快于上界)。

5.6 最大流最小割定理 ​

最小割是将图分为包含 s 和 t 的两个集合的最少容量切割。最大流最小割定理说:

最大流的值 = 最小割的容量

这是网络流理论中最深刻的结论,也是线性规划强对偶定理在流网络上的体现。


6. 最大流应用于二分图匹配 ​

二分图最大匹配问题可以转化为最大流问题:

  1. 添加源点 s,连向所有左侧顶点(容量 1)
  2. 添加汇点 t,从所有右侧顶点连入(容量 1)
  3. 原图中的每条边保持原样(容量 1)
  4. 从 s 到 t 的最大流的值 = 最大匹配的大小

Dinic 算法在二分图匹配上的复杂度为 O(EV),远优于一般图。

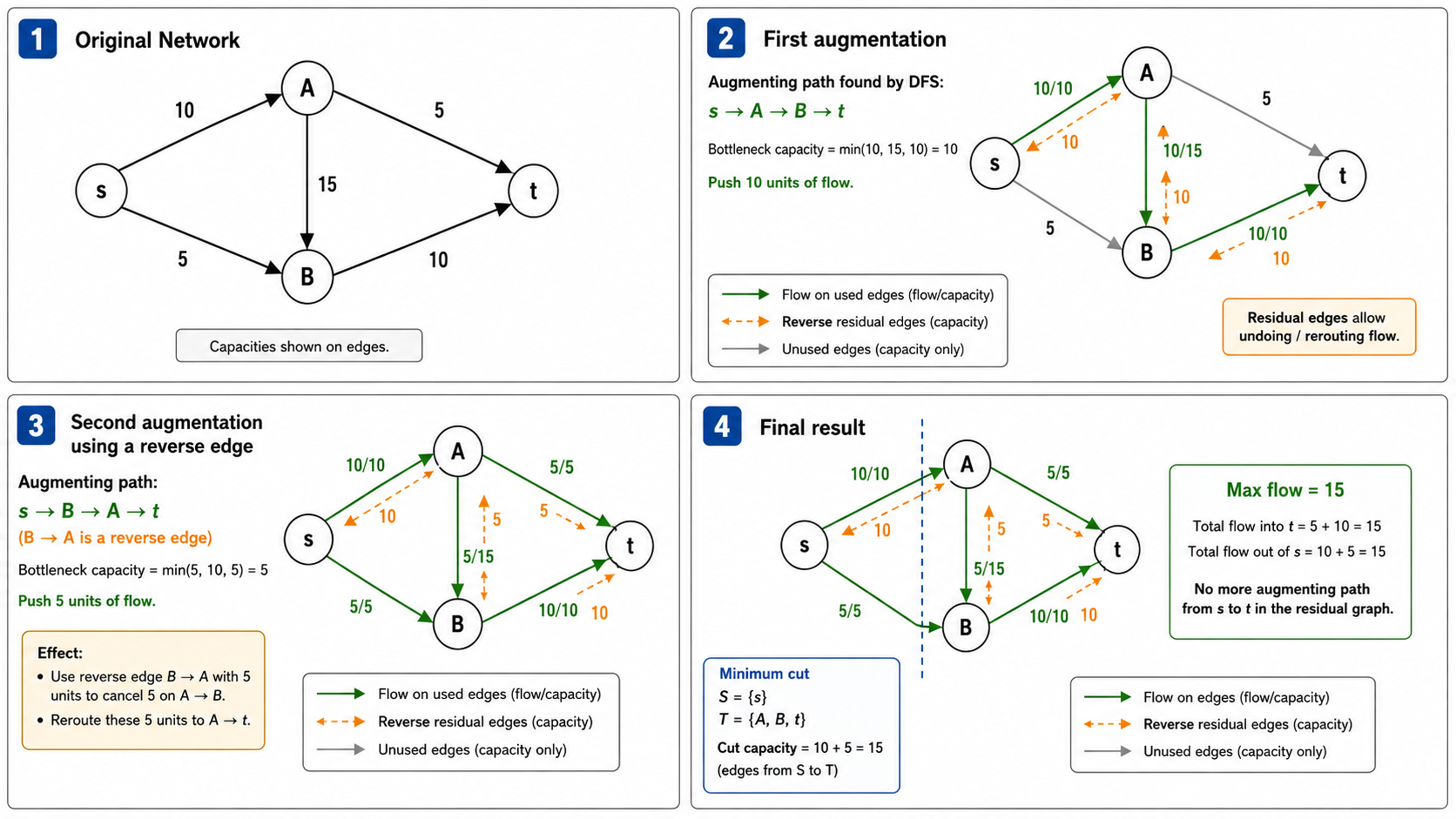

Ford-Fulkerson增广路径与残量网络的概念图解——展示流网络的正向边和反向边如何协同工作,以及增广路径的查找过程


7. 流网络中的关键概念 ​

7.1 增广路径 ​

在残量网络中找到的从 s 到 t 的路径。沿该路径可以推送的流量 = 路径上残量容量的最小值(瓶颈)。

7.2 反向边的作用 ​

反向边是理解网络流的关键。它们允许"撤销"之前的决策:

边缘: A → B (容量 10)
推送 5 单位: 正向残量 = 5, 反向残量(可撤销) = 5
撤回 3 单位: 从 B 沿着反向边推 3 到 A
→ 等效于原本只推送了 2

7.3 多源多汇 ​

如果图有多个源点或多个汇点,可以添加超级源点和超级汇点,连接到所有原始源/汇(容量设为 ∞),转化为标准单源单汇问题。


8. 算法复杂度总览 ​

算法问题复杂度关键数据结构
PrimMSTO((V+E)log⁡V)优先队列
KruskalMSTO(Elog⁡E)并查集
Ford-Fulkerson最大流O(E⋅max_flow)DFS
Edmonds-Karp最大流O(VE2)BFS
Dinic最大流O(V2E)BFS + DFS
Dinic (二分图)最大匹配O(EV)BFS + DFS

本章总结 ​

  1. 最小生成树:Prim(顶点扩展,稠密图)和 Kruskal(边排序,稀疏图)都是基于割性质和环性质的贪心算法
  2. 最大流:核心概念是残量网络和增广路径。Ford-Fulkerson 是方法框架,Edmonds-Karp(BFS)和 Dinic(层图+阻塞流)是具体实现
  3. 最大流最小割定理:流网络理论中最深刻的结论,揭示了"瓶颈"的物理意义
  4. 二分图匹配:通过构建超级源汇可以转化为最大流问题

📥 Code ​

FileViewDownload
demo.pyOpenDownload
exercise.pyOpenDownload

参考 ​

  1. Prim, R. C. (1957). Shortest connection networks and some generalizations. Bell System Technical Journal.
  2. Kruskal, J. B. (1956). On the shortest spanning subtree of a graph. Proceedings of the AMS.
  3. Ford, L. R., & Fulkerson, D. R. (1956). Maximal flow through a network. Canadian Journal of Mathematics.
  4. Dinic, E. A. (1970). Algorithm for solution of a problem of maximum flow in networks with power estimation. Soviet Mathematics Doklady.
