s07 多层网络的矩阵反传 ​

WARNING

🧪 Beta公测版本提示:教程主体已完成,正在优化细节,欢迎大家提Issue反馈问题或建议。

δ 递推把链式法则收成三行矩阵公式。demo.py 训练一个小 MLP 画决策边界。δ[l]=(W[l+1])⊤δ[l+1]⊙ϕ′(Z[l]) 的来源在折叠里。

一、从标量到矩阵:为什么要用矩阵形式? ​


一、从标量到矩阵:为什么要用矩阵形式? ​

在 s06 反向传播与链式法则 中,我们用标量神经元的例子(z=wx+b)理解了反向传播的基本原理。但真实网络中的每个神经元并不是孤立的——同一层的所有神经元共享输入,我们自然希望用矩阵运算批量处理。

对于第 l 层的完整前向传播:

Z[l]=W[l]A[l−1]+b[l]A[l]=ϕ[l](Z[l])

其中:

  • A[l−1] 的形状是 (n[l−1],m),n[l−1] 是输入维度,m 是 batch size
  • W[l] 的形状是 (n[l],n[l−1])
  • b[l] 的形状是 (n[l],1)(通过广播加到每一列)
  • Z[l] 和 A[l] 的形状都是 (n[l],m)

注意:我们使用大写字母(Z,A,W)表示矩阵,以区别于标量形式。A[0]=X 是输入数据矩阵。

矩阵形式的好处是可以用高效的 BLAS/LAPACK 库(如 NumPy、cuBLAS)来计算,远比逐神经元循环快得多。同时在数学上也更简洁——用几个矩阵公式就能描述整个网络的梯度流。

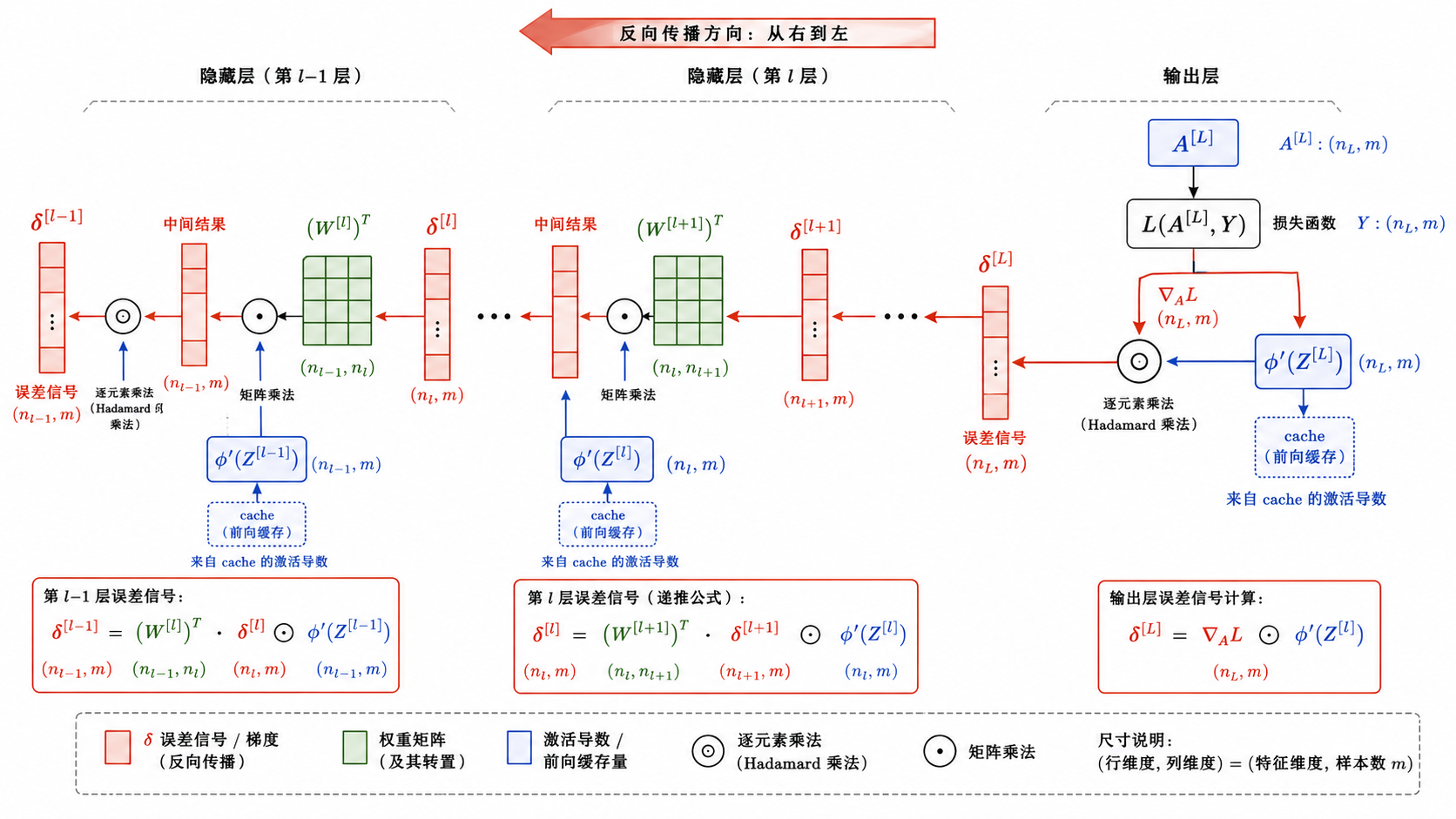

矩阵反传——δ 递推关系

图解说明:误差 δ 从输出层往左乘 W⊤,再点乘本地 ϕ′。权重梯度是 δ 与前一层激活的外积。

数字例。 一层 n[l]=2,n[l−1]=3,batch m=1。若 δ[l]=(0.1,−0.2)⊤,A[l−1]=(1,0,2)⊤,则

∂L∂W[l]=δ[l](A[l−1])⊤=(0.100.2−0.20−0.4).

第二列全 0:因为该输入分量是 0,对应权重这步不更新——「没被用到的权重没有责任」。

逐步推导:δ[l] 递推与 W 的外积梯度(点击展开)

Z[l]=W[l]A[l−1]+b[l],A[l]=ϕ(Z[l])。损失对 Z[l] 的梯度定义为 δ[l]。

对 W:dZ=dWA,故 dL=⟨δ,dWA⟩=⟨δA⊤,dW⟩,因此 ∂L/∂W=δA⊤。对 b:每列的 δ 求和(广播的逆)。

对上一层激活:$ \mathrm{d}Z=W,\mathrm{d}A^{[l-1]},\partial L/\partial A^{[l-1]}=W^\top\delta^{[l]}$。再乘 ϕ′(Z[l−1]) 得到 δ[l−1]:

δ[l]=(W[l+1])⊤δ[l+1]⊙ϕ′(Z[l]).

Softmax+交叉熵时输出层 δ[L]=Y^−Y(和逻辑回归同一句)。Batch 维要对 m 平均,否则学习率暗含 batch size。梯度爆炸:连乘许多 W 与 ϕ′;ReLU 的 ϕ′ 是 0/1 门,死神经元梯度永久为 0。


二、δ 记号:误差信号的核心抽象 ​

在矩阵形式中,我们引入一个极其重要的中间量——δ[l]:

δ[l]=∂L∂Z[l]

δ[l] 代表损失对第 l 层线性输出 Z[l] 的偏导数。可以理解为"第 l 层在 Z[l] 处应该往哪个方向调整"的误差信号。

为什么引入 δ?因为它提供了一个简洁的递推关系。一旦我们算出了 δ[l+1],就能用统一的公式算出 δ[l],而不需要每次都从头推导链式法则。这使得反向传播的代码实现变得非常干净。

δ[l] 的形状与 Z[l] 相同:(n[l],m)——即该层每个神经元对每个样本都有一个误差信号。


三、输出层的 δ[L]:起点的计算 ​

反向传播从输出层开始。对于最后一层 L,δ[L] 的计算取决于损失函数和激活函数的组合。

通用公式:

δ[L]=∇A[L]L⊙ϕ′[L](Z[L])

其中 ⊙ 表示逐元素相乘(Hadamard 积)。∇A[L]L 是损失对输出激活的梯度——损失函数决定了这一项。

常见损失函数的 ∇A[L]L ​

MSE 损失(回归):L=12m∑(A[L]−Y)2

∇A[L]L=1m(A[L]−Y)

二元交叉熵(二分类,配合 sigmoid 输出):L=−1m∑[Ylog⁡A[L]+(1−Y)log⁡(1−A[L])]

∇A[L]L=1m⋅A[L]−YA[L](1−A[L])

重要:当输出层同时使用 sigmoid 激活和二元交叉熵损失时,δ[L] 有一个极其简洁的形式:δ[L]=1m(A[L]−Y)。这是因为 sigmoid 导数中的 A(1−A) 和交叉熵梯度中的 A(1−A) 恰好约掉。这也是为什么这个组合被广泛使用——梯度形式非常干净,训练更稳定。


四、隐藏层的 δ[l]:核心递推公式 ​

对于隐藏层(l=L−1,L−2,…,1),δ[l] 由后一层的误差信号和当前层的局部导数共同决定:

δ[l]=(W[l+1])Tδ[l+1]⊙ϕ′[l](Z[l])

让我们逐项理解这个公式:

  1. (W[l+1])Tδ[l+1]:将第 l+1 层的误差信号通过转置的权重矩阵传回第 l 层。这一步本质上是"责任分配"——"第 l+1 层的每个神经元有多少责任,应该追溯到第 l 层的哪些神经元"。

  2. ϕ′[l](Z[l]):第 l 层激活函数在 Z[l] 处的逐元素导数。这个值在前向传播时已经可以算好(取决于 Z[l]),但通常反传时才计算,以节省显存。

  3. ⊙(Hadamard 积):逐元素相乘。注意这不是矩阵乘法——是对应位置的元素直接相乘。

维度验证 ​

确保矩阵乘法维度正确,是调试反向传播最重要的技巧之一:

  • W[l+1] 的形状:(n[l+1],n[l])
  • (W[l+1])T 的形状:(n[l],n[l+1])
  • δ[l+1] 的形状:(n[l+1],m)
  • (W[l+1])Tδ[l+1] 的形状:(n[l],m)
  • ϕ′(Z[l]) 的形状:(n[l],m)
  • 最终 δ[l] 的形状:(n[l],m)

维度完美匹配。如果你手写反向传播时维度对不上,八成是忘了转置 W。


五、参数梯度的计算 ​

有了每层的 δ[l] 后,参数梯度就很简单了:

权重梯度 ​

∂L∂W[l]=1m⋅δ[l](A[l−1])T

这是 δ[l] 与 A[l−1] 的外积(经 mini-batch 平均)。

  • δ[l] 的形状:(n[l],m)——每行是该层一个神经元对 m 个样本的误差信号
  • (A[l−1])T 的形状:(m,n[l−1])——每列是第 l−1 层一个神经元对 m 个样本的激活值
  • 乘积 δ[l](A[l−1])T 的形状:(n[l],n[l−1])——与 W[l] 的形状完全一致

直观理解:Wij[l](第 l 层第 i 个神经元与第 l−1 层第 j 个神经元之间的权重)的梯度,等于"第 l 层第 i 个神经元的误差信号"乘以"第 l−1 层第 j 个神经元的激活值",再对所有样本取平均。

偏置梯度 ​

∂L∂b[l]=1m∑i=1mδi[l]

其中 δi[l] 是第 i 个样本对应的误差信号列向量。实际实现中,对 δ[l] 按列(axis=1)求和再除以 m。

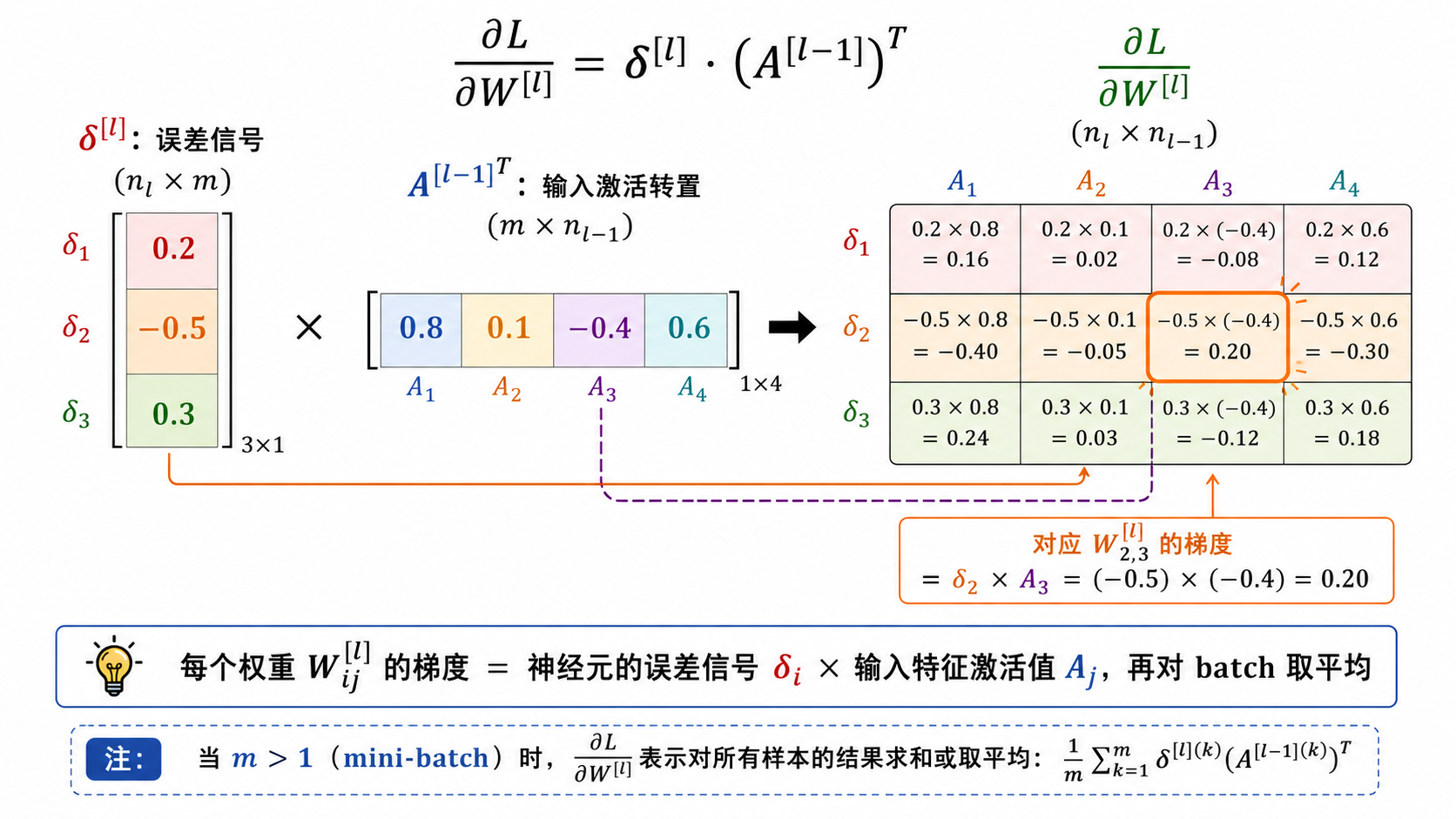

权重梯度计算——外积


六、完整的矩阵反向传播伪代码 ​

将以上公式组织成可执行的算法:

text
输入: 参数 W[1..L], b[1..L]
输入: 一个 mini-batch X (shape: n_in × m), 标签 Y
超参数: 学习率 α

# ============ 前向传播 ============
A[0] = X                               # 输入层
for l = 1 to L:
    Z[l] = W[l] @ A[l-1] + b[l]        # 线性变换
    A[l] = φ[l](Z[l])                   # 激活函数
    缓存 Z[l] 和 A[l-1]

Loss = 损失函数(A[L], Y)

# ============ 反向传播 ============
# 输出层
δ[L] = ∇_A L ⊙ φ'[L](Z[L])

# 隐藏层(从后往前)
for l = L-1 downto 1:
    δ[l] = (W[l+1])^T @ δ[l+1] ⊙ φ'[l](Z[l])

# 参数梯度
for l = 1 to L:
    dW[l] = (1/m) · δ[l] @ (A[l-1])^T
    db[l] = (1/m) · sum(δ[l], axis=1)

# ============ 参数更新 ============
for l = 1 to L:
    W[l] = W[l] - α · dW[l]
    b[l] = b[l] - α · db[l]

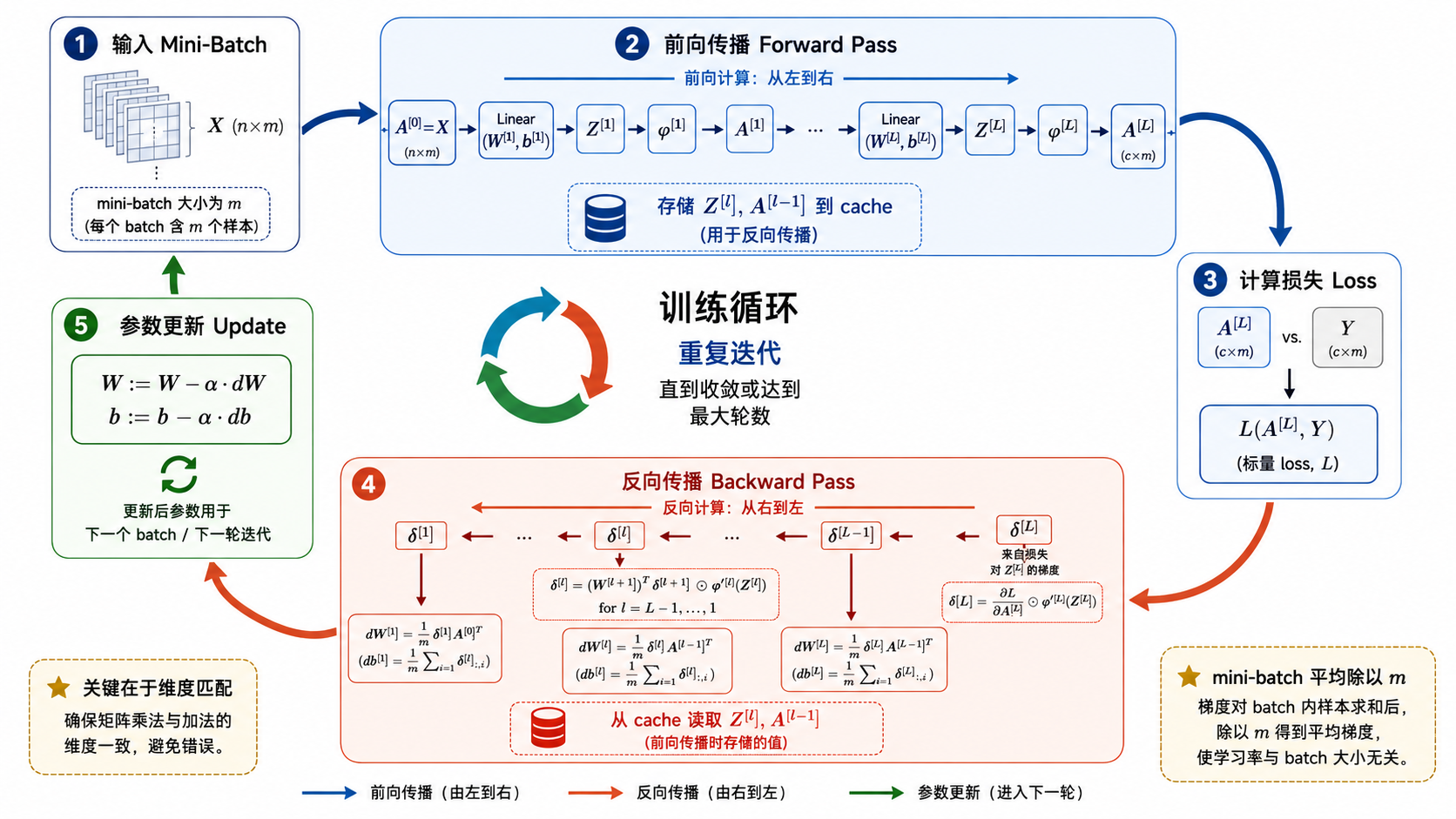

完整训练循环——正向+反向+更新


七、梯度检查:用有限差分验证你的实现 ​

手写反向传播最容易出错。梯度检查(Gradient Checking)是一种通过数值方法验证解析梯度的技术。

双边有限差分法 ​

对于一个标量参数 θ,用数值方法估计梯度:

∂L∂θ≈L(θ+ϵ)−L(θ−ϵ)2ϵ

其中 ϵ 是一个很小的值(通常取 10−7)。

检查步骤 ​

  1. 对所有参数 W[l],b[l] 做前向传播,然后反向传播算出解析梯度
  2. 对每个参数,用有限差分法数值估计梯度
  3. 比较两者的相对误差:
relative error=∥gradanalytic−gradnumeric∥2∥gradanalytic∥2+∥gradnumeric∥2
  • 相对误差 <10−7:实现大概率正确
  • 相对误差 ≈10−5:可能有小错误,需要检查
  • 相对误差 >10−3:几乎肯定有 bug

注意:梯度检查的速度非常慢(每个参数需要两次额外的前向传播),只能在开发调试时用于小网络和少量样本。训练中不要使用。


八、梯度消失与梯度爆炸 ​

从中间层的递推公式可以清楚地看到问题的根源:

δ[l]=(W[l+1])Tδ[l+1]⊙ϕ′[l](Z[l])

梯度在反向传播时,每一步都要乘上权重矩阵的转置和激活函数的导数。经过多层累积后:

梯度消失 (Vanishing Gradient) ​

当大多数因子的模都小于 1 时,梯度会指数级衰减:

∥δ[l]∥≈∥δ[L]∥⋅∏k=l+1L∥W[k]∥⋅∥ϕ′[k]∥
  • Sigmoid 和 Tanh 的导数在饱和区接近 0,是梯度消失的主要元凶。
  • 早期层的梯度接近零,参数几乎不更新,网络学不到深层特征。
  • 症状:前面层的梯度范数远小于后面层,loss 下降极慢。

梯度爆炸 (Gradient Explosion) ​

当很多因子的模大于 1 时,梯度指数级增长:

  • 梯度会迅速增长到极大的值,导致参数更新步长巨大。
  • 症状:loss 突然变成 NaN,或者在正常值和极大值之间剧烈震荡。

解决方案一览 ​

问题解决方案
Sigmoid/Tanh 饱和 → 梯度消失使用 ReLU 及其变体(导数为 0 或 1,无饱和区)
权重初始化不当 → 梯度消失/爆炸He 初始化(ReLU)或 Xavier 初始化(tanh/sigmoid)
深层网络梯度消失残差连接(ResNet)、Batch/Layer Normalization
梯度爆炸梯度裁剪(Gradient Clipping):|g|>threshold 时缩放
两者都有适当的学习率和优化器选择(下一节 s08 详细讨论)

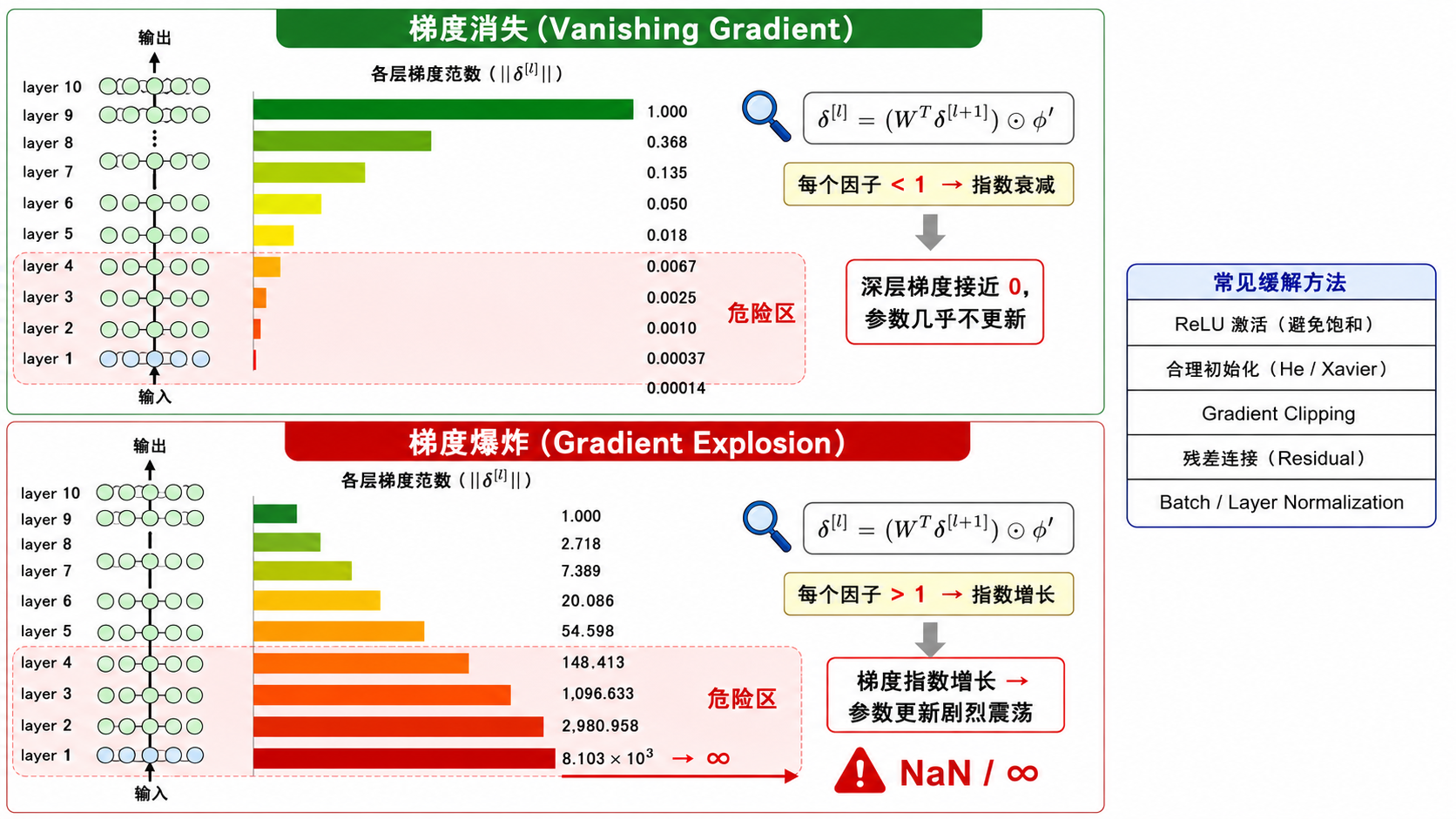

梯度消失与梯度爆炸


九、从公式到代码实现 ​

在 code/demo.py 中,我们将实现一个完整的 MLP 类,包含:

  1. __init__:He 初始化权重矩阵,零初始化偏置
  2. forward:逐层前向传播,将所有 Z[l] 和 A[l−1] 存入 cache
  3. backward:从 δ[L] 出发,依次计算 δ[l]、dW[l]、db[l]
  4. update:用计算出的梯度更新所有参数

关键实现细节:

前向传播 cache ​

python
# 每层的 cache 存储:
cache = {
    "Z": Z,         # 用于计算 φ'(Z)
    "A_prev": A_prev,  # 用于计算 dW = δ @ A_prev^T
}

反向传播中的维度匹配 ​

python
# 隐藏层的 δ 递推
dZ = (W_next.T @ dZ_next) * activation_derivative(Z)
#   ^^^^^^^^^^^^^^^^^^^^      ^^^^^^^^^^^^^^^^^^^^^^^^
#   (n[l], n[l+1]) @ (n[l+1], m)    (n[l], m)
#   形状: (n[l], m)                  形状: (n[l], m)
#   逐元素相乘 → (n[l], m) ✓

# 权重梯度
dW = dZ @ A_prev.T / m
#    ^^^^^^^^^^^^^^^
#    (n[l], m) @ (m, n[l-1]) = (n[l], n[l-1]) ✓

十、本节小结 ​

概念一句话
δ[l]损失对第 l 层线性输出的梯度——反向传播的核心中间量
δ[L] 起手式∇AL⊙ϕ′(Z[L])——由损失函数和输出激活决定
δ[l] 递推(W[l+1])Tδ[l+1]⊙ϕ′(Z[l])——从后向前传递
权重梯度 dW[l]1mδ[l](A[l−1])T——误差信号与输入的外积
偏置梯度 db[l]1m∑δ[l]——误差信号的均值
梯度检查用有限差分验证解析梯度——开发时的重要调试手段
梯度消失/爆炸深层网络中梯度的两种极端行为——初始化、激活函数和结构设计共同影响

下一节 s08 优化器:从 SGD 到 Adam 将开始讨论"有了梯度之后怎么更新"——为什么朴素 SGD 不够好,以及 Momentum、RMSProp 和 Adam 分别解决了什么问题。
