as05 科学计算中的 GNN：消息传递

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

前面几章的 AI4S 工具箱里，PINN / FNO / PINO 都默认输入输出定义在规则网格或连续坐标上。但真实科学对象经常是：

分子：原子 + 化学键（不规则图）
有限元网格：节点 + 单元邻接（非结构网格）
粒子系统：近邻相互作用（动态图）
蛋白质：残基接触图 → AlphaFold 的图推理

把它们统一起来的语言，就是 图神经网络（GNN） 与 消息传递（Message Passing）。通用变体见 GNN 变体，推荐 / 气象等应用见 GNN 应用与坑；本章只把消息传递接到网格 PDE 与分子图。

1. 核心直觉：消息沿边流动

给定图 $G = (V, E)$ ，每个节点 $i$ 有特征 $h_{i}$ 。一层消息传递做三件事：

\begin{aligned} m_{j \to i} & = ϕ (h_{j}, h_{i}, e_{i j}) & （算消息） \\ m_{i} & = {AGG}_{j \in N (i)} m_{j \to i} & （聚合邻居） \\ h_{i}^{'} & = ψ (h_{i}, m_{i}) & （更新自己） \end{aligned}

保姆级：消息就是「邻居告诉你的那一项」。 网格上，邻居的温度平均过来，再和自己掺一掺——这就是热扩散一步。分子上，邻居的原子序数平均过来，再和自己的类型拼在一起——这就是化学环境。同一套三步，边的物理含义换了，网络还是 GNN。

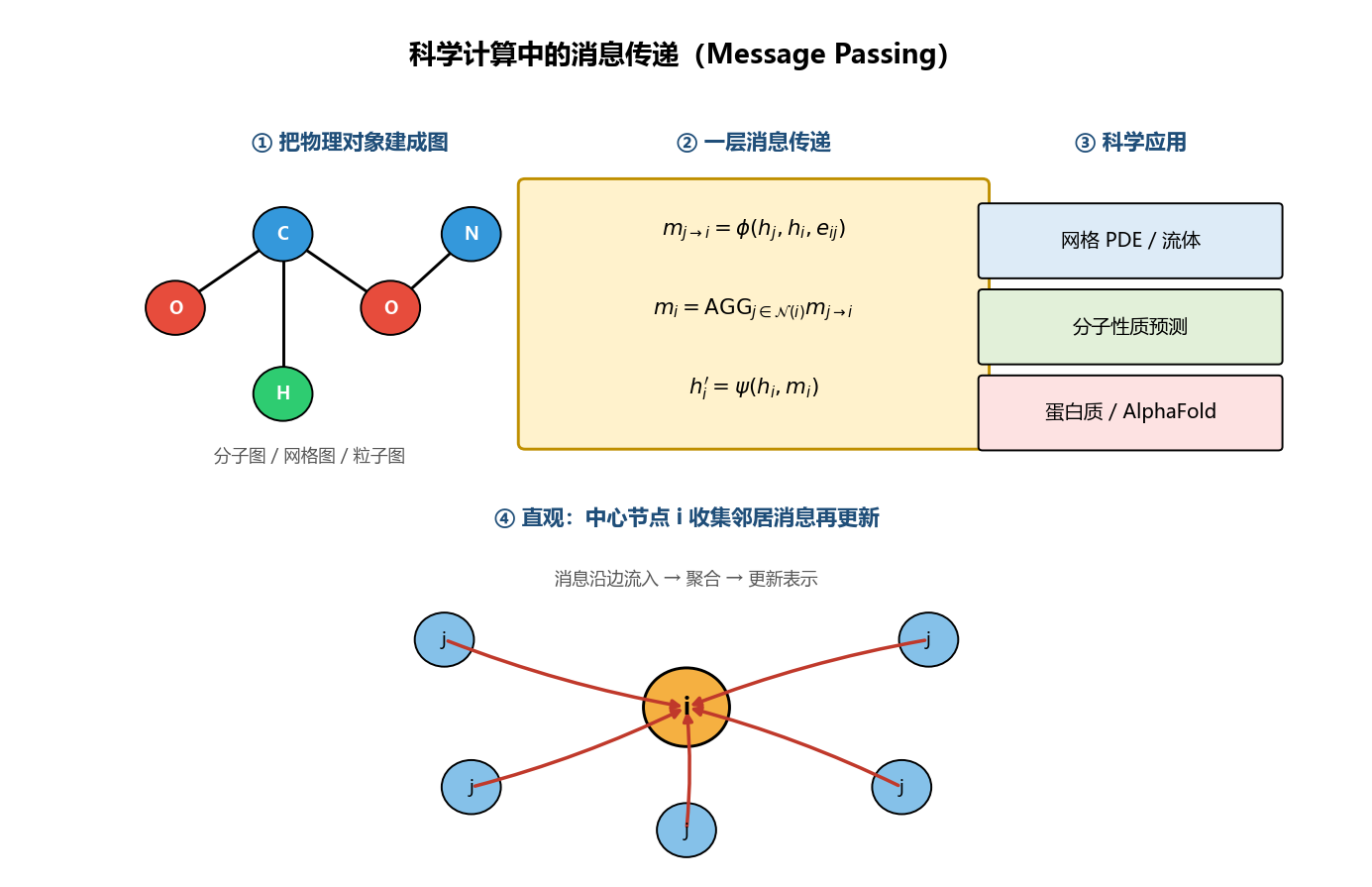

消息传递概念：建图 → 聚合更新 → 科学应用

图解说明：一层消息传递 = 沿边算消息 → 聚合邻居 → 更新自身。分子、网格、粒子系统都可落成同一套「图上的局部更新」。

不同 GNN 变体（GCN、GraphSAGE、GAT、MPNN、GIN…）的差别，主要就在 $ϕ$ 、 $AGG$ 、 $ψ$ 的具体选择——对照表见 GNN 变体。

2. 桥梁一：网格上的消息传递 = 离散 PDE

在规则网格上，若取

h_{i}^{'} = (1 - α) h_{i} + α \cdot {mean}_{j \in N (i)} h_{j}

这正是离散热扩散 / 拉普拉斯平滑的一步。有限差分、有限元组装刚度矩阵、图上的随机游走——在局部更新视角下，都和消息传递同构。demo 场景 A 取 $α = 0.6$ 。

逐步推导：mean 消息传递一步为何是离散拉普拉斯平滑（点击展开）

把更新写成

h_{i}^{'} = h_{i} + α ({mean}_{j \sim i} h_{j} - h_{i}) .

括号是（度数归一化后的）离散拉普拉斯作用在 $h$ 上。热方程 $\partial_{t} u = Δ u$ 的显式欧拉一步，正是「自己留 $(1 - α)$ 、向邻居平均靠 $α$ 」。层数加深 = 扩散时间加长：热斑摊开，节点表示趋同——这就是过平滑。MeshGraphNets / GraphCast 把 $ϕ, ψ$ 换成可学习网络，但仍沿边局部更新，所以是「可学习 stencil」，不是与数值方法无关的黑盒。守恒要额外写进损失或架构。

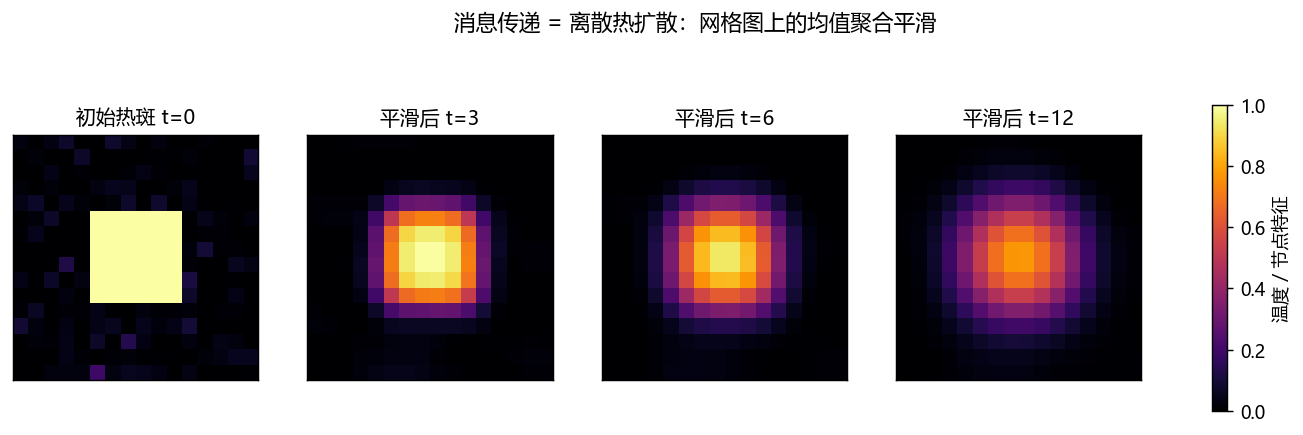

2D 网格热斑经消息传递逐步平滑

因此：

学 GNN，不是在学一个「和数值方法无关的黑盒」；很多时候你是在学一个可学习的、局部守恒/扩散型数值格式。

MeshGraphNets、GraphCast 等科学模型，本质上都是「把 PDE 求解器的 stencil 换成可学习消息传递」。

3. 桥梁二：分子图 → 蛋白质图

把原子当节点、化学键当边，节点特征可以是原子序数 / one-hot 类型 / 度数，边特征可以是键长、键级。堆叠若干层消息传递后：

节点级任务：局部电荷、化学位移、原子受力
图级任务：分子能量、溶解度、毒性（对节点表示做 readout / pooling）

再往上：

残基接触图 → 蛋白质结构模块（AlphaFold 系列）
材料晶胞图 → 形成能、带隙预测
粒子近邻图 → 流体 / N-body

本章 demo 用一个 6 原子玩具分子（乙醇风格：节点 C-C-O 加三个 H，无向边再翻成双向），训练两层可学习消息传递，预测每个原子的「邻居原子序数均值」。节点特征 = 类型 one-hot（C/O/H）+ 度数；标签用 $Z_{C} = 6$ 、 $Z_{O} = 8$ 、 $Z_{H} = 1$ 。隐藏维 $16$ ， $300$ epoch，Adam lr=1e-2，种子 42：

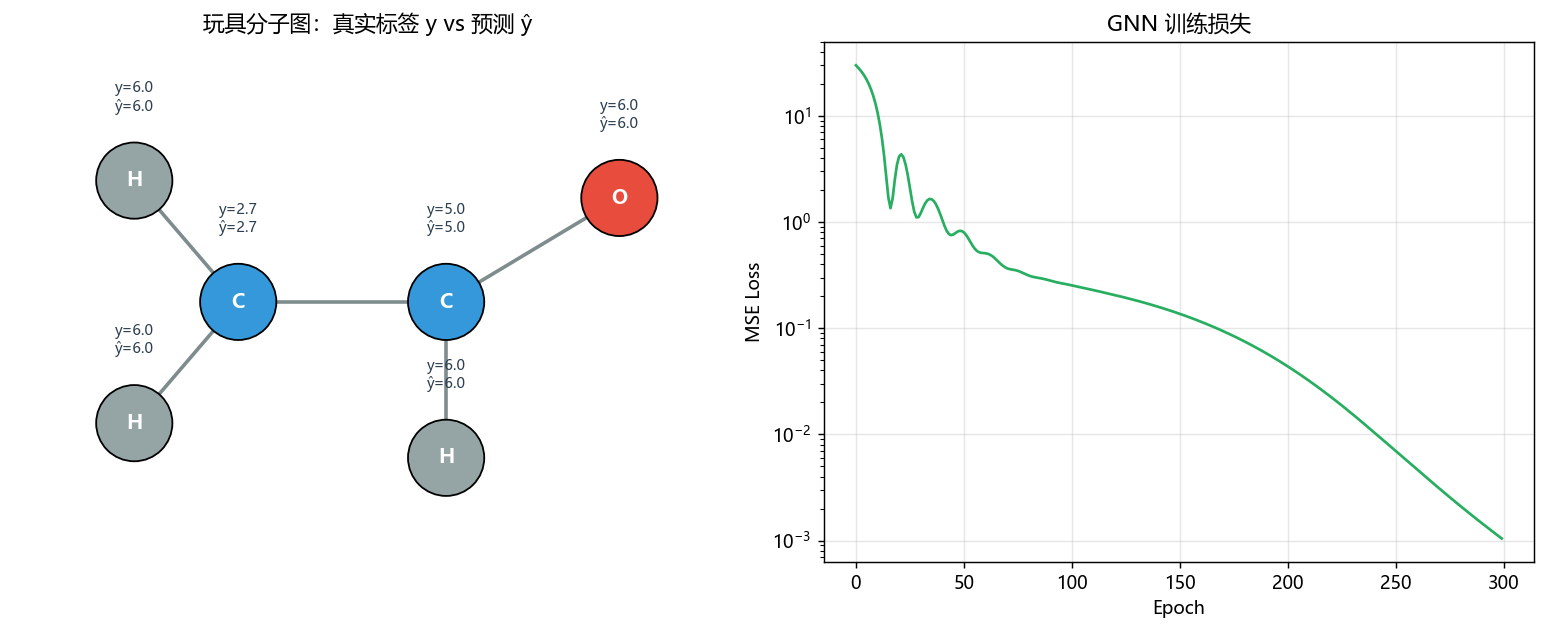

玩具分子：真实标签 vs GNN 预测

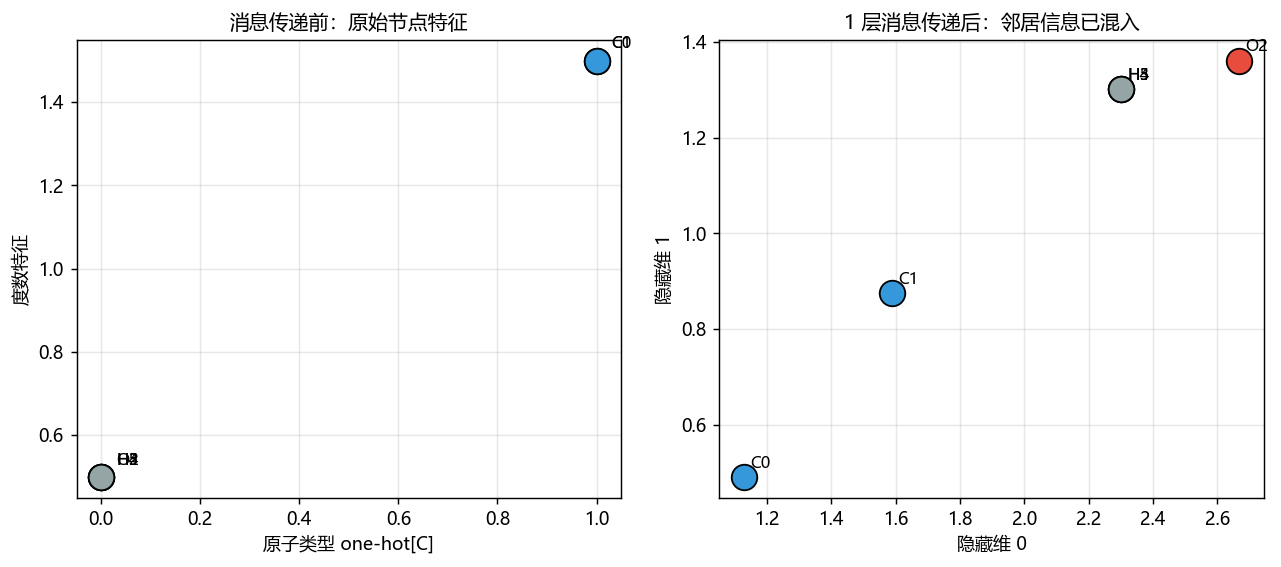

消息传递前后节点特征分布变化

你会看到：传递一层之后，原本相似的同类型原子，会因为邻居环境不同而在特征空间里分开——这就是 GNN 相对「忽略图结构的 MLP」的增益来源。

4. 可学习消息传递层（本章实现）

demo 中的一层实现为：

\begin{aligned} m_{j \to i} & = W_{msg} h_{j} \\ m_{i} & = {mean}_{j \in N (i)} m_{j \to i} \\ h_{i}^{'} & = ReLU (W_{self} h_{i} + m_{i}) \end{aligned}

用 index_add_ 按目标节点聚合，不依赖 PyG / DGL，方便在 CPU 上从零理解。两层堆叠后接一个线性读出头，做节点回归。

逐步推导：本章 MPNN 的

W_{msg}

、mean、ReLU 更新（点击展开）

一层：每条边只看发送者， $m_{j \to i} = W_{msg} h_{j}$ 。目标节点 $i$ 把入边消息取平均（孤立点则 $m_{i} = 0$ ），再与自身线性项相加、过 ReLU：

h_{i}^{'} = ReLU (W_{self} h_{i} + m_{i}) .

$W_{self}$ 保留「我是碳还是氢」； $m_{i}$ 注入「邻居平均起来像什么」。两个碳原子类型 one-hot 相同，但一个邻氧、一个邻氢，一层之后特征就会分开——这是相对「忽略图、只看类型 MLP」的增益。第二层让信息再走一步（二跳），读出头把 $h$ 映到标量去拟合邻居 $Z$ 均值。mean 聚合会丢掉「有几个邻居」的计数（度数已作为输入特征补了一部分）；要数清邻居应改求和或 GIN，见变体课。

5. 和 CNN / Transformer 的关系（帮你定位）

结构	归纳偏置	典型定义域
CNN	平移等变、局部卷积核	规则网格图像
Transformer	全局注意力、排列等变	序列 / 集合
GNN	局部邻域、图同构等变	任意拓扑图

规则网格是图的特例（CNN ≈ 特殊 GNN）；自注意力可看成「全连接图上的消息传递」。科学计算常落在「稀疏、有物理邻接」的中间地带，因此 GNN 特别合适。

6. 实践注意点

过平滑（over-smoothing）：层数太深时，节点表示趋同，方差塌缩——网格平滑 demo 已经展示了这个趋势；
边的定义：分子用化学键，网格用单元邻接，粒子用半径近邻——图怎么建，往往比网络多深一层更重要；
物理约束：可把能量守恒、力为势能负梯度等写进损失或架构（等价于「图上的 PINO」）；
下一站：变体公式见 GNN 变体，推荐与气象见应用与坑；蛋白质结构把图推到原子坐标，见 as06 AlphaFold。

7. 科学计算里的变体怎么选

as05 的 demo 是最朴素的 mean-MPNN。落到真问题上：

科学对象	更常见的选择	原因
引用/材料组分图，邻居同类	GCN	平滑、便宜
分子能量 / 需要「数清邻居」	GIN 或求和型 MPNN	mean 会丢掉计数
键长、键角、多体	SchNet / DimeNet 等几何 MPNN	必须把连续几何写进 (\phi)
变形网格、粒子	MeshGraphNets（边特征=相对位移）	图每步重建
全球气象网格	GraphCast 式多分辨率 GNN	规则球网格 + 远程边
芯片 netlist	异构 GNN + RL	节点类型不同，见 AlphaChip

完整公式对照表放在 GNN 变体，这里不重复抄。

8. 应用速查（科学 + 同构的工程问题）

分子与材料：QM9 / OC20 上的能量与力；晶胞图预测形成能、带隙。力必须是对坐标的梯度（能量守恒），不能单独拟合一个与势能无关的力头。

网格 PDE：把有限元节点当图，学习「当前场 → 下一时间步」，比固定差分模板更能适应局部加密。MeshGraphNets（Pfaff et al., 2021）是这条线的代表。

气象：GraphCast 用 GNN 做中期预报算子，单次前向约 6 小时，自回归到 10 天。它是 as01 全景图里「GNN 当算子」的最大实例。

蛋白质：接触图 / 三角更新，见 AlphaFold。

工程同构：推荐系统的用户–物品图、知识图谱的 R-GCN、交通路网，和分子图共用消息传递，只是边的物理含义换了。基础课那一章第五节有地图。

本章总结

科学对象优先问：节点是什么？边表示什么相互作用？
消息传递提供统一更新规则；网格上它像数值扩散，分子上它像化学环境聚合；
变体差在聚合（归一化 / 采样 / 注意力 / 求和+MLP）；科学上再叠加几何与守恒；
从这里可以走向 MeshGraphNets、GraphCast、材料 GNN，以及蛋白质结构预测。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

Gilmer, J., et al. (2017). Neural Message Passing for Quantum Chemistry. ICML. [arXiv:1704.01212]
Pfaff, T., et al. (2021). Learning Mesh-Based Simulation with Graph Networks. ICLR. (MeshGraphNets) [arXiv:2010.03409]
Jumper, J., et al. (2021). Highly accurate protein structure prediction with AlphaFold. Nature. [doi:10.1038/s41586-021-03819-2]
Bronstein, M. M., et al. (2021). Geometric Deep Learning: Grids, Groups, Graphs, Geodesics, and Gauges. [arXiv:2104.13478]
Lam, R., et al. (2023). GraphCast: Learning skillful medium-range global weather forecasting. Science. [arXiv:2212.12794]
Kipf, T. N., & Welling, M. (2017). Semi-Supervised Classification with Graph Convolutional Networks. ICLR. [arXiv:1609.02907]
