PID 控制：误差怎么变成力

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

要把质量-弹簧-阻尼拉到目标位置，不能只「给一个稳态力」就指望它乖乖停住。本章只讲：闭环反馈是什么、PID 三项各管什么、阶跃响应里超调与静差从哪来。状态空间见 状态空间，LQR 见 LQR。本篇属于 经典控制。

---

一、闭环：控制论的第一张图

开环是「算好输入，闭眼执行」。植物（plant）稍有模型误差、外力或初值，输出就会漂。闭环把输出 $y$ 送回来，和参考 $r$ 相减得到误差

$$e=r-y,$$

控制器 $C$ 只看 $e$，再决定作用到植物 $P$ 上的 $u$。单位反馈时传感器 $H=1$。

图解说明：左端参考 $r(t)$ 与反馈 $y$ 在求和点相减得到 $e$；控制器 $C(s)$ 出 $u$，植物 $P(s)$ 出 $y$；虚线把 $y$ 送回。比较 $r$ 与 $y$，用误差驱动系统趋近期望。

传递函数写法 $C(s)$、$P(s)$ 是拉普拉斯域的习惯；demo 不走频域，直接在时间里用欧拉积分植物、用差分实现 PID。思想相同：信息沿回路走一圈，误差才有机会被消掉。

机器人关节伺服、ROS 2 里的跟踪、世界模型 里「预测再纠偏」，都是这张图的变体。

---

二、植物：质量-弹簧-阻尼

demo 的植物是二阶系统

$$m\ddot{x}+c\dot{x}+kx=u.$$

$u$ 是力，$x$ 是位置。弹簧要把质量拉回 $0$，所以要停在 $x=r\ne 0$，稳态必须有 $u_{\mathrm{ss}}=kr$ 抵弹簧。开环若突然加上这个力，暂态全靠 $m,c,k$ 自己振荡衰减——没有反馈，无法按你的意愿改超调。

改写成

$$\ddot{x}=\frac{u-c\dot{x}-kx}{m}$$

即可逐步积分。经典控制常在频域画 Bode；这里用时域阶跃，是为了让「P / PD / PID 差在哪」一眼看得见。

---

三、PID：三路并行纠偏

$$u(t)=K_{p}e+K_i\int e\mathrm{d}t+K_d\frac{\mathrm{d}e}{\mathrm{d}t}.$$

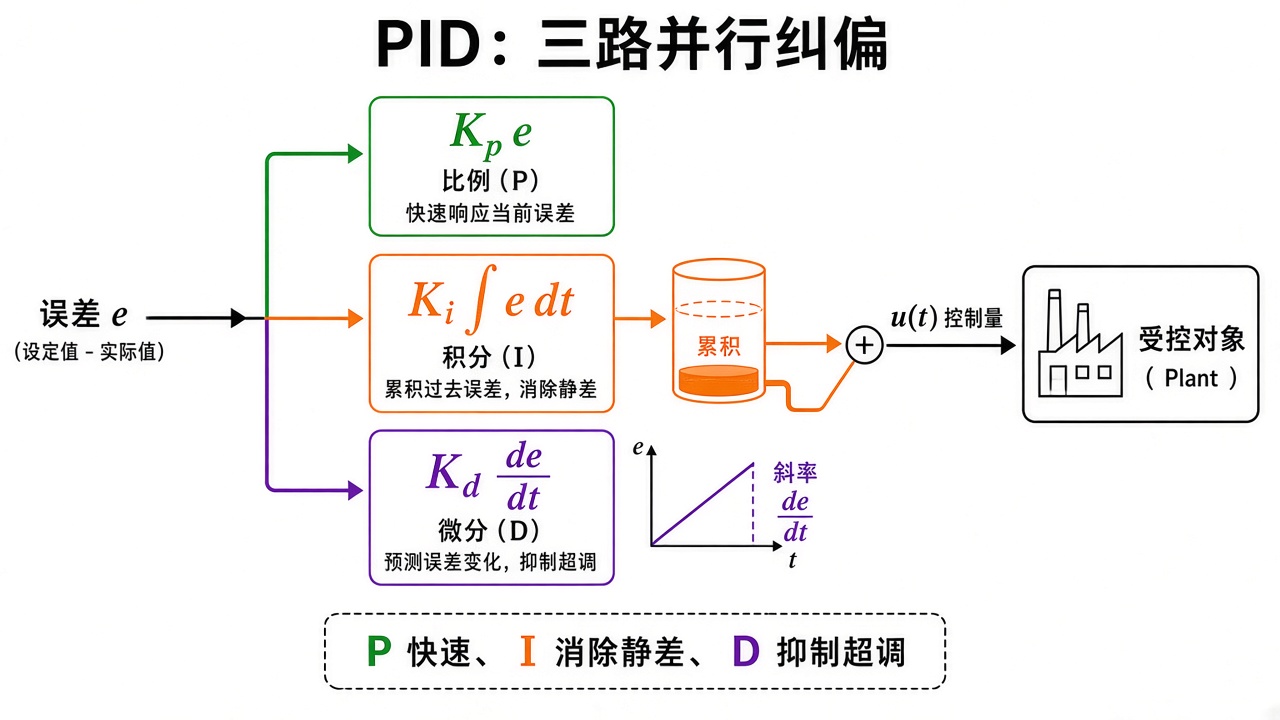

图解说明：误差 $e$ 分成三路：绿路比例 $K_{p}e$ 快；橙路积分累积过去误差，消静差；紫路微分看斜率，抑制超调。三路相加得 $u$，送进受控对象。

动画说明：同一质量-弹簧。纯 P 到不了 $r=1$；PD 超调变小仍可能留差；PID 把残差积掉。参数与 demo 相同。

项	数学	直觉	典型副作用
P	$K_{p}e$	现在差多少就推多猛	单靠 P，有弹簧/扰动时常留静差
I	$K_i\int e$	差得越久推得越狠	消静差；太大易振荡、积分饱和
D	$K_d\dot{e}$	误差正在变大就提前刹	抑超调；对测量噪声敏感

调参不是定理：先 P 到能跟、再 D 压超调、最后 I 啃掉静差。同一组 $(m,c,k)$ 上，开环 / 纯 P / PD / PID 的阶跃会排出四种病症。

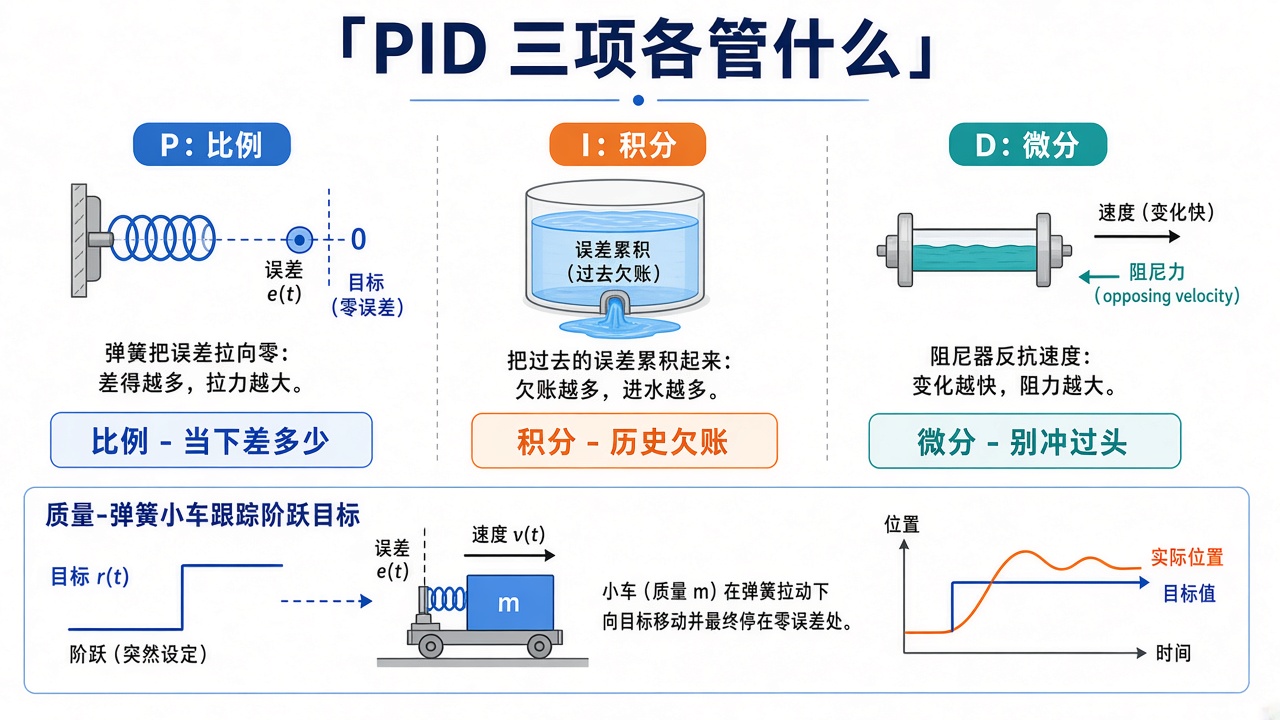

图解说明：P 像弹簧看当下误差；I 像水箱积欠账；D 像阻尼器看变化快慢。底下是质量-弹簧小车追阶跃。

逐步推导：为什么纯 P 对带弹簧的植物会留静差（点击展开）

稳态时 $\ddot{x}=\dot{x}=0$，植物变成 $k{x}_{\mathrm{ss}}=u_{\mathrm{ss}}$。纯 P：$u=K_p(r-x)$。代入

$$k{x}_{\mathrm{ss}}=K_p(r-x_{\mathrm{ss}})\Rightarrow x_{\mathrm{ss}}=\frac{K_p}{K_p+k}r.$$

只要 $k\ne 0$（有弹簧要把你拉回 $0$），$x_{\mathrm{ss}}$ 永远略小于 $r$。$K_p$ 再大也只是逼近，不能等于——除非 $K_p=\mathrm{\infty }$，那会把噪声和不稳定一起放大。

积分项：稳态若仍有 $e\ne 0$，积分会一直涨，$u$ 一直加，直到 $e=0$ 才停。此时 $u_{\mathrm{ss}}=kr$ 正好由积分「记住」。这就是 I 消静差。

微分项不改变稳态（$\dot{e}=0$），只在暂态里提前刹车。离散实现常用

$$u_k=K_p{e}_k+K_i\sum _{i\le k}{e}_i\mathrm{\Delta }t+K_d\frac{e_k-e_{k-1}}{\mathrm{\Delta }t}.$$

对 $e$ 差分会放大测量噪声，所以真机常对 $y$ 低通再微分，或对 $-y$ 微分（参考 $r$ 阶跃时 $\dot{r}$ 是脉冲，不要让 D 去追它）。

demo 参数 $m=1,c=0.4,k=2,r=1$，与动画一致。

---

四、代码在做什么

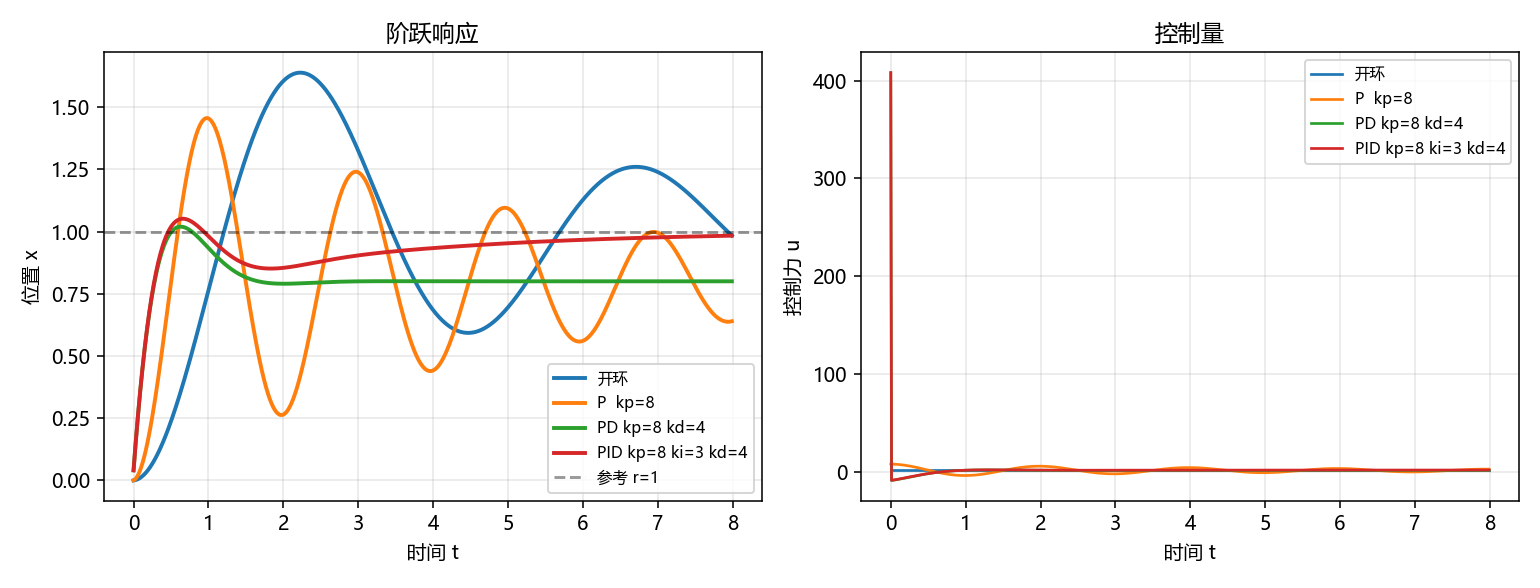

demo.py 用半隐式欧拉积分上述植物，对比四条轨迹：开环（$u=kr$）、P、PD、PID。左图位置 $x(t)$，右图控制力 $u(t)$；终端打印超调与末端静差。

你会看到：开环靠植物自己晃到 $r$；纯 P 往往上不去或留静差；PD 超调变小；加上 I 之后静差被积掉。植物参数 $m=1,c=0.4,k=2$，参考 $r=1$。

---

五、小结

概念	一句话
闭环	用 $e=r-y$ 驱动 $u$，而不是开环猜输入
植物	本章是 $m\ddot{x}+c\dot{x}+kx=u$
P / I / D	快响应 / 消静差 / 抑超调
阶跃	突然改 $r$，看超调、调节时间、静差
下游	伺服、飞行器、工艺回路；下一章进状态空间

下一章可走 根轨迹 或直接进 状态空间。机械臂几何见 运动学。
