从零理解卷积操作 —— 为什么卷积神经网络能"看懂"图像。卷积层问的不是「这张图整体乘一个大矩阵」，而是「同一把小尺子，在每个位置量一遍局部」。本章把滑动求和写成公式，再用一个必须手算的 $3\times 3$ 数字例对上 padding、stride、感受野。架构怎么堆见 经典架构；检测头见 目标检测；把图切成 patch 见 ViT。

本章阅读方式：正文先给结论公式和一张图；需要逐步代数时点开灰色的「逐步推导」。建议第一遍只读正文和数字例，卡在某一行再展开。

---

一、为什么用卷积处理图像？

传统的全连接神经网络处理图像时，面临两个根本问题。假设一张 $32\times 32$ 的 RGB 图像，输入维度为 $32\times 32\times 3=3072$。如果第一层有 1000 个神经元，那么权重矩阵的大小就是 $1000\times 3072\approx 300$ 万个参数。这仅仅是一层，而且对于稍微大一点的图像（如 $224\times 224\times 3=150528$），参数量会暴涨到上亿级别，根本无法训练。

然而，卷积操作天然地利用了图像的三个重要先验，完美解决了这些问题：

1. 平移不变性（Translation Invariance）

一只猫出现在图像的左上角还是右下角，它都是猫。卷积核在图像上滑动，无论目标移动到哪个位置，同一个卷积核都能检测到它。这是卷积的核心设计理念——权值共享：一个 $3\times 3$ 的卷积核只有 9 个参数，但它被应用在图像的所有位置。

2. 局部连接（Local Connectivity）

图像中相距较远的像素之间通常没有直接的语义关联。一个边缘检测器只需要看局部的 $3\times 3$ 或 $5\times 5$ 区域，不需要看全图。卷积的局部感受野正是对这一现象的建模。

3. 参数共享（Parameter Sharing）

同一个特征（如"水平边缘"）可能在图像的任意位置出现。卷积核在整个图像上共享权重，使得检测"水平边缘"只需要学一组参数，而非为每个位置单独学习。

一句话总结：卷积层将全连接层的 $O(H^2{W}^2)$ 参数量降到了 $O(K^2{C}_{in}{C}_{out})$，其中 $K$ 是卷积核大小（通常 3 或 5），与输入尺寸无关。

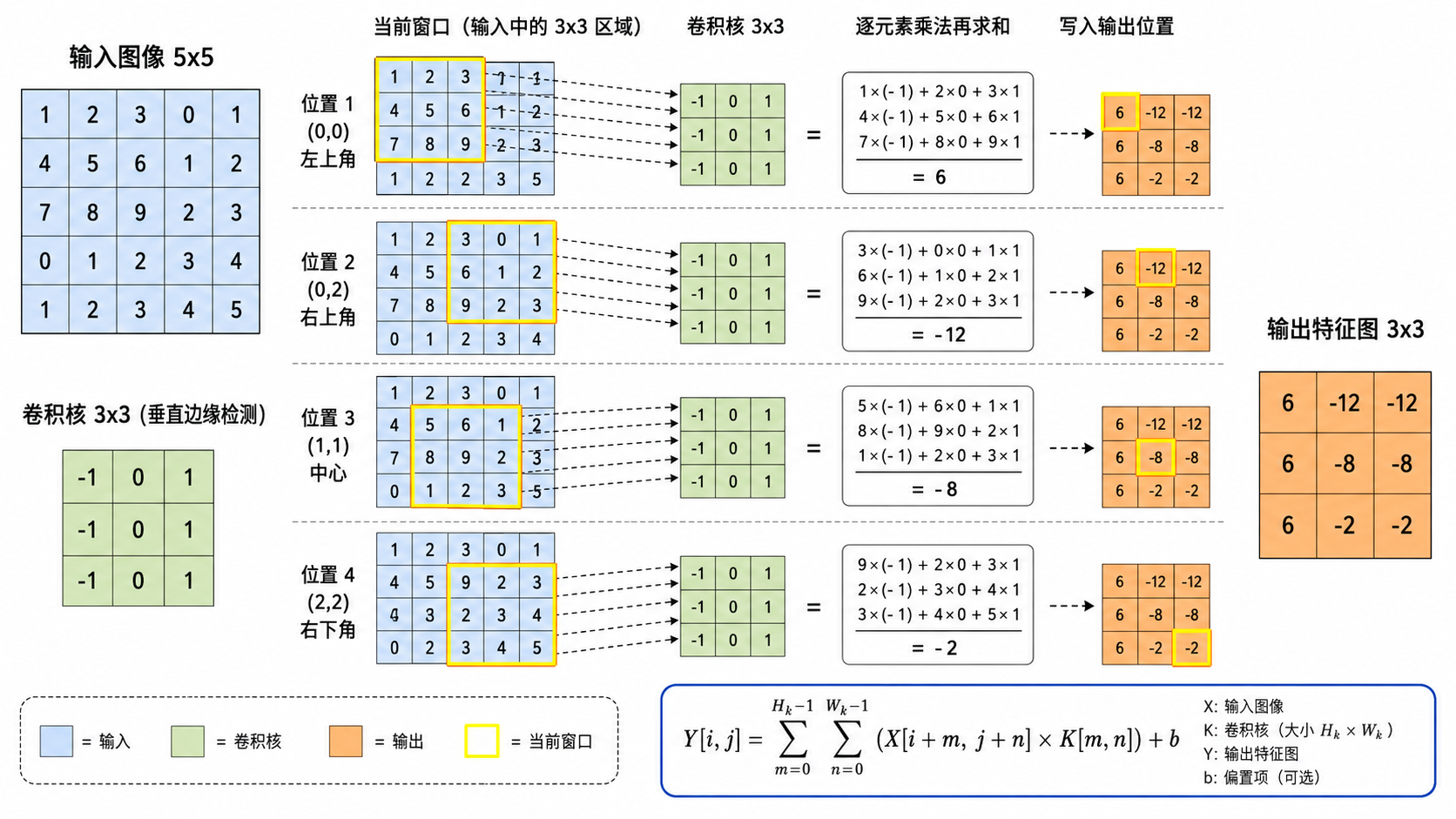

图解说明：卷积核盖在输入的一小块上，逐元素相乘再求和，得到输出的一个像素；然后向右（再向下）滑动。同一组 9 个数在全图共享——这就是权值共享。

保姆级参数量对比。 输入 $32\times 32\times 3$，第一层若输出 32 通道、$3\times 3$ 核、有偏置：

$$\text{Params}=32\times 3\times 3\times 3+32=896.$$

若改成全连接、输出仍想保持 $32\times 32\times 32$ 个位置，权重是 $3072\times (32\cdot 32\cdot 32)$，大约 一亿 量级。卷积把「每个输出位置各学一套」改成「全图共用一套」，差的就是这个 $H_{\text{out}}{W}_{\text{out}}$ 倍。

---

二、卷积操作：从数学到直观

2.1 二维卷积的数学定义

给定输入图像 $X\in {\mathbb{R}}^{H\times W}$ 和卷积核 $K\in {\mathbb{R}}^{k\times k}$，输出特征图 $Y$ 在位置 $(i,j)$ 的值定义为：

$$Y[i,j]=\sum _{m=0}^{k-1}\sum _{n=0}^{k-1}X[i+m,j+n]\cdot K[m,n]+b$$

其中 $b$ 是偏置项。深度学习框架里的「卷积」多数是不翻转核的互相关；学核时翻转与否只是把学到的 $K$ 整体转 ${180}^{\circ }$，表达力相同。下文按框架习惯，直接写互相关。

逐步推导：一个 $3\times 3$ 核在 $4\times 4$ 图上怎样滑出 $2\times 2$（点击展开）

取输入（无 padding、stride=1）

$$X=\left(\begin{array}{cccc}1& 2& 3& 0\\ 0& 1& 2& 3\\ 3& 0& 1& 2\\ 2& 3& 0& 1\end{array}\right),K=\left(\begin{array}{ccc}1& 0& -1\\ 1& 0& -1\\ 1& 0& -1\end{array}\right).$$

这个 $K$ 是竖直边缘探测器：左边减右边。盖在左上角：

$$\begin{array}{rl}Y[0,0]& =1\cdot 1+2\cdot 0+3\cdot (-1)\\ & +0\cdot 1+1\cdot 0+2\cdot (-1)\\ & +3\cdot 1+0\cdot 0+1\cdot (-1)\\ & =1+0-3+0+0-2+3+0-1=-2.\end{array}$$

向右滑一格，窗口变成第 0–2 行、第 1–3 列：

$$Y[0,1]=2+0-0+1+0-3+0+0-2=-2.$$

再往下、再往右，得到 $2\times 2$ 的 $Y$。输出高宽 $=4-3+1=2$，正是 VALID 公式。若四周 pad 一圈 0（SAME），窗口还能对准原图边缘像素，输出变回 $4\times 4$。

偏置 $b$ 加在每一个输出位置上，不随 $(i,j)$ 变——它是「这张特征图整体亮一点还是暗一点」，不是每个位置各一个 $b$。

2.2 直观理解：滑动窗口

卷积核就像一个"探测器"，在输入图像上从左到右、从上到下滑动。每次停在一个位置，就做一次逐元素乘法再求和：

1. 把 $3\times 3$ 的卷积核"盖"在图像的 $3\times 3$ 区域上
2. 对应位置的 9 对数字相乘
3. 把 9 个乘积加起来，得到输出特征图上的一个像素值
4. 卷积核向右滑动一格（步长），重复以上过程

这个过程类似于信号处理中的互相关（Cross-Correlation）操作——深度学习中的"卷积"严格来说是互相关，因为卷积核没有翻转。但在实际使用中，大家统一称之为卷积。

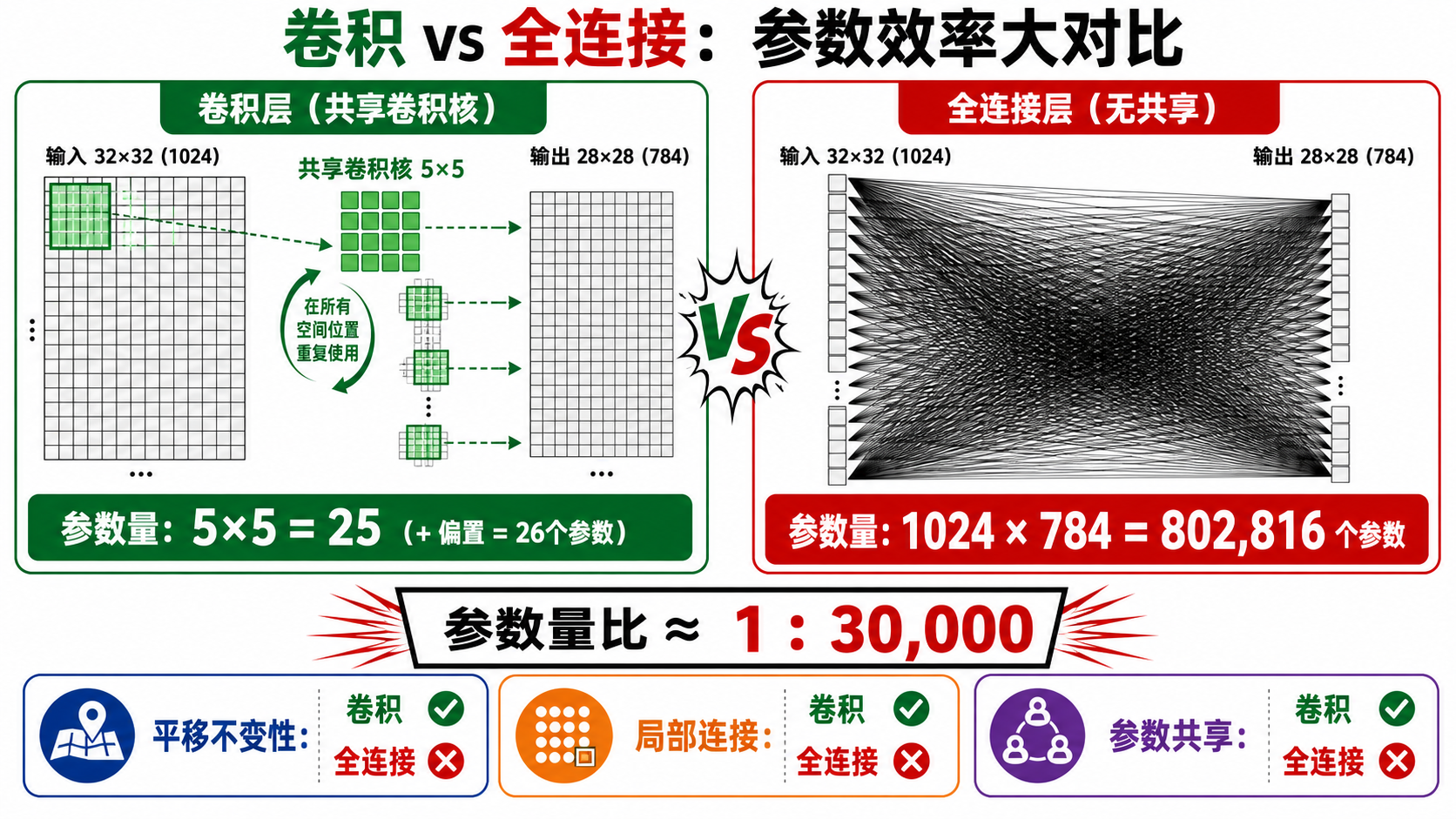

图解说明：全连接每个输出连全体输入；卷积只连核盖住的那一块，且各位置共用同一核。参数从「跟像素数平方走」变成「只跟核大小和通道数走」。

---

三、Padding、Stride 与输出尺寸

3.1 Padding（填充）

如果不做 padding，每次卷积都会使输出尺寸缩小。对于 $H\times W$ 的输入和 $k\times k$ 的卷积核：

• VALID padding（无填充）：输出尺寸为 $(H-k+1)\times (W-k+1)$
• SAME padding（等尺寸）：在输入边缘填充 $P=\lfloor k/2\rfloor$ 圈零值，使得输出尺寸与输入相同：$H\times W$

SAME padding 的命名非常直观——输入输出保持相同尺寸。对于 $3\times 3$ 卷积核，需要在四周各填充 1 个像素（$P=1$）；对于 $5\times 5$ 卷积核，需要填充 $P=2$。

3.2 Stride（步长）

步长 $S$ 控制卷积核每次滑动的距离。$S=1$ 时卷积核每次移动一个像素，$S=2$ 时每次移动两个像素，输出尺寸减半。

3.3 Dilation（空洞卷积）

空洞卷积通过在卷积核元素之间插入"空洞"（零值）来扩大感受野，而不增加参数数量。对于 dilation rate $d$，有效卷积核大小为 $(k-1)d+1$。

通用输出尺寸公式：对于输入尺寸 $W$、卷积核大小 $k$、padding $P$、stride $S$、dilation $d$：

$$W_{out}=\lfloor \frac{W+2P-d\cdot (k-1)-1}{S}\rfloor +1$$

当 $d=1$ 时退化为标准形式：

$$W_{out}=\lfloor \frac{W+2P-k}{S}\rfloor +1$$

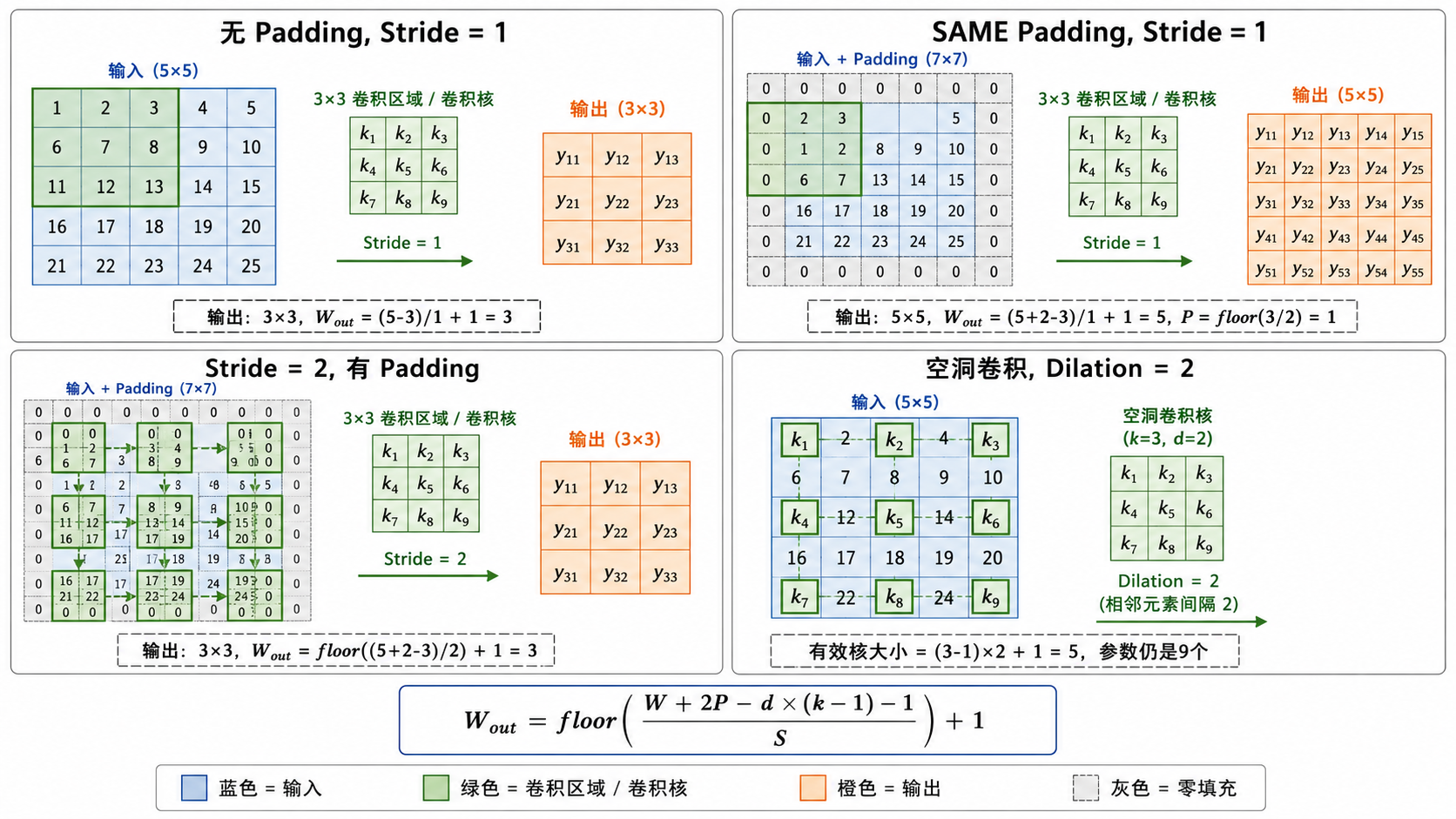

图解说明：左是 VALID，边缘像素当不了窗口中心，图会缩；中是 SAME，补零让输出对齐输入；右是 stride=2，窗口跳着走，分辨率大约减半。

逐步推导：输出尺寸公式每一项在数格子（点击展开）

把核的左上角能放在哪些整数位置，数一遍。输入宽 $W$，左右各 pad $P$，有效宽度变成 $W+2P$。核宽 $k$，dilation $d$ 时核真正跨过的格数是 $d(k-1)+1$（两个端点之间插入 $d-1$ 个空洞）。左上角最右能放到下标 $W+2P-d(k-1)-1$。从 $0$ 起每隔 $S$ 放一次，能放的次数是

$$\lfloor \frac{W+2P-d(k-1)-1}{S}\rfloor +1.$$

数字例。 $W=8$，$k=3$，$P=1$，$S=2$，$d=1$：

$$W_{\text{out}}=\lfloor \frac{8+2-3}{2}\rfloor +1=\lfloor 3.5\rfloor +1=4.$$

SAME 的直觉是 $S=1$ 时希望 $W_{\text{out}}=W$，于是 $2P-k+1=0$，即 $P=\lfloor k/2\rfloor$。$k$ 为偶数时左右 pad 不对称，框架会按约定把多出来的 1 格分到一边——读文档时不要假设「四周一定一样多」。

空洞卷积：$k=3,d=2$ 的有效跨度是 $5$，感受野变大、参数仍是 9 个。语义分割常用它在不降分辨率的前提下看更远。

---

四、池化（Pooling）：降维与不变性

池化层不包含可学习的参数，它通过固定的下采样操作缩小特征图的尺寸。

4.1 最大池化（Max Pooling）

在 $k\times k$ 窗口内取最大值。最大池化保留了"最显著的特征是否出现"这一信息，而忽略其精确位置。

输入 2×2 区域：        最大池化输出：
[1, 3]                  9
[7, 9]

4.2 平均池化（Average Pooling）

在 $k\times k$ 窗口内取平均值。平均池化保留了区域内的整体强度信息，对噪声更鲁棒，但会模糊显著特征。

4.3 池化的作用

1. 降维：$2\times 2$ 池化（stride=2）将特征图尺寸减半，减少后续层的计算量
2. 平移不变性：输入微小平移时，池化后的输出可能完全不变——这有助于分类任务的鲁棒性
3. 增大感受野：不需要增加卷积核大小，就能让深层神经元看到更大的输入区域

---

五、感受野（Receptive Field）

5.1 什么是感受野？

在 CNN 中，某一层特征图上的一个神经元的值，由输入图像上的某一区域决定。这个区域就是该神经元的感受野。

• 第 1 层（$3\times 3$ 卷积）：每个神经元看到输入图像的 $3\times 3$ 区域
• 第 2 层（再做一个 $3\times 3$ 卷积）：每个神经元看到输入图像的 $5\times 5$ 区域
• 第 3 层：感受野扩大到 $7\times 7$

5.2 感受野的递推公式

设第 $l$ 层的卷积核大小为 $k_l$，步长为 $s_1,s_2,...,s_l$。第 $l$ 层神经元在原图上的感受野大小 $R{F}_l$ 递推如下：

$$R{F}_l=R{F}_{l-1}+(k_l-1)\times \prod _{i=1}^{l-1}{s}_i$$

其中 $R{F}_0=1$。

直觉：每加一层卷积，感受野以 $(k-1)$ 为步长线性增长（在原始图像尺度上）。而池化的步长会加速感受野的扩张——一个 $2\times 2$ 池化（stride=2）会直接使感受野翻倍。

逐步推导：两层 $3\times 3$、$s=1$ 为什么感受野是 $5$（点击展开）

第 0 层把每个输入像素看成感受野 $1$。第一层 $k=3,s=1$：输出一个位置看输入 $3$ 格，

$$R{F}_1=1+(3-1)\times 1=3.$$

第二层再做一个 $3\times 3$。它看的是第一层上相邻 3 个位置。第一层相邻位置在原图上错开的步长等于第一层 stride 的乘积（这里是 $1$），所以多看 $(3-1)\times 1=2$ 格：

$$R{F}_2=3+2=5.$$

若中间插入 $2\times 2$ 池化、$s=2$，乘积里多一个 $2$，后面每加一层 $3\times 3$ 就在原图上多跨 $2\times 2=4$ 格，感受野涨得快。这就是「池化不只是降维，还在加速视野扩张」。

VGG 用两个 $3\times 3$ 替代一个 $5\times 5$：感受野同为 $5$，参数 $2\times 9=18$ 对 $25$，中间还多一次 ReLU。非线性次数增加，拟合弯曲边界更便宜。

5.3 感受野为什么重要？

• 分类任务：高层神经元需要足够大的感受野来覆盖整个目标物体
• 语义分割：需要同时拥有大感受野（全局上下文）和小感受野（精细边界）
• 目标检测：需要在不同尺度上检测不同大小的目标

小卷积核堆叠 vs 大卷积核：两个 $3\times 3$ 卷积（感受野 $5\times 5$，参数 $18$）可以替代一个 $5\times 5$ 卷积（感受野 $5\times 5$，参数 $25$），且非线性更强。这就是 VGG 的设计哲学。

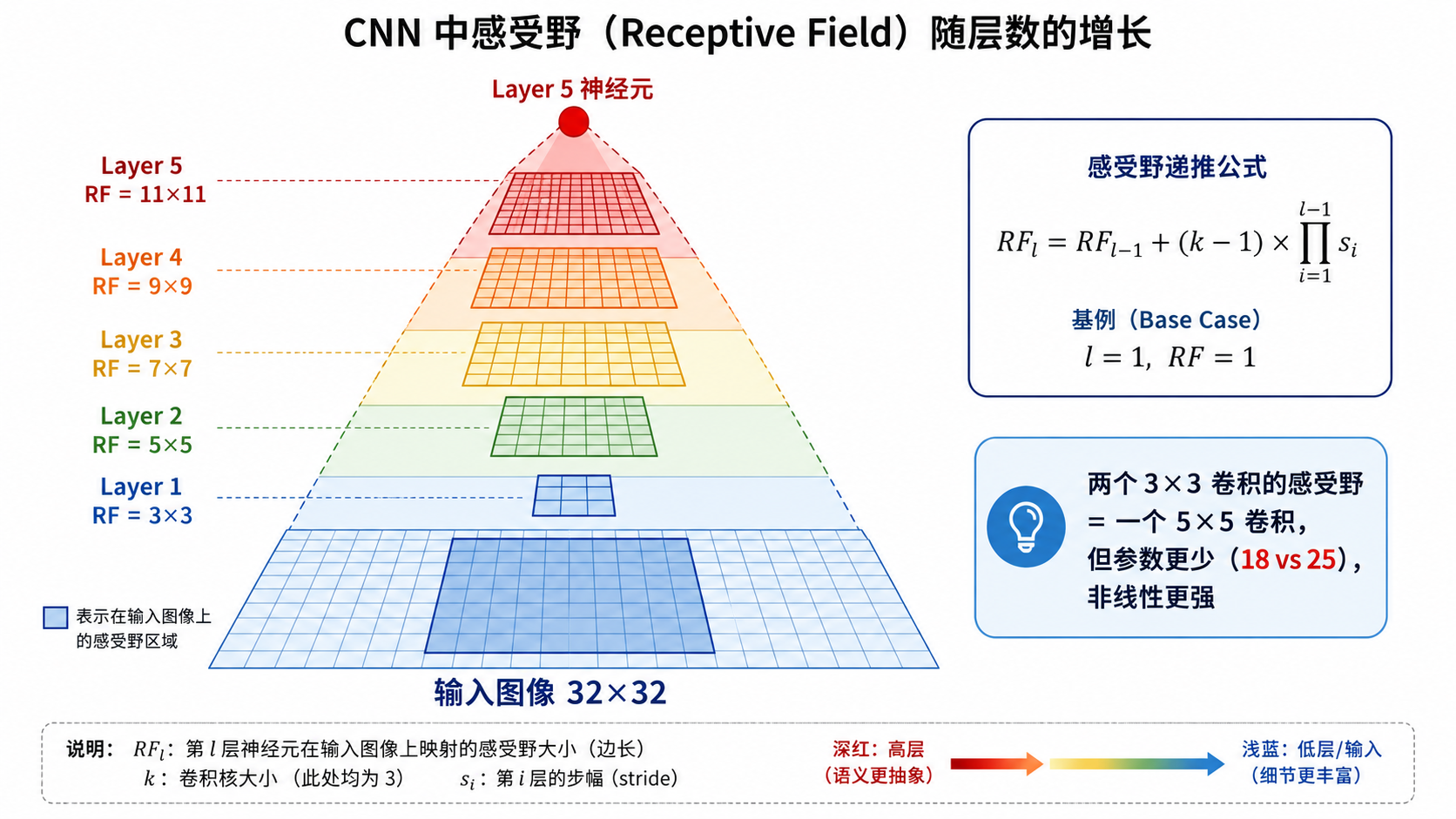

图解说明：浅层一个点只看见边缘小窗；堆层之后，同一个点对应原图上一块越来越大的区域。分类要这块盖住物体；分割还要浅层的小窗来保边缘。

---

六、多通道卷积

真实图像有多个通道（如 RGB 三通道），而 CNN 的每一层也会输出多个特征图（多个通道）。

6.1 输入通道→输出通道

一个卷积层的卷积核是 3D 的：形状为 $(C_{out},C_{in},k,k)$。

对于第 $j$ 个输出通道 $(j=1,...,C_{out})$：

$$Y[j,:,:]=\sum _{c=0}^{C_{in}-1}{X}_c⊛K_{j,c}+b_j$$

符号 $⊛$ 表示 2D 卷积。这意味着每个输出通道是所有输入通道的卷积结果之和——卷积核在空间维度上是 2D 的，在通道维度上做了一次全连接。

换句话说，一个 $C_{in}$ 通道的输入经过 $C_{out}$ 个卷积核后，产生 $C_{out}$ 个通道的输出。每个卷积核需要处理所有 $C_{in}$ 个输入通道。

6.2 1×1 卷积（Pointwise Convolution）

$1\times 1$ 卷积是一个特殊但极其重要的操作。它在空间上不做任何聚合（只看一个像素），但会混合所有输入通道：

$$Y[j,:,:]=\sum _{c=0}^{C_{in}-1}{W}_{j,c}\cdot X_c+b_j$$

$1\times 1$ 卷积的三个关键用途：

1. 通道降维/升维：将 256 通道的输入降到 64 通道，大幅减少后续 $3\times 3$ 卷积的计算量
2. 跨通道信息融合：在每个空间位置上独立地混合通道信息，等价于逐像素的全连接
3. 增加非线性：$1\times 1$ Conv + ReLU 相当于在不增加感受野的情况下增加网络的表达能力

这是 GoogLeNet Inception 模块和 ResNet Bottleneck 设计的核心工具。

---

七、卷积层的计算量与参数量

对于一个卷积层，设输入大小为 $(C_{in},H,W)$，输出大小为 $(C_{out},H_{out},W_{out})$，卷积核大小为 $k\times k$：

参数量

$$\text{Params}=C_{out}\times C_{in}\times k\times k+C_{out}$$

最后的 $+C_{out}$ 是偏置项。

计算量（FLOPs）

每次卷积有 $k^2$ 次乘法（和一次加法），每个输出位置都要做一次，共 $C_{out}\times C_{in}\times H_{out}\times W_{out}$ 个位置：

$$\text{FLOPs}\approx 2\times C_{out}\times C_{in}\times k^2\times H_{out}\times W_{out}$$

因子 2 是因为每次乘法通常伴随一次加法（Multiply-Add 算一次）。

对比全连接层：假设输入为 $C_{in}\times H\times W$ 的展开向量，全连接到 $C_{out}\times H_{out}\times W_{out}$ 需要约 $C_{in}{C}_{out}HW{H}_{out}{W}_{out}$ 个参数——是卷积层的 $H_{out}{W}_{out}$ 倍。对于 $32\times 32$ 的输入，这个倍数轻松达到成百上千。

---

八、Im2Col：卷积的矩阵乘法实现

在底层实现中，卷积通常被转化为矩阵乘法（GEMM）来利用 GPU 的并行计算能力。这个转化过程叫做 im2col（image to column）：

1. 提取输入中每一个"将被卷积核覆盖的小块"（patches），每个 patch 的大小是 $C_{in}\times k\times k$
2. 将所有 patches 排列成一个矩阵 $\tilde{X}$，形状为 $(H_{out}\times W_{out},C_{in}\times k\times k)$
3. 将卷积核展开成矩阵 $\tilde{K}$，形状为 $(C_{in}\times k\times k,C_{out})$
4. 做一次矩阵乘法：$\tilde{Y}=\tilde{X}\cdot \tilde{K}$，再 reshape 为输出形状 $(C_{out},H_{out},W_{out})$

这就是为什么现代深度学习框架中的卷积操作能跑得这么快——底层调用的是高度优化的 GEMM 库（如 cuBLAS、MKL）。

保姆级形状账。 $C_{\text{in}}=3$，$k=3$，$H_{\text{out}}=W_{\text{out}}=30$，$C_{\text{out}}=16$：每个 patch 长 $3\cdot 3\cdot 3=27$，共 $30\times 30=900$ 个 patch，于是 $\tilde{X}$ 是 $900\times 27$，$\tilde{K}$ 是 $27\times 16$。一次 GEMM 代替了四重循环。代价是 $\tilde{X}$ 把重叠窗口各拷一份，吃内存；Winograd、FFT 卷积是另一类加速，小核时 Winograd 更常见。

池化不是卷积：没有可学核，只在窗口里取 max 或 mean。反向时 max 只把梯度送给窗口里那个最大的位置；average 则把梯度均分。这就是「最大池化保留最显著特征」在实现上的含义。

---

九、本节小结

概念	一句话
卷积的动机	利用图像的平移不变性、局部连接和参数共享，大幅降低参数量
卷积操作	卷积核在输入上滑动，每次做逐元素乘法再求和
Padding	在输入边缘填零，控制输出尺寸（VALID 无填充，SAME 保持尺寸）
Stride	卷积核滑动步长，控制下采样程度
池化	无参数的下采样（最大池化保留显著特征，平均池化保留整体信息）
感受野	深层神经元对应到原始输入上的区域大小，随层数单调增长
多通道	$C_{in}$ 输入 × $C_{out}$ 个 3D 卷积核 → $C_{out}$ 输出通道
1×1 卷积	逐像素的跨通道线性混合，用于升降维和通道交互
计算量	$O(C_{in}{C}_{out}{k}^2{H}_{out}{W}_{out})$，与输出分辨率成正比

下一节 s11 经典架构演进 将展示这些基本组件如何被组装成 LeNet、AlexNet、VGG、ResNet 等里程碑式的网络架构，以及它们各自的创新点在哪里。量子机器学习里也常用卷积或全连接先压缩图像，再写进线路，见 量子机器学习。
