轨迹规划：角怎样随时间走，手才会不甩

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

运动学告诉你起点、终点各自对应哪组关节角。轨迹规划问的是中间每一时刻 $θ (t)$ 怎么走：太陡电机跟不上，两端速度不为零会「甩一下」，在关节空间走直线手却走出香蕉弯。本章只做关节空间的线性插值与起停速度为 0 的三次多项式，并用 FK 看见手路径。笛卡尔直线、障碍、时间最优是下一层（工业里的 MoveIt / TOPP），本课先把「在哪一组坐标里插值」钉死。前置：导论的构型空间。

公式先看结论；多项式四个系数怎么定、为什么 smoothstep 两端导数为 0，点开推导。

一、通俗理解：路径是形状，轨迹是形状 + 时刻表

路径（path）：一串构型，不管快慢。像地图上的线。
轨迹（trajectory）：路径加上时间， $q (t)$ 。像「几点开到哪、速度多少」。

电机真正执行的是轨迹：每个控制周期要一个 $q, \dot{q}$ （有时还要 $\ddot{q}$ 做前馈，见动力学的逆动力学）。

两套坐标系，两条完全不同的「直线」：

在哪插值	直线的含义	手看起来
关节空间 $q (t)$	每个关节匀速或按多项式转	末端一般是曲线
笛卡尔空间 $x (t)$	手走直线 / 圆弧	关节角往往要连续求 IK，还可能跳支、过奇异

工业里「直线指令」是笛卡尔的；关节 PTP（point-to-point）是构型空间的。demo 只做 PTP：给定 $q_{0}, q_{1}$ ，在关节空间插值，再用 FK 看手。

关节插值 vs 手画直线

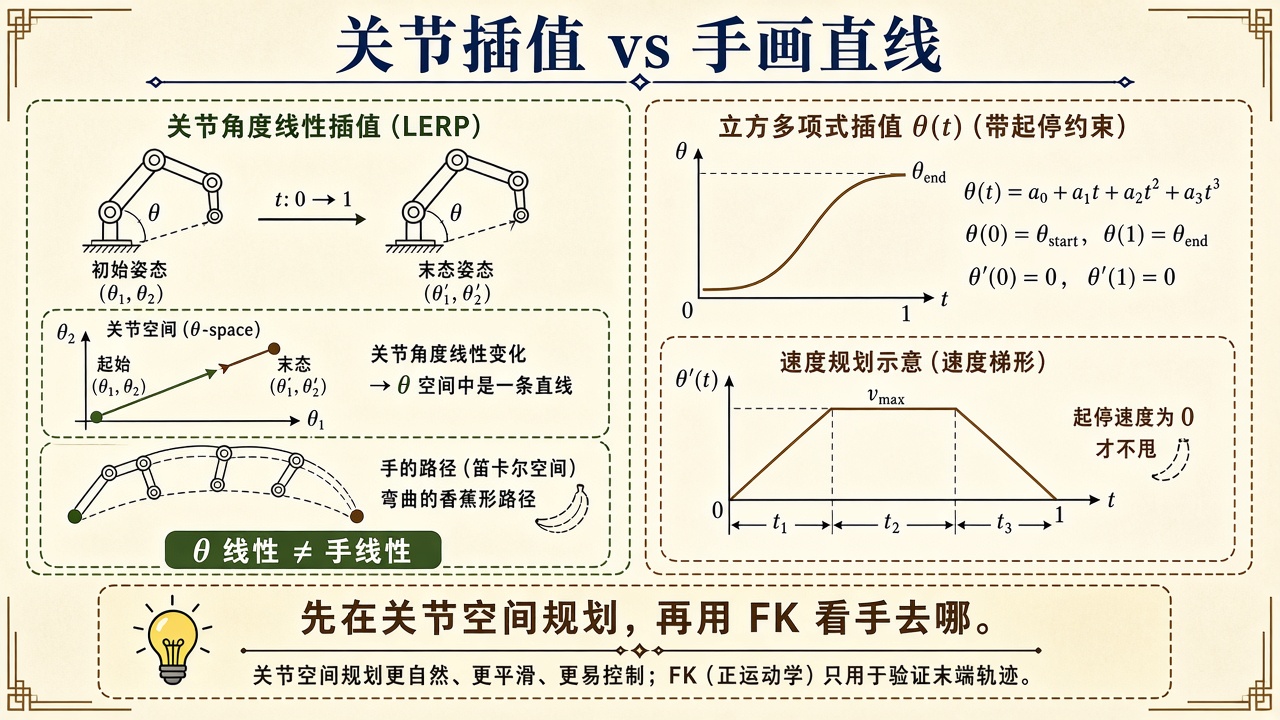

图解说明：左： $θ$ 线性，手走弯路。右：三次多项式两端速度为 0，中间才加速。底栏：先在关节空间规划，再用 FK 看手去哪。

动画说明：灰虚线是整条手路径（左右相同）。红/蓝实线跟着走。底部速度曲线同步画出：线性 $| q ̇ |$ 是常数（起停像悬崖），三次两端为 0、中间更快。此例线性末端 $| v |$ 几乎不变，是雅可比碰巧变化小，不是笛卡尔匀速。

二、最差的方案：关节线性插值

时间 $t \in [0, T]$ ，

q (t) = q_{0} + \frac{t}{T} (q_{1} - q_{0}) .

角速度恒为 $(q_{1} - q_{0}) / T$ 。问题：

$t = 0$ 和 $t = T$ 速度阶跃。真实电机不能瞬间达到额定速度，跟踪误差会在起停处炸。
手路径由非线性 FK 决定，不是两点连线。导论那根香蕉弯就是它。
若某关节跨越 $\pm π$ 不先做角度展开（unwrap），可能绕远路。

线性插值只适合「看一眼几何」，不适合上伺服。

保姆级：阶跃有多糟。 假设某关节要从 $0$ 转到 $1 rad$ ， $T = 1 s$ 。线性方案角速度恒为 $1 rad / s$ 。但 $t = 0^{-}$ 时机器人是静止的，控制器在第一个周期突然看见参考速度从 $0$ 跳到 $1$ 。跟踪误差在起停处出现尖峰，末端「点头」。这不是 PID 没调好，是参考轨迹本身不合法。

三、三次多项式：把两端速度按成 0

四个边界条件： $q (0) = q_{0}$ 、 $q (T) = q_{1}$ 、 $\dot{q} (0) = 0$ 、 $\dot{q} (T) = 0$ 。四个条件定三次多项式。写成归一化时间 $s = t / T \in [0, 1]$ ，每个关节独立地

q (s) = q_{0} + \underset{smoothstep}{\underset{⏟}{s^{2} (3 - 2 s)}} (q_{1} - q_{0}) .

$s^{2} (3 - 2 s)$ 在 $0$ 和 $1$ 处值为 $0, 1$ ，导数为 $0$ 。中间最陡：这就是「起步慢、中间快、到站再慢」。角速度模 $| q ̇ |$ 在两端为 0，峰值约为线性情形的 $1.5$ 倍（demo 会打印）。

若还要求起停加速度为 0，要用五次多项式；若要加速度有界、匀速巡航，用梯形速度（加速—匀速—减速）。思想相同：先规定 $\dot{q}$ 的形状，再积分得到 $q$ 。本章三次已经能看见「为什么不能线性」。

对每个关节分别套同一条 $s (t)$ ，叫同步插值：大家同一时刻到站。若某轴行程特别大，会拖着别的轴一起放慢——PTP 的常规做法。

三次多项式：起停速度按成 0

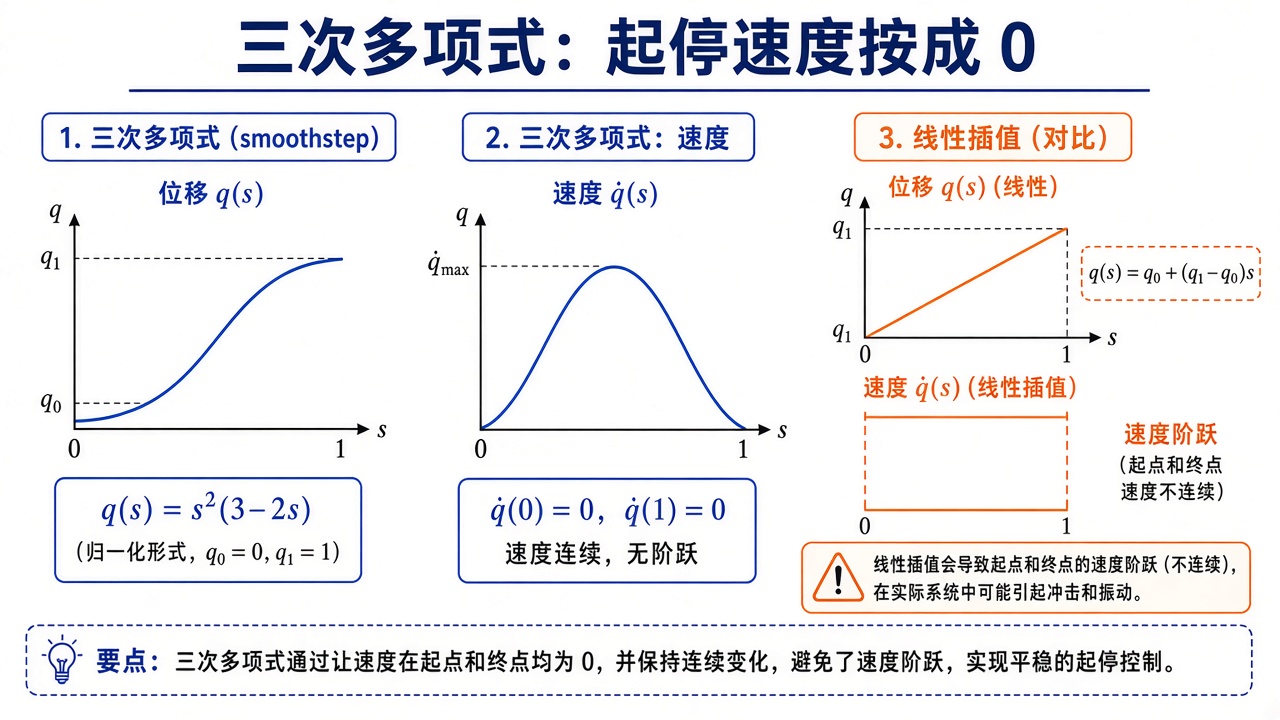

图解说明：左： $q (s)$ 是 S 形 smoothstep。中： $\dot{q}$ 两端为 0、中间鼓包。右：线性插值的速度是带悬崖的矩形。

逐步推导：四个边界条件怎样定出

s^{2} (3 - 2 s)

（点击展开）

每个关节独立，下面把 $q$ 当成标量。设

q (t) = a_{0} + a_{1} t + a_{2} t^{2} + a_{3} t^{3}, t \in [0, T] .

四个条件：

$q (0) = q_{0}$ $\Rightarrow$ $a_{0} = q_{0}$ 。
$\dot{q} (0) = 0$ $\Rightarrow$ $a_{1} = 0$ （一次项必须没有，否则 $t = 0$ 处速度不是 0）。
$q (T) = q_{1}$ $\Rightarrow$ $q_{0} + a_{2} T^{2} + a_{3} T^{3} = q_{1}$ 。
$\dot{q} (T) = 0$ $\Rightarrow$ $2 a_{2} T + 3 a_{3} T^{2} = 0$ ，即 $a_{3} = - \frac{2}{3 T} a_{2}$ 。

把 4 代入 3：

a_{2} T^{2} - \frac{2}{3} a_{2} T^{2} = q_{1} - q_{0} \Rightarrow \frac{1}{3} a_{2} T^{2} = Δ q \Rightarrow a_{2} = \frac{3 Δ q}{T^{2}}, a_{3} = - \frac{2 Δ q}{T^{3}},

其中 $Δ q = q_{1} - q_{0}$ 。于是

q (t) = q_{0} + 3 Δ q (\frac{t}{T})^{2} - 2 Δ q (\frac{t}{T})^{3} .

令 $s = t / T$ ，就是

q (s) = q_{0} + s^{2} (3 - 2 s) Δ q .

验证导数： $\frac{d}{d s} [s^{2} (3 - 2 s)] = 6 s - 6 s^{2} = 6 s (1 - s)$ ，在 $s = 0, 1$ 处为 $0$ ，在 $s = 1 / 2$ 处最大。 $\dot{q} = \frac{d q}{d s} \cdot \frac{1}{T}$ ，所以峰值角速度是线性情形（ $Δ q / T$ ）的 $1.5$ 倍：中间更快，用来补上两端的「慢」。

五次多项式再加 $\ddot{q} (0) = \ddot{q} (T) = 0$ ，系数表更长，思想相同：边界条件个数 = 多项式次数 + 1。

四、数字直觉

取 $q_{0} = (- 0.5, 1.4)$ ， $q_{1} = (1.2, - 0.4)$ ， $T = 1 s$ （demo 默认）：

线性： $| q ̇ |$ 常数，两端像悬崖。
三次：两端 $| q ̇ | = 0$ ，中间鼓包。
两条手路径都是弯的，而且是同一条弯：关节空间走同一条线段，FK 的像就是同一条曲线。时间分配只改变沿这条弯路的快慢（以及 $| v | = | J \dot{q} |$ ），不改变形状。只有笛卡尔规划才能强迫手走直线。

五、常见疑问

Q：为什么不在 $(x, y)$ 里直接 lerp 再 IK？
可以，那叫笛卡尔直线。必须每步 IK，还要选肘上/肘下保持连续，靠近工作空间边界会奇异。本课先把关节 PTP 讲透，避免两套规划搅在一起。

Q：三次会不会超关节限？
两端在限位内，smoothstep 单调， $q (s)$ 是 $q_{0}$ 与 $q_{1}$ 的凸组合，不会超出两端角的区间。这是三次相对高次振荡的优点。

Q：和 PID 什么关系？
轨迹生成参考 $q_{d} (t), {\dot{q}}_{d} (t)$ ；PID 或计算力矩让真 $q$ 去追 $q_{d}$ 。没有光滑 $q_{d}$ ，控制器再好也在追一个跳跃。

Q：时间 $T$ 怎么选？
看电机额定速度 / 加速度：三次峰值 $\dot{q}$ 与 $\ddot{q}$ 不能超限。超了就加大 $T$ ，或改梯形速度去「削峰」。

六、代码在做什么

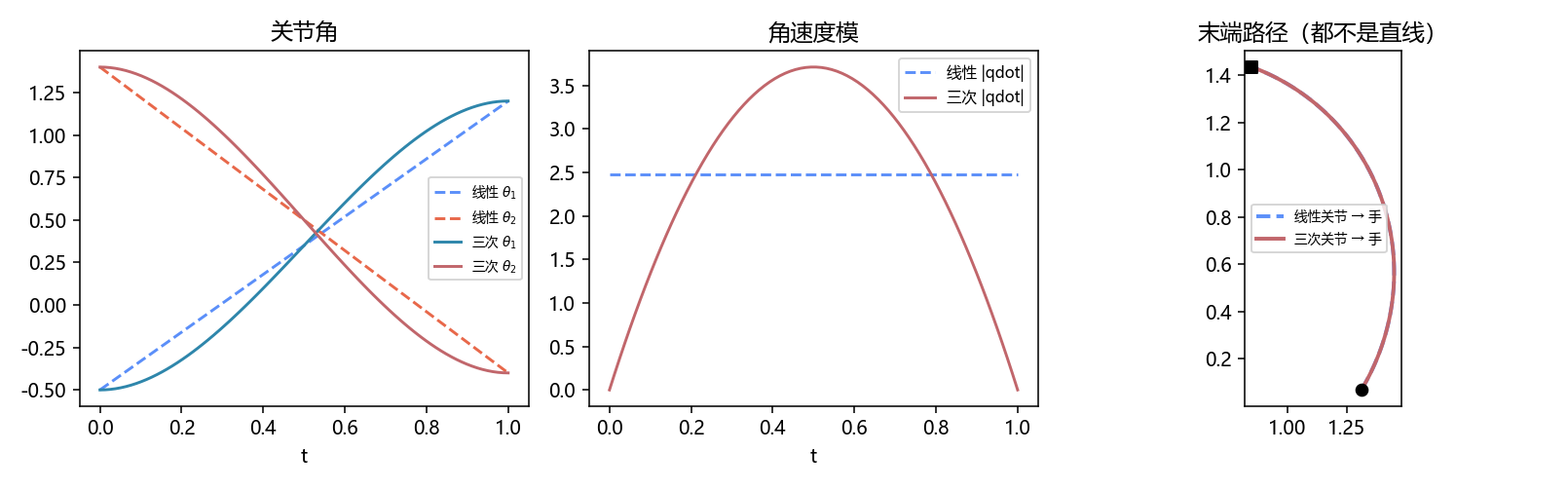

traj_joint.png 三张：关节角、角速度模、FK 末端路径。虚线线性，实线三次。C++ 本课不另写：插值是标量多项式，Python 更合适。运动学章的 fk2r.hpp 可用来核对手坐标。

线性 vs 三次

bash

cd docs/robotics/trajectory/code
python demo.py

七、小结

概念	一句话
路径 / 轨迹	形状 vs 形状+时刻表
关节 PTP	在 $q$ 里插值；手一般走弯
线性插值	简单，起停速度跳
smoothstep	$s^{2} (3 - 2 s)$ ；两端速度 0
下游	逆动力学前馈、笛卡尔直线、ROS 2 的 joint trajectory

下一章动力学：有了 $q (t)$ ，要产生 $\ddot{q}$ 该用多大 $τ$ 。
