机器人建模方法：DH 把杆件收成矩阵链

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

2R 三角公式 写两根杆刚刚好。六轴再手写 $\cos ({\theta }_1+{\theta }_2+\cdots )$ 会疯。Denavit–Hartenberg（DH） 给每一关节四个几何数，齐次矩阵连乘就得到基座到末端。本章把「为什么是四个参数、一帧矩阵怎么乘、和 2R 公式如何对上」写清楚。旋转矩阵为什么必须 $det=1$ 见 李群。

---

一、通俗理解：相邻两根杆之间要说清四件事

空间里一个刚体相对另一个，一般要 $6$ 个数（三平移 + 三旋转）。为什么 DH 只用 $4$ 个？因为我们规定了坐标系怎么贴在关节上：

• 每个转动关节的 $z$ 轴沿着那根转轴；
• $x$ 轴沿着两根 $z$ 的公垂线。

贴完之后，相邻系之间只剩下：沿公垂线走多远（杆长 $a$）、绕公垂线扭多少（扭角 $\alpha$）、沿自己的 $z$ 滑多远（偏置 $d$）、绕 $z$ 转多少（关节角 $\theta$）。四个标量，不多不少。

换一套贴法（modified DH / Craig 约定）数字会变，但「四个标量 + 齐次阵连乘」这件事不变。本章与 demo 用经典顺序：

绕 $z$ 转 $\theta$ → 沿 $z$ 移 $d$ → 沿 $x$ 移 $a$ → 绕 $x$ 转 $\alpha$。

读任何 DH 表，先看教材用的是哪一套，不要混抄矩阵。以代码 dh() 的乘法顺序为准。

保姆级：四个字母各管哪一截。 站在关节 $i-1$ 的坐标系里，想到关节 $i$ 去：先绕自己的 $z$ 转到下一根公垂线对准的方位（$\theta$），再沿 $z$ 滑到公垂线高度（$d$），再沿公垂线（新的 $x$）走到下一根轴（$a$），最后绕 $x$ 把 $z$ 扭到下一根转轴方向（$\alpha$）。平面臂 $\alpha =d=0$，只剩「转 $\theta$、沿杆走 $a$」，就是运动学章的 $T(\theta ,a)$。

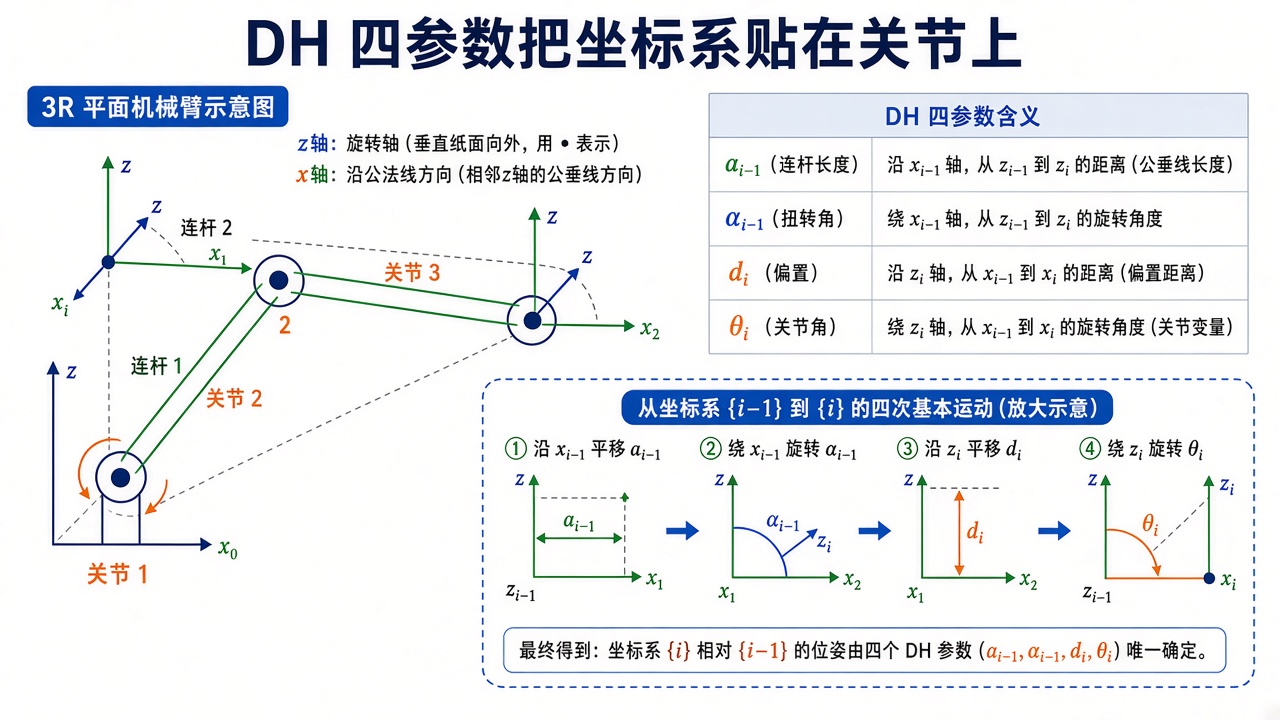

图解说明：每关节 $z$ 沿转轴，$x$ 沿公垂线。四步：$\theta \to d\to a\to \alpha$。平面 3R 的 $\alpha =d=0$。

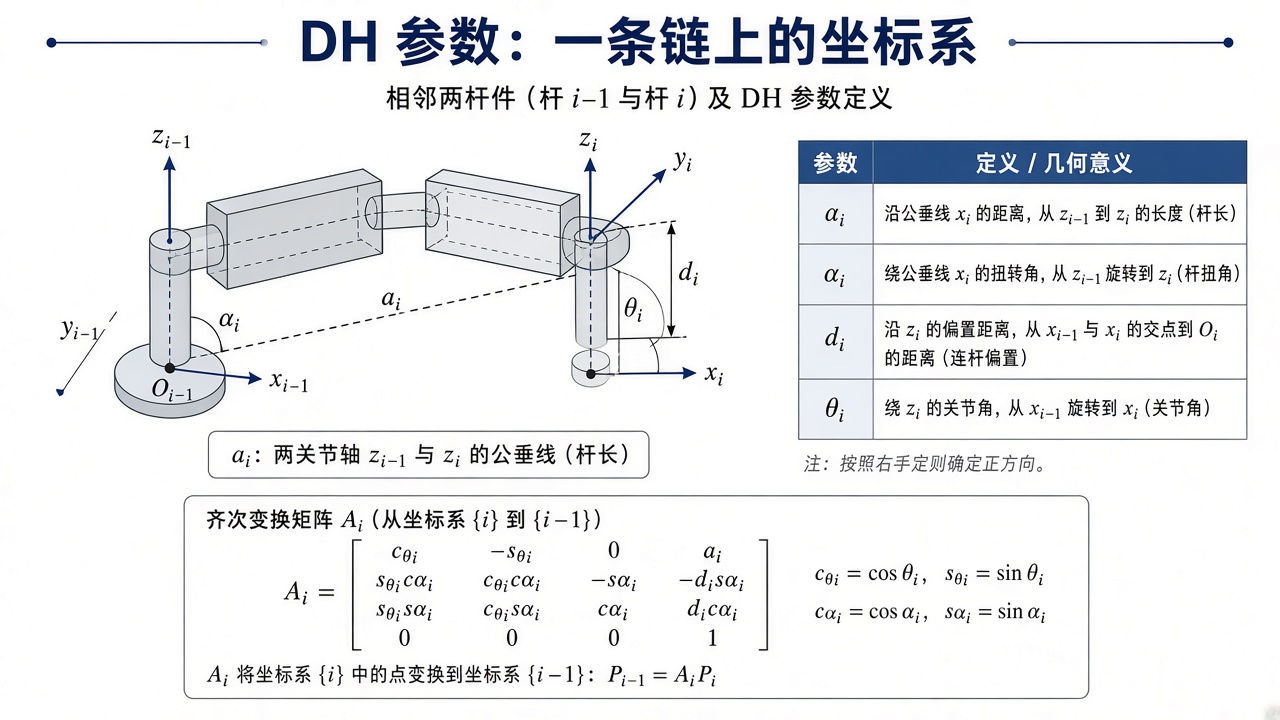

图解说明：相邻系 $\{i-1\}$ 与 $\{i\}$ 之间，$a$ 杆长，$\alpha$ 扭角，$d$ 偏置，$\theta$ 关节角。右手定则。

动画说明：平面 3R，每节坐标系贴在关节上。$\theta$ 变了，齐次阵连乘，末端跟着走。杆长与 demo 相同。

---

二、一帧齐次变换：把四步写成一个 $4\times 4$

每一步都是一个简单 $4\times 4$。乘在一起（与 dh() 一致）：

$$A_i=\left(\begin{array}{cccc}{c}_{\theta }& -s_{\theta }{c}_{\alpha }& s_{\theta }{s}_{\alpha }& a{c}_{\theta }\\ s_{\theta }& c_{\theta }{c}_{\alpha }& -c_{\theta }{s}_{\alpha }& a{s}_{\theta }\\ 0& s_{\alpha }& c_{\alpha }& d\\ 0& 0& 0& 1\end{array}\right).$$

保姆级读矩阵：

• 右上 $3\times 1$：下一坐标系原点写在当前系里。平面臂 $\alpha =d=0$ 时就是 $(a\cos \theta ,a\sin \theta ,0)$——「转完再沿杆走 $a$」，与运动学章 $T(\theta ,a)$ 相同。
• 左上 $3\times 3$：下一系的姿态。$\alpha =0$ 时就是平面旋转 $\theta$。
• 第三行：$\alpha \ne 0$ 才真正用上，表示 $z$ 轴扭出了纸面。平面臂第三行是 $[0,0,1,0]$。

整条链：

$$T_n^0=A_1{A}_2\cdots A_n.$$

左乘还是右乘？从基座往外乘：T = T @ A_i（Python 右乘下一帧）。这与「点的坐标先在末端表示，再一帧帧送回基座」一致。

逐步推导：四步初等变换怎样乘成 $A_i$（点击展开）

每一小步都是「只转或只移」的 $4\times 4$。经典 DH 顺序：

$${\mathrm{Rot}}_z(\theta ){\mathrm{Trans}}_z(d){\mathrm{Trans}}_x(a){\mathrm{Rot}}_x(\alpha ).$$

写开（$c_{\theta }=\cos \theta$ 等）：

$${\mathrm{Rot}}_z(\theta )=\left(\begin{array}{cccc}{c}_{\theta }& -s_{\theta }& 0& 0\\ s_{\theta }& c_{\theta }& 0& 0\\ 0& 0& 1& 0\\ 0& 0& 0& 1\end{array}\right),{\mathrm{Trans}}_z(d)=\left(\begin{array}{cccc}1& 0& 0& 0\\ 0& 1& 0& 0\\ 0& 0& 1& d\\ 0& 0& 0& 1\end{array}\right),$$$${\mathrm{Trans}}_x(a)=\left(\begin{array}{cccc}1& 0& 0& a\\ 0& 1& 0& 0\\ 0& 0& 1& 0\\ 0& 0& 0& 1\end{array}\right),{\mathrm{Rot}}_x(\alpha )=\left(\begin{array}{cccc}1& 0& 0& 0\\ 0& c_{\alpha }& -s_{\alpha }& 0\\ 0& s_{\alpha }& c_{\alpha }& 0\\ 0& 0& 0& 1\end{array}\right).$$

从右往左乘（先作用 ${\mathrm{Rot}}_x$）。平面情形 $\alpha =d=0$，后两个矩阵几乎是单位阵加「沿 $x$ 走 $a$」，前两个合成运动学章的 $T(\theta ,a)$ 再补一行 $[0,0,1,0]$ 和一列齐次。一般 $\alpha \ne 0$ 时，右上角仍是「下一原点」，但姿态块会把 $z$ 扭出纸面——这就是空间臂需要的。

验算右上角：$\alpha =d=0$ 时下一原点应是 $(a{c}_{\theta },a{s}_{\theta },0)$，与正文矩阵第四列一致。

---

三、和 2R 公式对上（数字级验算）

平面转动关节：$\alpha =0,d=0,a=\ell ,\theta$ 为变量。两帧：

$$A_1{A}_2=\left(\begin{array}{cccc}\cos ({\theta }_1+{\theta }_2)& -\sin ({\theta }_1+{\theta }_2)& 0& {\ell }_1\cos {\theta }_1+{\ell }_2\cos ({\theta }_1+{\theta }_2)\\ \sin ({\theta }_1+{\theta }_2)& \cos ({\theta }_1+{\theta }_2)& 0& {\ell }_1\sin {\theta }_1+{\ell }_2\sin ({\theta }_1+{\theta }_2)\\ 0& 0& 1& 0\\ 0& 0& 0& 1\end{array}\right).$$

右上两维正好是 运动学 的 $x,y$。姿态块是 ${\theta }_1+{\theta }_2$，即末端朝向。DH 不是另一种物理，是同一套几何的表格化。

---

四、平面 3R 在做什么

三根杆 $a=(0.6,0.5,0.35)$，把每个 $A_i$ 累乘，记下每一帧原点，就得到折线。没有逆解、没有雅可比——本章只证明「DH 链能画出一只手臂」。空间臂 $\alpha \ne 0$ 时 $z$ 轴不再全平行，矩阵第三行才真正用上。

给真实六轴填 DH 表的口诀（标准 DH）：

1. 给每个关节轴画 $z_i$；
2. 作 $z_{i-1}$ 与 $z_i$ 的公垂线，作为 $x_i$，交点定原点；
3. 读 $a_i$（公垂线长）、${\alpha }_i$（两 $z$ 夹角）、$d_i$、$thet{a}_i$；
4. 平行轴时公垂线不唯一，选方便测量的那条，$a$ 仍是垂直距离。

ROS 2 的 URDF 用「xyz + rpy」而不是 DH 表，但正运动学仍然是齐次变换连乘；读 URDF 时可把每条 <joint> 想成一帧 $A_i$。

---

五、常见疑问

Q：标准 DH 和 modified DH 差在哪？
坐标系贴在连杆「前关节」还是「后关节」，以及乘法顺序（先 $a,\alpha$ 还是先 $d,\theta$）。矩阵不能混用。 本仓库只实现标准 DH。

Q：为什么我的末端差一个符号？
最常见：$\theta$ 的零位与图纸不一致；或 $A_i$ 乘反了（A @ T vs T @ A）。用 2R 特例对照三角公式最快。

Q：偏置 $d$ 什么时候非零？
相邻关节轴异面（不共面也不平行）时，公垂线之外还要沿 $z$ 走一截。SCARA 的竖直轴、许多工业臂的后三轴都有 $d$。

Q：标定是在标 DH 吗？
工厂出厂有一套名义 DH；测量后微调 $a,\alpha ,d$ 以及 $\theta$ 的零偏，叫运动学标定。思想仍是同一条链。

---

六、代码在做什么

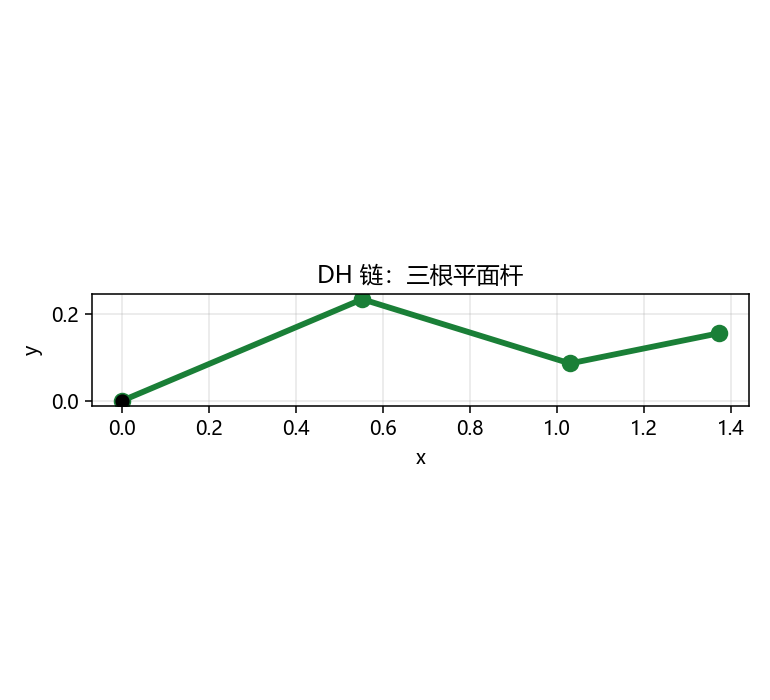

demo.py 对 $\theta =(0.4,-0.7,0.5)$ 调用 fk_chain，打印末端 $xy$ 与旋转块 $R$，并画出三杆折线 dh_3r.png。

---

七、小结

概念	一句话
四个参数	关节轴贴法把 6 个相对位姿减成 4 个
$A_i$	一帧 $4\times 4$；平面臂大量零
连乘	$T=A_1\cdots A_n$；Python 右乘下一帧
与 2R	三角是 $n=2$、$\alpha =d=0$ 的展开
下游	标定、URDF、李群上的姿态、旋量 / PoE

下一章 李群：$R$ 不能当 ${\mathbb{R}}^9$ 随便加，指数映射才是「小转动」的正确加法。机构怎么连成闭链见 机构学。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Denavit & Hartenberg, “A Kinematic Notation…” (1955)
2. Craig, Introduction to Robotics（标准 DH 表与画法）
3. 对照 运动学 的 2R 公式验算 $A_1{A}_2$
