机器人学导论:先分清「手在哪」和「角是哪」

WARNING

🧪 Beta公测版本提示:教程主体已完成,正在优化细节,欢迎大家提Issue反馈问题或建议。

机器人学不是「把电机手册背完」。它先问三个几何问题:这个机构还能动几下(自由度)?手能扫到哪些点(工作空间)?描述姿态用几个数、这些数构成什么形状(构型空间)? 后面每一章都在给其中某一个问题配公式。控制回路见 控制论导论;真机坐标系见 ROS 2。领域地图:机器人学

正文给结论和图像;需要逐步计数或拓扑时点开「逐步推导」。建议第一遍只读三个词——自由度、工作空间、构型空间——能用自己的话分开,再往下翻。


一、通俗理解:机器人是带约束的刚体串

把每根杆当成不会弯的尺子(刚体),关节当成「只允许某一种相对运动」的铰链:

  • 转动关节(revolute,R):只能绕一根轴转,像肘。
  • 移动关节(prismatic,P):只能沿一根轴滑,像抽屉。

开链(串联臂):一端钉在基座,另一端是手。从基座数到手指,中间没有环。工业六轴臂、本笔记的平面 2R,都是开链。开链的好处是正运动学几乎就是「从根往叶把变换乘起来」;坏处是末端精度会把每一级误差累加。

闭链(四杆、并联平台):杆连成环。自由度变少,刚度往往变好,但位置分析要解环闭合方程。机构学 专门干这个。

机器人学怎么拆

图解说明:本领域八章的顺序。先几何后力;开链算手,闭链数自由度。底栏接到控制与 ROS 2。


二、自由度:先数,再建模

平面一个未约束刚体有 3 个自由度:x,y 加上转角 θ。空间刚体有 6 个:三个平动 + 三个转动。每个关节再锁掉一些。

平面开链 n 个转动关节、基座钉死:自由度就是 n。所以 2R 手臂有 2 个自由度——两根杆、两个角,手在平面上的 (x,y) 一般也能对上(局部),但姿态(末端朝向)不能任意指定,因为还缺一个角。3R 平面臂才能同时管位置和朝向。

空间开链六轴工业臂:6 个自由度,刚好对着刚体的 6 个。七轴冗余臂自由度 >6,同一位姿可以有一整族构型,用来躲奇异、躲障碍。

闭链用 Gruebler 公式,见机构学章。导论只要求你养成习惯:先问 M 等于几,再决定用几个广义坐标 q q 选关节角,是因为电机装在关节上,传感器读的也是关节。

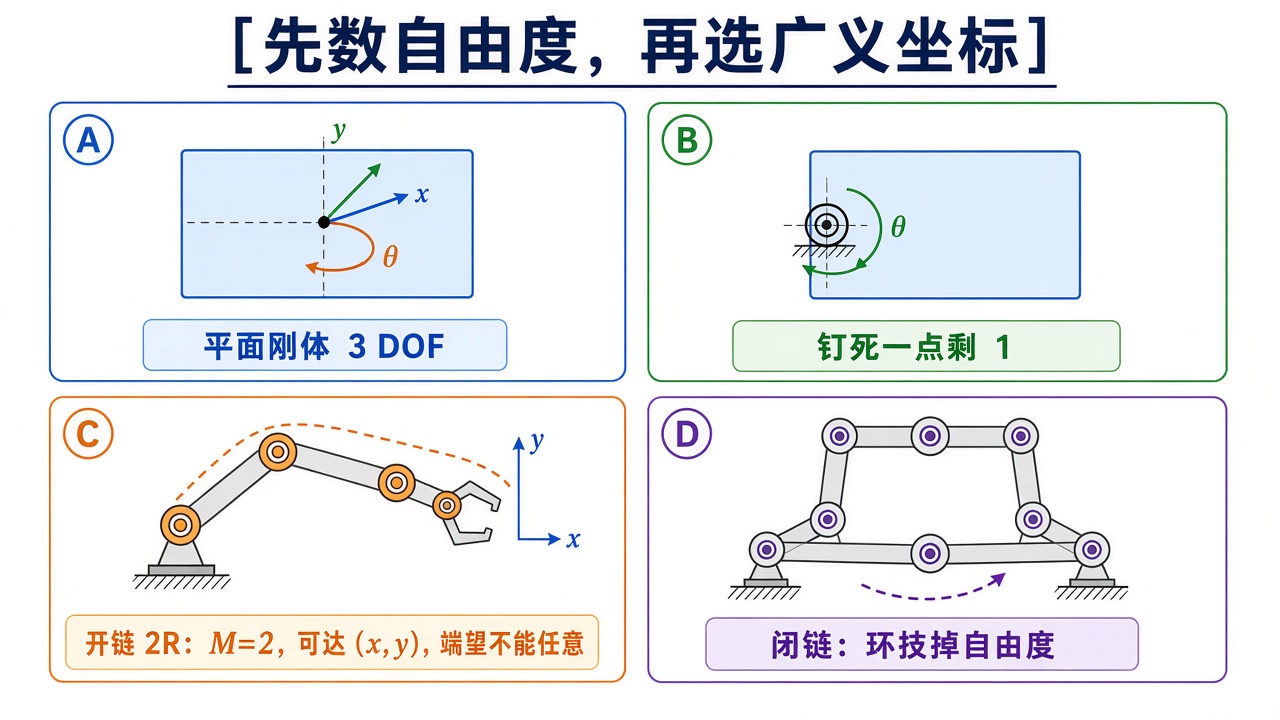

先数自由度,再选广义坐标

图解说明:平面自由刚体 3 个自由度;钉死一点剩转动;开链 2R 的 M=2 管得了 (x,y) 管不了朝向;闭链再被环约束扣掉自由度。

保姆级:什么叫「一个自由度」。 你能独立发号施令的 moter 个数,通常就等于 M。2R 有两个电机,你给 (θ1,θ2) 一对数字,整臂姿态被定死,手落到唯一的点。你不能再要一个「末端朝向」——那是第三个任务,需要第三根杆(平面 3R)或空间腕。

逐步推导:平面刚体 3 个数从哪来,开链为什么 M=n(点击展开)

平面里一个未钉死的刚体,要说清三件事:原点在哪的 xy,以及它转了多少 θ。再多一个数就是重复描述(刚体内部点的相对位置已经被「刚」锁死)。

空间刚体要六个:x,y,z 加滚转、俯仰、偏航(或等价的旋转矩阵 / 四元数)。这就是后面 李群SE(3) 维数。

开链:基座钉死,先扣掉基座那 3 个(或空间 6 个)。每加一个转动关节,只放回 1 个相对角。所以平面开链 n 个转动关节,M=n。这不是经验口诀,是「刚体自由度 − 铰链约束」。四杆那种闭链会多出「环必须闭得上」的约束,公式见 机构学 的 Gruebler。

2R 的手有两个笛卡尔坐标,任务空间维数也是 2,和 M 碰巧相等,所以一般能局部跟住位置,但末端朝向 θ1+θ2 被位置绑死,不能独立指定。这就是「自由度要和任务配对」:你想要的输出有几维,机构至少要有几维。


三、工作空间 ≠ 构型空间(最容易混的两个词)

工作空间(workspace):末端(手)在笛卡尔平面/空间里能到的点集。平面 2R 是圆环带

|12|x2+y21+2.

外圆:两杆伸直;内圆:两杆尽量折叠。1=2 时内圆缩成原点,手可以摸到基座。

构型空间(configuration space, C-space):用关节角当坐标的空间。2R 的 (θ1,θ2) 是一个矩形(若角不限则是环面 S1×S1,因为 2π0 是同一个角)。在构型空间里画直线,映射到工作空间一般是弯的。 这就是下一章轨迹规划必须先声明「在哪一组坐标里插值」的原因。

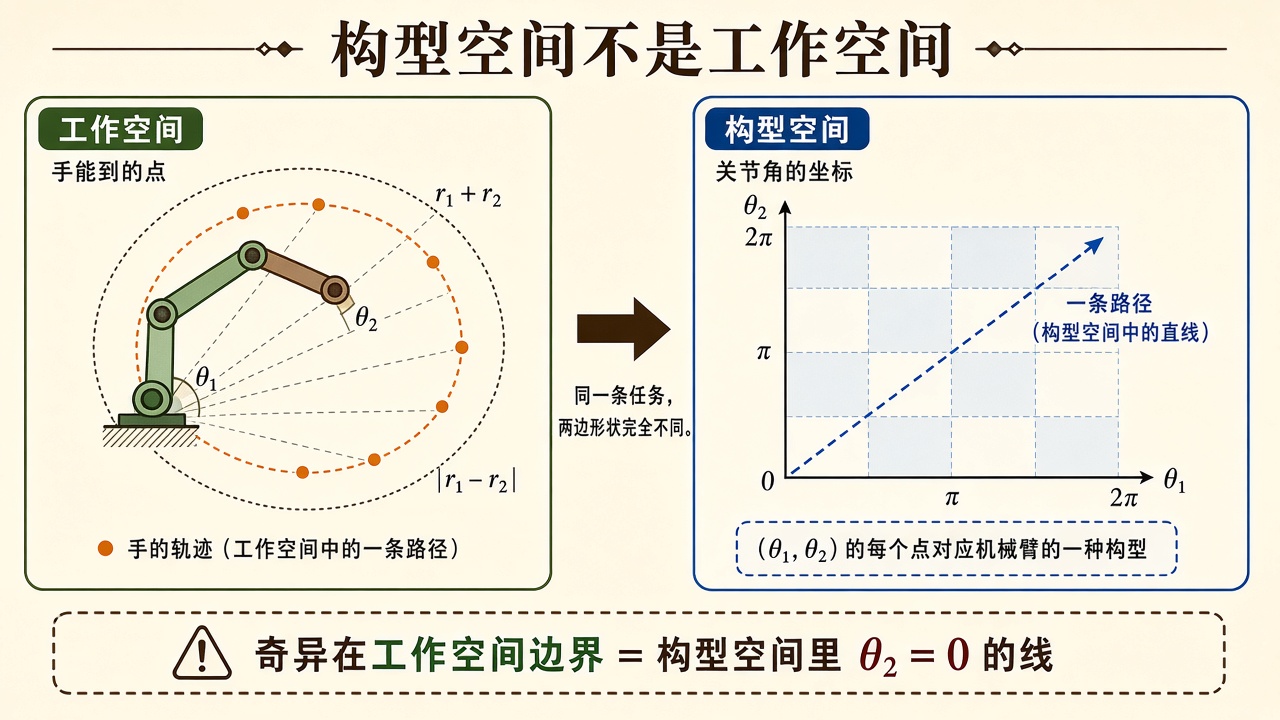

构型空间不是工作空间

图解说明:左是手能到的圆环;右是 θ1-θ2 平面。同一条任务,两边形状完全不同。奇异落在工作空间边界,对应 θ2=0±π

动画说明:右图 θ 走直线,左图手在圆环带里走出香蕉弯。参数与 demo 相同:1=12=0.7

任务空间:你真正关心的输出,常常是手的位姿,有时还加「避开人」。任务空间里的直线,通常要在构型空间里解逆运动学才能跟踪。

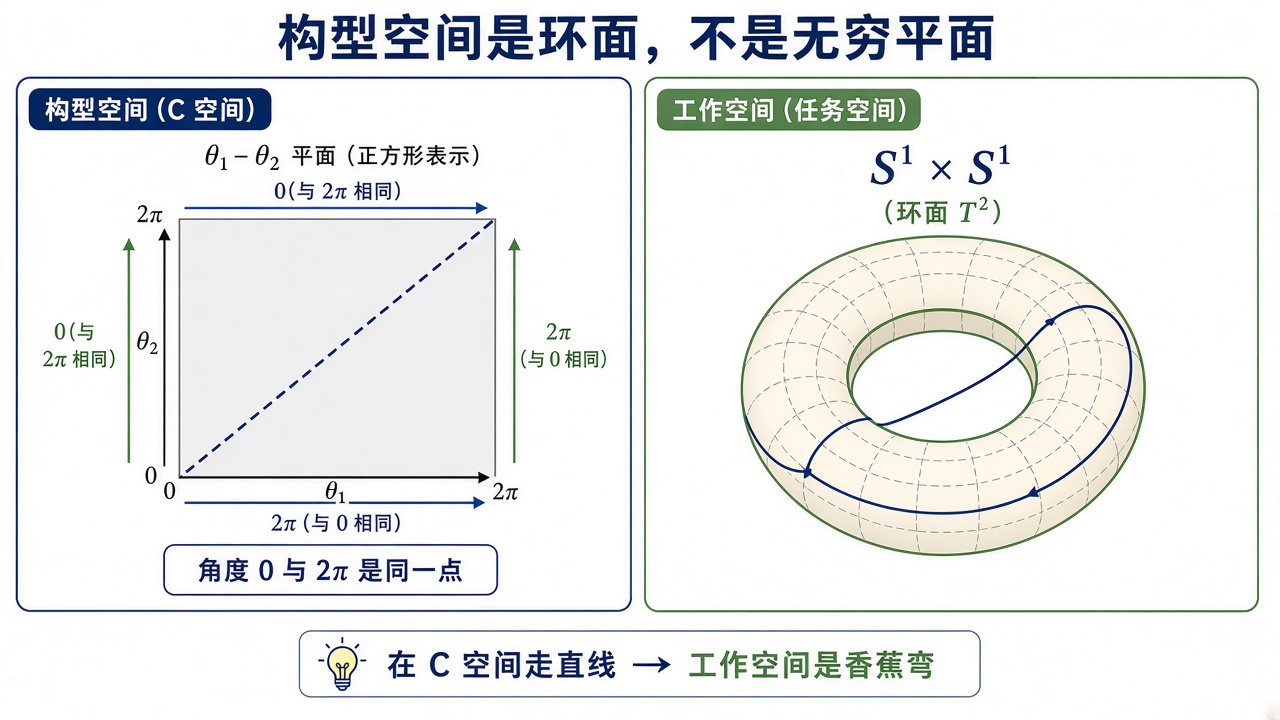

构型空间是环面,不是无穷平面

图解说明:左:θ1-θ2 正方形对边粘合(02π 是同一点)。右:粘完是环面 S1×S1。在 C 空间走直线,工作空间一般是香蕉弯。

逐步推导:为什么 2R 的构型空间是环面而不是矩形(点击展开)

关节角 θθ+2π同一个物理姿态(转了一整圈回到原处)。所以单个转动关节的坐标不是直线 R,而是圆 S1。两个独立转动关节就是两个圆的笛卡尔积 S1×S1,几何上是环面(甜甜圈面)。

画图时我们仍把 (θ1,θ2) 画成平面上的矩形 [π,π]2,但必须记住左右边、上下边要粘起来:一条看起来「撞墙」的轨迹,物理上可能从另一侧冒出来。轨迹规划里若直接把 q0=179 线性插到 q1=179,矩形上看着要走 358,环面上其实只差 2——这就是角度必须先 unwrap / 选最短弧 的原因。

工作空间是手在 xy 平面里扫出的点集,是圆环带;构型空间是关节自己住的环面。同一条任务,两边形状完全不同。demo 里 θ 走直线、手走香蕉弯,就是这场「形状不同」的一次目击。

demo 把 2R 的可达点采样成云,再在构型空间画一条 θ 直线,把对应的手路径叠在圆环上——你会看见香蕉弯。


四、后面每一章各管一块

你卡住的句子去哪一章
给定角,手在哪?给定点,角怎么弯?速度怎么映射?运动学
关节角如何随时间光滑地从 A 到 B?轨迹规划
要这么加速,电机力矩多大?重力会不会把臂拽下去?动力学
六轴不能再手写两行余弦,坐标系怎么贴?DH 建模
旋转矩阵九个数为什么不能当向量加?万向节死锁?李群
四根杆连成圈还能动吗?曲柄转一圈另一边只是摆?机构学
刚体瞬时运动怎样写成「绕轴转并沿轴挪」?旋量

数学上,正运动学是 f:qx;雅可比是 J=f/q;动力学是第二套映射 τq¨。先把 fJ 搞熟,再谈力。


五、常见疑问

Q:机器人和机械臂是一回事吗?
本笔记默认「刚体 + 关节」的操作臂与机构。轮式底盘的差速运动学、视觉伺服、抓取规划都是后续专题,不塞进这八章。

Q:为什么一上来是平面 2R,不是 UR5?
2R 已经有正逆解两支、工作空间圆环、雅可比奇异、拉格朗日 2×2。六轴只是把矩阵变大、逆解变成数值迭代。思想在 2R 上一次讲透,DH 再负责「怎么往 6 轴扩」。

Q:角用度还是弧度?
公式和 NumPy 的 sin/cos 只用弧度。打印、看图再用 rad2deg。混用是运动学第一大笔误。

Q:和 ROS 2 什么关系?
URDF 描述的是开链(或 mimic 的假闭链);robot_state_publisher 做的就是正运动学连乘;TF 树就是一串齐次变换。本领域把公式算明白,ROS 课才不是在背命令。


六、代码在做什么

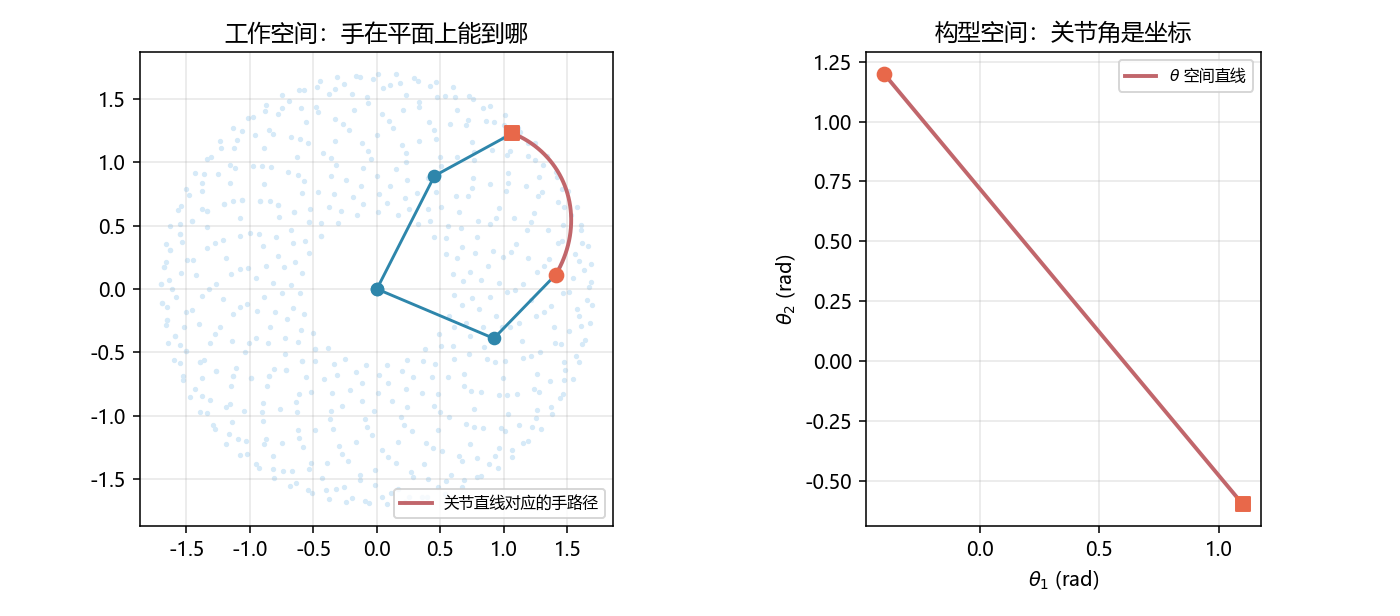

overview_cspace.png:左圆环云 + 两个姿态的手臂折线 + 关节直线对应的手路径;右 θ 平面里那条直线。终端打印半径理论区间 [0.3,1.7]1=1,2=0.7)。

导论:C 空间与工作空间


七、小结

概念一句话
开链 / 闭链树还是环;正运动学难易差一档
自由度 M独立广义坐标个数
工作空间手能到的笛卡尔点集
构型空间关节角自己的坐标系
下游运动学,再 轨迹

下一章 运动学:把「角 → 点」写成公式,并问反过来有几解。

📥 Code

FileViewDownload
demo.pyOpenDownload
exercise.pyOpenDownload

参考

  1. Craig, Introduction to Robotics(开篇:位姿、自由度)
  2. Lynch & Park, Modern Robotics(构型空间叙事)
  3. Siciliano et al., Robotics: Modelling, Planning and Control
