s15 序列模型：RNN → LSTM → GRU

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

文本是有顺序的——"我爱你"和"你爱我"是两回事。序列模型专门处理这种时序数据。词向量从哪来见文本表示；抛弃循环、改用全体互看见 Transformer。本章把 RNN 的连乘梯度账算清楚，再看 LSTM 那条加法公路为什么能让句首主语活到句末。

一、为什么序列需要专门的模型？

传统的全连接网络（MLP）和卷积网络（CNN）在处理序列数据时有根本性的局限：

MLP 的问题：

输入维度固定——无法处理变长序列
每个输入位置独立处理——"我/爱/你"三个词分别进入三层神经元，没有时序关联
参数与位置绑定——第 1 个词的权重只能学第 1 个位置的特征

CNN 的问题：

卷积核有固定感受野——只能看到局部上下文
虽然可以通过堆叠层增大感受野，但长距离依赖仍然难以建模
不是为序列专门设计的，缺乏显式的时序记忆机制

序列模型的核心需求：

变长输入处理能力
参数跨时间步共享（同一套参数处理不同位置）
显式的记忆机制，能捕捉长距离依赖
输入顺序敏感

循环神经网络（RNN）通过一个优雅的循环结构同时满足了以上所有需求。

二、RNN：循环的魔力

2.1 一个 cell 是什么

外面看到的「五个蓝块」不是五套网络，是同一台小机器用了五次。这台小机器叫 cell（细胞）：每次只吃当前这一个字和上一格留下的记忆，吐出这一格的新记忆（以及可选的输出）。

RNNCell : (x_{t}, h_{t - 1}) \mapsto h_{t}

PyTorch 里 nn.RNNCell 就是这一格；nn.RNN 是把这一格在整段序列上自动循环。后面 LSTM / GRU 同理：LSTMCell / GRUCell 走一步，LSTM / GRU 走整段。世界模型里的 RSSM 之所以用 GRUCell 而不是 GRU，就是每一步还要插先验 / 后验，必须自己控循环。

2.2 核心公式

RNN 细胞内部只有一本账——隐藏状态 $h$ 。没有「先决定留多少、再决定写多少」，每一步都是整包搅匀：

h_{t} = \tanh (W_{h} h_{t - 1} + W_{x} x_{t} + b)

$h_{t} \in R^{d_{h}}$ ：时间步 $t$ 的隐藏状态（hidden state），是网络此刻的全部记忆
$h_{t - 1}$ ：上一格记忆——已经揉进了 $x_{1}, \dots, x_{t - 1}$
$x_{t} \in R^{d_{x}}$ ：当前这个字 / 这一帧
$W_{h} \in R^{d_{h} \times d_{h}}$ ：记忆到记忆的权重（循环连接，五个蓝块共用这一套）
$W_{x} \in R^{d_{h} \times d_{x}}$ ：当前输入写进记忆的权重
$\tanh$ ：把每一维压到 $(- 1, 1)$ ，防止数值炸掉

核心直觉： $h_{t}$ 是「刚才记住的」和「现在读到的」线性混合，再挤过 $\tanh$ 。像人读书：每读一个词，旧印象和这个词搅在一起，变成新印象。代价是：旧印象没有原路可走，必须整包过矩阵和非线性。

demo 里对应 MyRNNCell：h = tanh(W_ih(x) + W_hh(h_prev))。完整实现见 code-demo，文件在仓库 docs/applied/nlp/sequence-models/code/demo.py。

2.3 时间展开（Unrolling）

同一个细胞（同一套 $W_{h}, W_{x}$ ）在不同时间步被反复调用。把时间拉开，它看起来像很深的全连接网——每一层一个时间步，但所有层共享参数：

x_1 → [RNN] → h_1 → [RNN] → h_2 → [RNN] → h_3 → ... → h_T
         ↑共享W_h,Wx↑      ↑共享W_h,Wx↑

序列多长都是这一套数，模型体积不随句长增长。这就是「能处理变长输入」的来源。

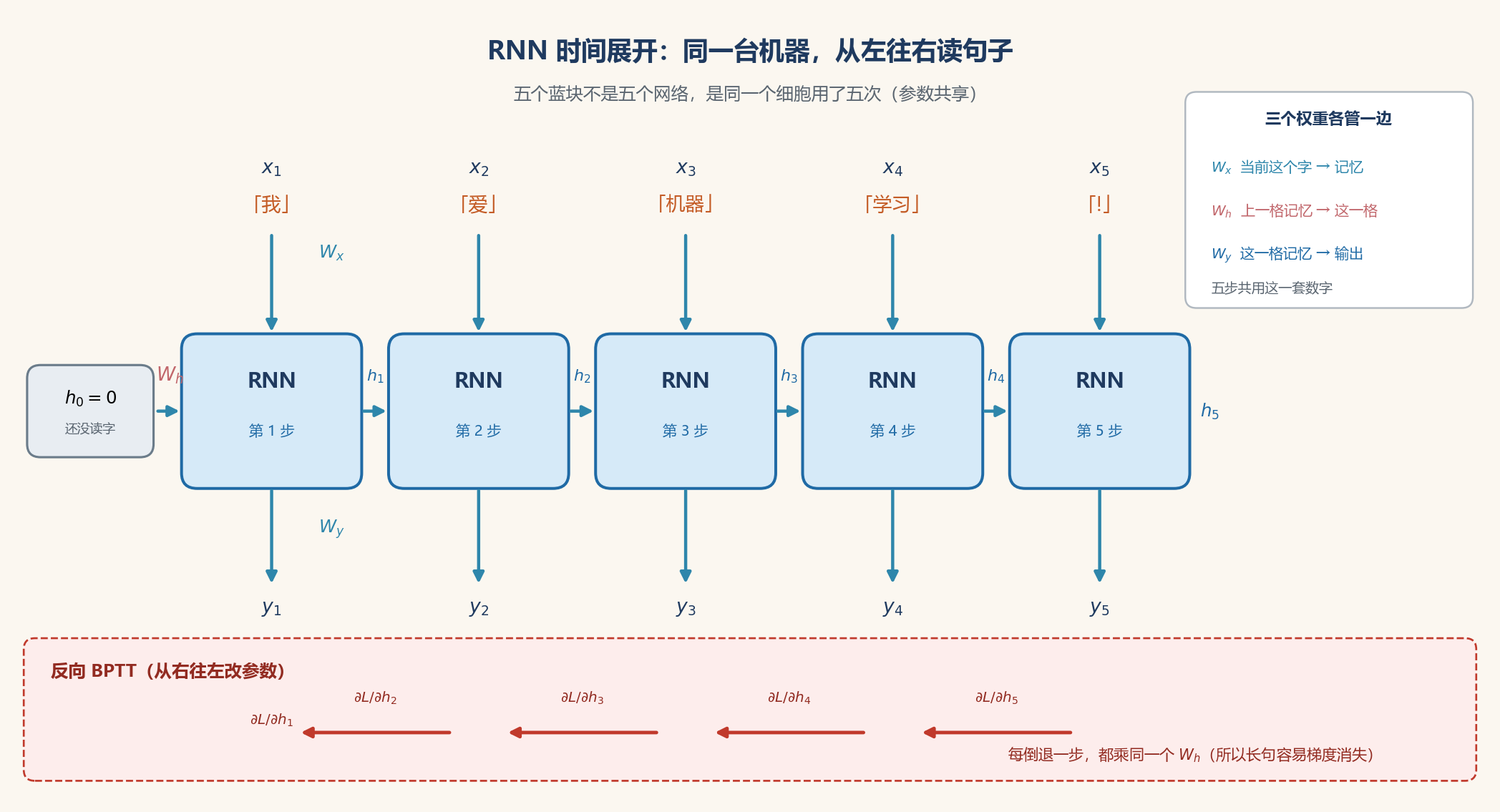

RNN 时间展开

怎么读这张图：五个蓝块是同一个细胞用了五次。从上往下：字 $x_{t}$ 经 $W_{x}$ 进记忆；从左往右：上一格记忆经 $W_{h}$ 传到这一格；再往下：记忆经 $W_{y}$ 变成输出 $y_{t}$ 。底栏红箭头是训练时从右往左回传，每倒退一步都乘同一个 $W_{h}$ 。

2.4 BPTT：梯度为什么是「乘法」在时间里走

训练时要把最后的损失 $L$ 告诉很早的 $h_{1}$ ，好改那一套共享的 $W_{h}$ 。这叫 BPTT（Backpropagation Through Time，沿时间反向传播）。算法和普通反向传播是同一套链式法则，只是这条链沿着时间排开。

$W_{h}$ 的梯度要累加每一步的贡献（因为每一步都用了它）：

\frac{\partial L}{\partial W_{h}} = \sum_{t = 1}^{T} \frac{\partial L_{t}}{\partial W_{h}}

要让第 $T$ 步的损失碰到第 $1$ 步的记忆，必须把相邻两格的影响连乘起来：

\frac{\partial L}{\partial h_{1}} = \frac{\partial L}{\partial h_{T}} \cdot \frac{\partial h_{T}}{\partial h_{T - 1}} \cdot \frac{\partial h_{T - 1}}{\partial h_{T - 2}} \dots \frac{\partial h_{2}}{\partial h_{1}} = \frac{\partial L}{\partial h_{T}} \prod_{t = 2}^{T} \frac{\partial h_{t}}{\partial h_{t - 1}}

RNN 的前向是 $h_{t} = \tanh (z_{t})$ 、 $z_{t} = W_{h} h_{t - 1} + W_{x} x_{t}$ ，所以相邻两步之间那一项就是

\frac{\partial h_{t}}{\partial h_{t - 1}} = diag (\tanh^{'} (z_{t})) W_{h}

「信息以乘法的方式在时间中传播」说的不是输入里写了个乘号，而是：

旧记忆对更晚记忆的影响，等于一串「 $\tanh^{'}$ 再乘 $W_{h}$ 」连乘。 前向每走一步，旧信息被矩阵打一次折、再被 $\tanh$ 挤一次；反传要原路回去，折扣就连乘。

$| \tanh^{'} (z) | \leq 1$ ，多数位置远小于 $1$ 。 $W_{h}$ 的谱范数也常常 $< 1$ 。于是每倒退一步大约再乘一个小于 $1$ 的因子 $γ$ 。打个折扣账：

倒退步数	若每步 $γ = 0.8$	直觉
$1$	$0.8$	上一字还在
$10$	${0.8}^{9} \approx 0.13$	已经淡了
$20$	${0.8}^{19} \approx 0.014$	几乎没了
$50$	${0.8}^{49} \sim 10^{- 5}$	句首梯度到不了句末

这就是梯度消失：不是公式写错了，是这条乘法链太长。若每次 $γ > 1$ ，连乘则会梯度爆炸。长句、长轨迹里，RNN 学不会「第一句的主语管最后那个动词」，根子在这里。

逐步推导：从

h_{t} = \tanh (W_{h} h_{t - 1} + \dots)

到连乘

diag (\tanh^{'}) W_{h}

（点击展开）

$h_{t} = \tanh (z_{t})$ ， $z_{t} = W_{h} h_{t - 1} + W_{x} x_{t}$ 。对向量值 $\tanh$ 逐元素，雅可比是对角阵 $diag (\tanh^{'} (z_{t}))$ ，再右乘 $W_{h}$ （因为 $z$ 对 $h_{t - 1}$ 线性）。于是

\frac{\partial h_{t}}{\partial h_{t - 1}} = diag (1 - \tanh^{2} (z_{t})) W_{h} .

$\tanh^{'} \leq 1$ ，等号只在 $0$ 处。 $T$ 步连乘后，若每步谱半径 $γ < 1$ ，范数以 $γ^{T}$ 掉。这和导数的链式法则是同一句话，只是链沿着时间排了 $T$ 节，而且每节共用同一个 $W_{h}$ 。

LSTM 把「对 $h$ 的连乘」改成「对 $c$ 的连乘 $f_{t}$ 」。若遗忘门接近 1，连乘不衰减，梯度可以沿细胞状态走很远。门是 sigmoid 出来的，可以学习「这一维先别忘」。

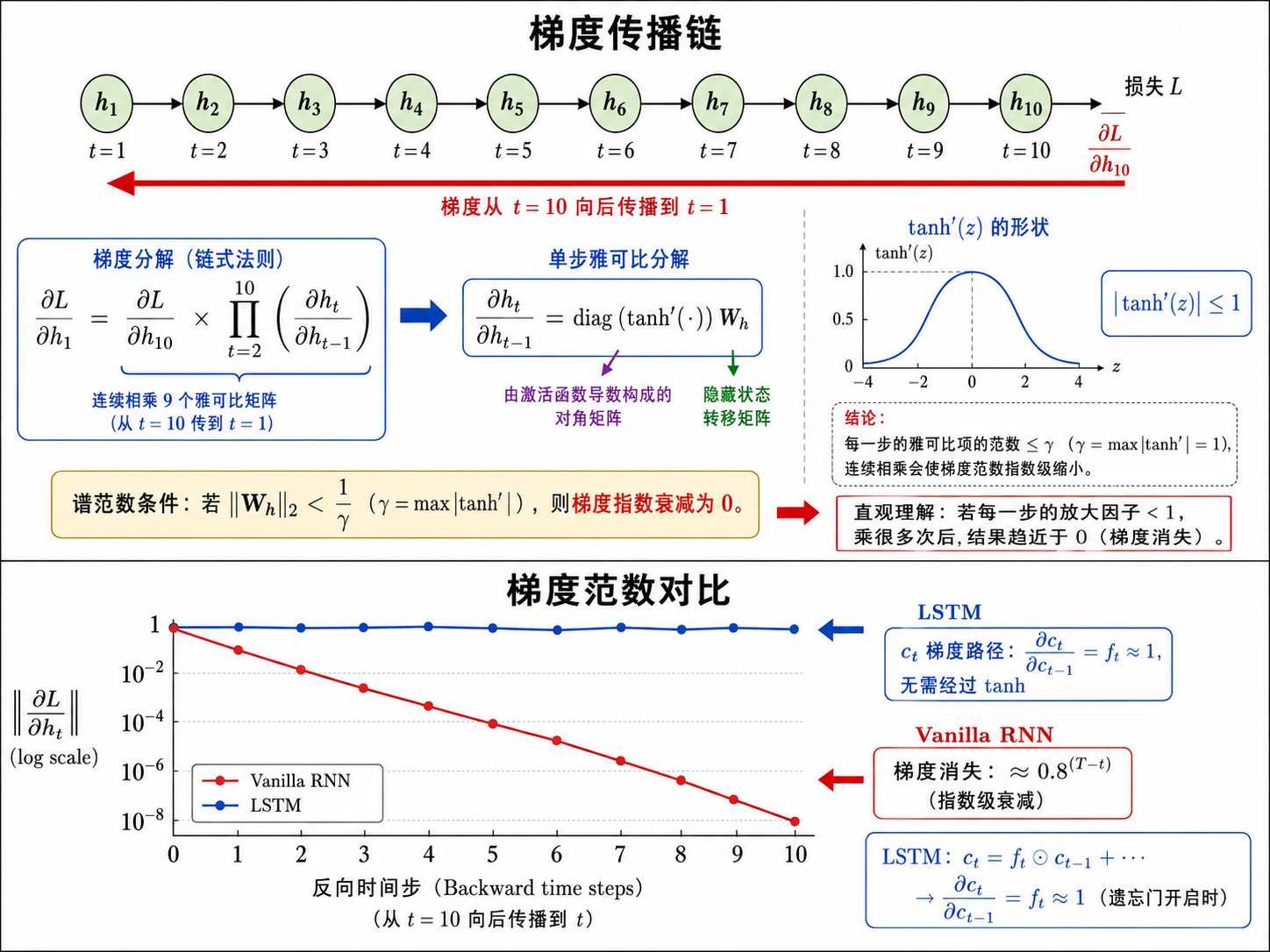

梯度消失可视化

怎么读这张图：上半是链式法则拆成「每步一个雅可比」；下半对数坐标里，普通 RNN 的 $∥ \partial L / \partial h_{t} ∥$ 往回走直线往下掉，LSTM 的细胞状态几乎走平。

三、LSTM：另开一条加法公路，再装三个门

LSTM（Long Short-Term Memory，Hochreiter & Schmidhuber, 1997）没有改 BPTT 这套算法，改的是细胞前向怎么走：不要让长期记忆每一步都过 $W_{h}$ 和 $\tanh$ 。

3.1 一个 cell 上，RNN 和 LSTM 差在哪

	RNN cell	LSTM cell
保管的状态	只有 $h_{t}$	两本账： $c_{t}$ （长期笔记）和 $h_{t}$ （这一步对外输出）
一步接口	$(x_{t}, h_{t - 1}) \to h_{t}$	$(x_{t}, h_{t - 1}, c_{t - 1}) \to (h_{t}, c_{t})$
旧记忆怎么变成新的	整包： $h_{t} = \tanh (W_{h} h_{t - 1} + W_{x} x_{t})$	公路上加： $c_{t} = f_{t} ⊙ c_{t - 1} + i_{t} ⊙ {\tilde{c}}_{t}$
有没有开关	无	三个门 $f, i, o$ ，每个都是 $0 \sim 1$ 的旋钮
反传时相邻两步乘什么	$diag (\tanh^{'}) W_{h}$	在 $c$ 上主要是遗忘门 $f_{t}$

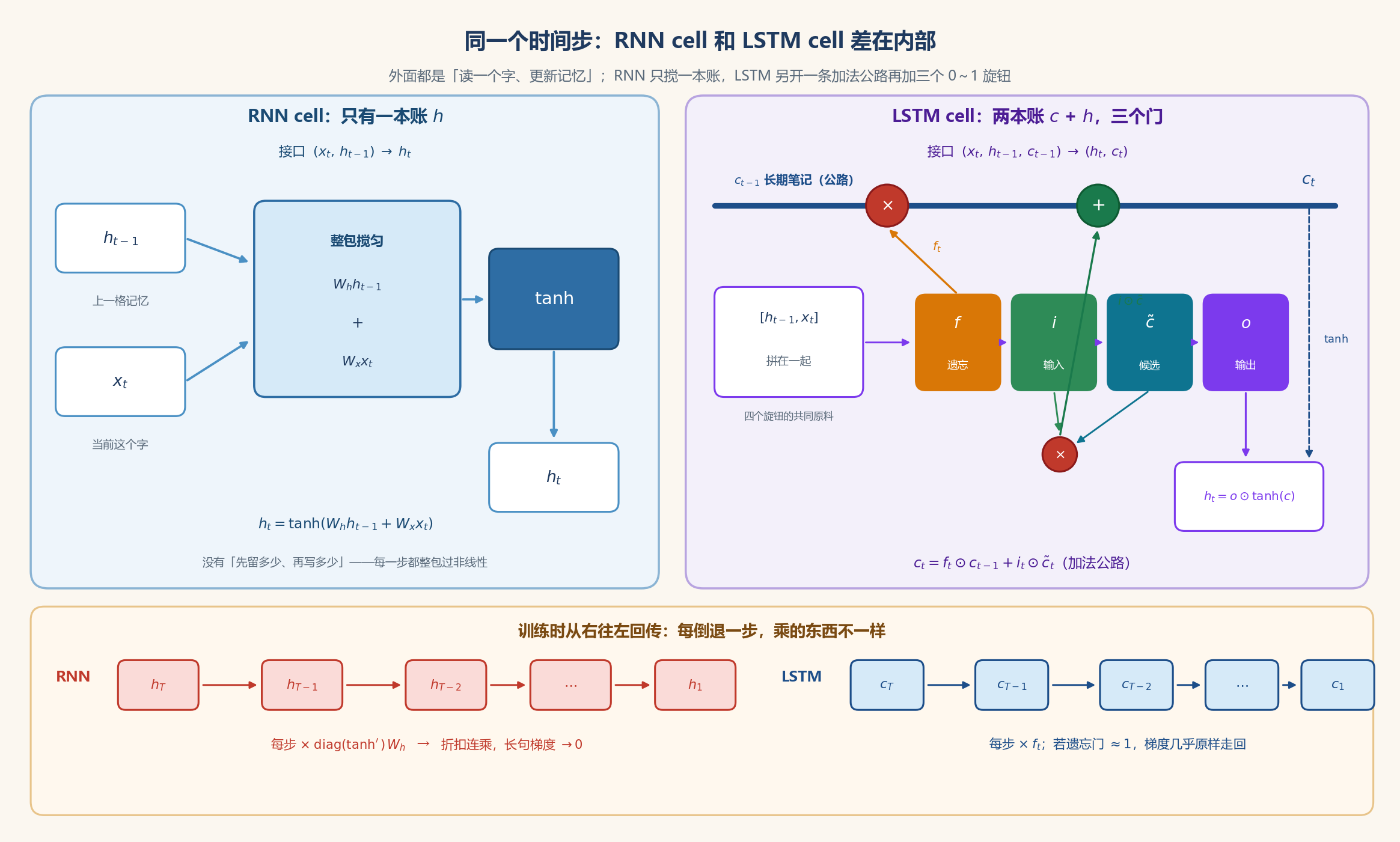

同一个时间步：RNN cell 与 LSTM cell

怎么读这张图：左栏是 RNN—— $h_{t - 1}$ 和 $x_{t}$ 搅匀过 $\tanh$ 就变成 $h_{t}$ 。右栏顶上那条粗线是细胞状态 $c$ ，旧笔记乘遗忘门、新内容乘输入门，再加在一起；下面四个色块是从 $[h_{t - 1}, x_{t}]$ 拧出来的旋钮。底栏：训练回传时，RNN 连乘 $\tanh^{'} W_{h}$ ，LSTM 在公路上连乘 $f_{t}$ 。

3.2 「乘法传播」对应哪条公式，门要解决什么

上一节 2.4 BPTT 里，RNN 相邻两步乘的是 $diag (\tanh^{'}) W_{h}$ 。有用的主语和没用的语气词都挤在同一个 $h$ 里，每一步还被 $\tanh$ 再压一遍。我们需要的是：

一条可以几乎原样往前加的笔记 $c_{t}$ （不要每步搅匀）
一组学出来的 0～1 开关，决定这条笔记「擦掉哪几维、写入哪几维、对外露出哪几维」

门不是 discrete 的 0/1 电闸，是 sigmoid 拧出来的连续旋钮，这样才能对 $W_{f}$ 求导。

3.3 细胞状态 $c_{t}$ 怎样引进来

先不管门，只看 LSTM 最狠的那一行——给记忆另开一本账，默认用加法更新：

c_{t} = f_{t} ⊙ c_{t - 1} + i_{t} ⊙ {\tilde{c}}_{t}

$c_{t - 1}$ ：上一格的长期笔记（可以一路从句首抬过来）
$f_{t}$ ：遗忘门，逐维决定旧笔记留几成（ $⊙$ 是逐元素乘，每个记忆槽位自己的开关）
${\tilde{c}}_{t}$ ：根据当前字新写的候选内容
$i_{t}$ ：输入门，决定新内容写进笔记几成

当某一维 $f_{t} = 1$ 、 $i_{t} = 0$ 时，这一维就是 $c_{t} = c_{t - 1}$ ：原样拷贝，不过 $\tanh$ ，也不乘 $W_{h}$ 。 这就是「信息高速公路」。有东西要记时再把 $i_{t}$ 拧开，把 ${\tilde{c}}_{t}$ 加上去——加，而不是整包替换。

3.4 三个门是怎样从 $[h_{t - 1}, x_{t}]$ 拧出来的

门不看 $c$ 本身（经典 LSTM 如此），只看「上一刻对外说了什么」和「现在读到什么」：把 $h_{t - 1}$ 和 $x_{t}$ 拼接成一根长向量，各乘一套权重，再过 sigmoid / $\tanh$ 。

遗忘门 — 旧笔记留几成：

f_{t} = σ (W_{f} \cdot [h_{t - 1}, x_{t}] + b_{f})

输入门 — 新内容写几成：

i_{t} = σ (W_{i} \cdot [h_{t - 1}, x_{t}] + b_{i})

候选细胞状态 — 新内容本身（仍用 $\tanh$ 压到 $(- 1, 1)$ ）：

{\tilde{c}}_{t} = \tanh (W_{c} \cdot [h_{t - 1}, x_{t}] + b_{c})

输出门 — 笔记对外露几成（ $c$ 是内部账本， $h$ 才是这一步给下一层、给下一步门看的）：

o_{t} = σ (W_{o} \cdot [h_{t - 1}, x_{t}] + b_{o})

h_{t} = o_{t} ⊙ \tanh (c_{t})

$σ$ 把值挤到 $(0, 1)$ ，所以叫「门」： $0$ 关、 $1$ 开、中间半开。四个线性层在代码里常合成一次大矩阵乘，再 chunk 成四段（见 MyLSTMCell）。

读「我爱机器学习！」时可以这么想象（一维开关的卡通版）：

读到「我」：输入门打开，主语写进 $c$ 的某一维
读中间修饰：「爱」「机器」「学习」——遗忘门接近 $1$ ，主语那一维几乎原样加下去
读到「！」：也许拧小某些句法槽；输出门决定这一步的 $h$ 要不要强调句末语气

3.5 三门公式总表

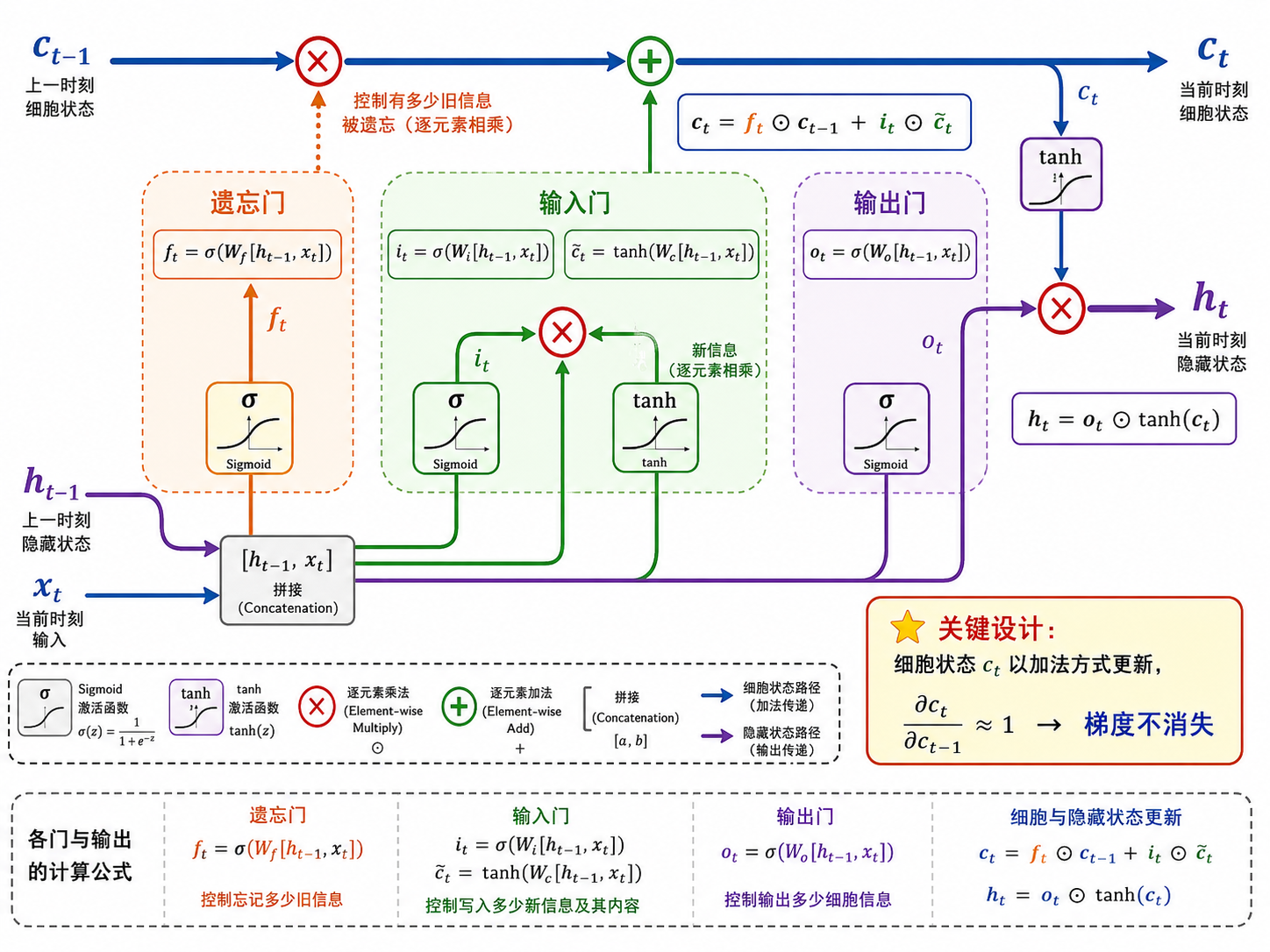

LSTM 三门详解

怎么读这张图：从左进 $c_{t - 1}$ 、 $h_{t - 1}$ 、 $x_{t}$ 。橙色遗忘门乘在公路上；绿色输入门和新候选 $\tilde{c}$ 相乘后加进公路；紫色输出门从 $c_{t}$ 滤出 $h_{t}$ 。黄框那行 $c_{t} = f ⊙ c_{t - 1} + i ⊙ \tilde{c}$ 就是加法路径。

demo 里对应的三行就是整章的核心：

python

c = f * c_prev + i * c_tilde   # 公路：留旧 + 写新
o = torch.sigmoid(o_gate)
h = o * torch.tanh(c)          # 对外只露一页笔记

3.6 门的直觉

门	作用	直觉
遗忘门 $f_{t}$	$f_{t} \approx 0$ ：这一维旧笔记清掉	「读到句号，清空前文句法槽」
输入门 $i_{t}$	$i_{t} \approx 1$ ：把 ${\tilde{c}}_{t}$ 写入	「遇到主语，记下谁在做事」
输出门 $o_{t}$	从 $c_{t}$ 滤出 $h_{t}$	「答题时只抄笔记里此刻用得上的几行」

LSTM 像一个有条理的学生做笔记：遗忘门决定擦掉哪几行，输入门决定写下新知识点，输出门决定举手发言时念哪几行。笔记本本身是 $c$ ，发言内容是 $h$ 。

3.7 为什么这样梯度就不易消失

对公路本身、在某一维上求导（ $f_{t}$ 暂时看成对 $c_{t - 1}$ 常数——门由 $h, x$ 算出来，不直接含 $c$ ）：

\frac{\partial c_{t}}{\partial c_{t - 1}} = f_{t}

若遗忘门学会 $f_{t} \approx 1$ （「这段主语还得留着」），这一步梯度是 $\times 1$ ，不是 $\times (diag (\tanh^{'}) W_{h})$ 。从 $c_{T}$ 走回 $c_{1}$ ：

\frac{\partial c_{T}}{\partial c_{1}} = f_{T} ⊙ f_{T - 1} ⊙ \dots ⊙ f_{2} \approx 1 ⊙ 1 ⊙ \dots

长期内容可以几乎原样走回句首。这是加法公路，不是每步搅匀。

两点不要推过头：

门自己的权重 $W_{f}, W_{i}, W_{o}$ 仍然要经过 sigmoid / $\tanh$ 反传，那些旁路还是有非线性。LSTM 减轻的是长期内容 $c$ 这条主干。
$f_{t}$ 若长期接近 $0$ ，这一维照样断。模型要学会「该留的时候把遗忘门拧到 $1$ 」——这也是为什么常把遗忘门偏置初始化成正数，训练初期先倾向于「多记住」。

一句话：RNN 的 cell 把记忆整包乘进下一步；LSTM 的 cell 把记忆放在 $c$ 里按元素加，三个门只是学出来的 0～1 开关。 反传仍是 BPTT，变的是这条链上每一步乘的是 $W_{h} \tanh^{'}$ 还是 $f_{t}$ 。

3.8 常见疑问

门是离散的开/关吗？ 不是。 $σ$ 输出落在 $(0, 1)$ 开区间，训练中是连续旋钮。说「打开 / 关掉」只是把靠近 $1$ / 靠近 $0$ 说成开关。

LSTM 改了反向传播算法吗？ 没有。还是 BPTT。改的是前向递推：多了一条 $c$ 的加法通路，雅可比从 $diag (\tanh^{'}) W_{h}$ 变成（主干上） $f_{t}$ 。

为什么还要 $h$ ，不直接把 $c$ 当输出？ $c$ 是内部笔记本，量级可以慢慢攒；对外给下一层、给下一步的门看时，先 $\tanh$ 压一压再被 $o_{t}$ 筛选，避免把还没整理的长期笔记整本泄露出去。下一步的三个门吃的是 $h_{t - 1}$ 和 $x_{t}$ ，不直接吃 $c_{t - 1}$ （经典 LSTM）。

五个蓝块和 cell 是什么关系？ 蓝块 = 同一细胞的五次调用。RNN / LSTM 的差别全部发生在一块内部；展开方式、共享参数、BPTT 的「沿时间连乘」框架是一样的。

四、GRU：LSTM 的精简版

Cho et al. (2014) 提出 GRU（Gated Recurrent Unit），把 LSTM 的三个门收成两个，并且不再单独保管 $c_{t}$ ：长期记忆和对外输出共用一本 $h$ 。主干仍然是加法插值（所以梯度通路和 LSTM 同类），不是 RNN 那种整包 $\tanh$ 。

重置门（reset gate）— 控制忽略多少历史信息：

r_{t} = σ (W_{r} \cdot [h_{t - 1}, x_{t}])

更新门（update gate）— 控制保留多少旧状态 vs 写入多少新状态：

z_{t} = σ (W_{z} \cdot [h_{t - 1}, x_{t}])

候选隐藏状态— 用重置门过滤后的历史 + 当前输入：

{\tilde{h}}_{t} = \tanh (W_{h} \cdot [r_{t} ⊙ h_{t - 1}, x_{t}])

最终隐藏状态— 更新门做线性插值：

h_{t} = (1 - z_{t}) ⊙ h_{t - 1} + z_{t} ⊙ {\tilde{h}}_{t}

GRU 的核心直觉是 $z_{t}$ （更新门）同时做了 LSTM 遗忘门和输入门的工作。当 $z_{t} \approx 0$ 时， $h_{t} \approx h_{t - 1}$ （保留全部历史）；当 $z_{t} \approx 1$ 时， $h_{t} \approx {\tilde{h}}_{t}$ （完全更新为新状态）。

五、RNN vs LSTM vs GRU 对比

特性	RNN	LSTM	GRU
门数量	0	3	2
状态变量	$h_{t}$	$h_{t}$ , $c_{t}$	$h_{t}$
梯度传播	指数衰减	加法路径（稳定）	加法路径（稳定）
参数量	$2 d_{h} (d_{h} + d_{x})$	$4 d_{h} (d_{h} + d_{x})$	$3 d_{h} (d_{h} + d_{x})$
训练速度	快	慢	中等
长序列表现	差	最好	好
典型场景	简单时序预测	机器翻译、复杂序列	当 LSTM 太大时替代

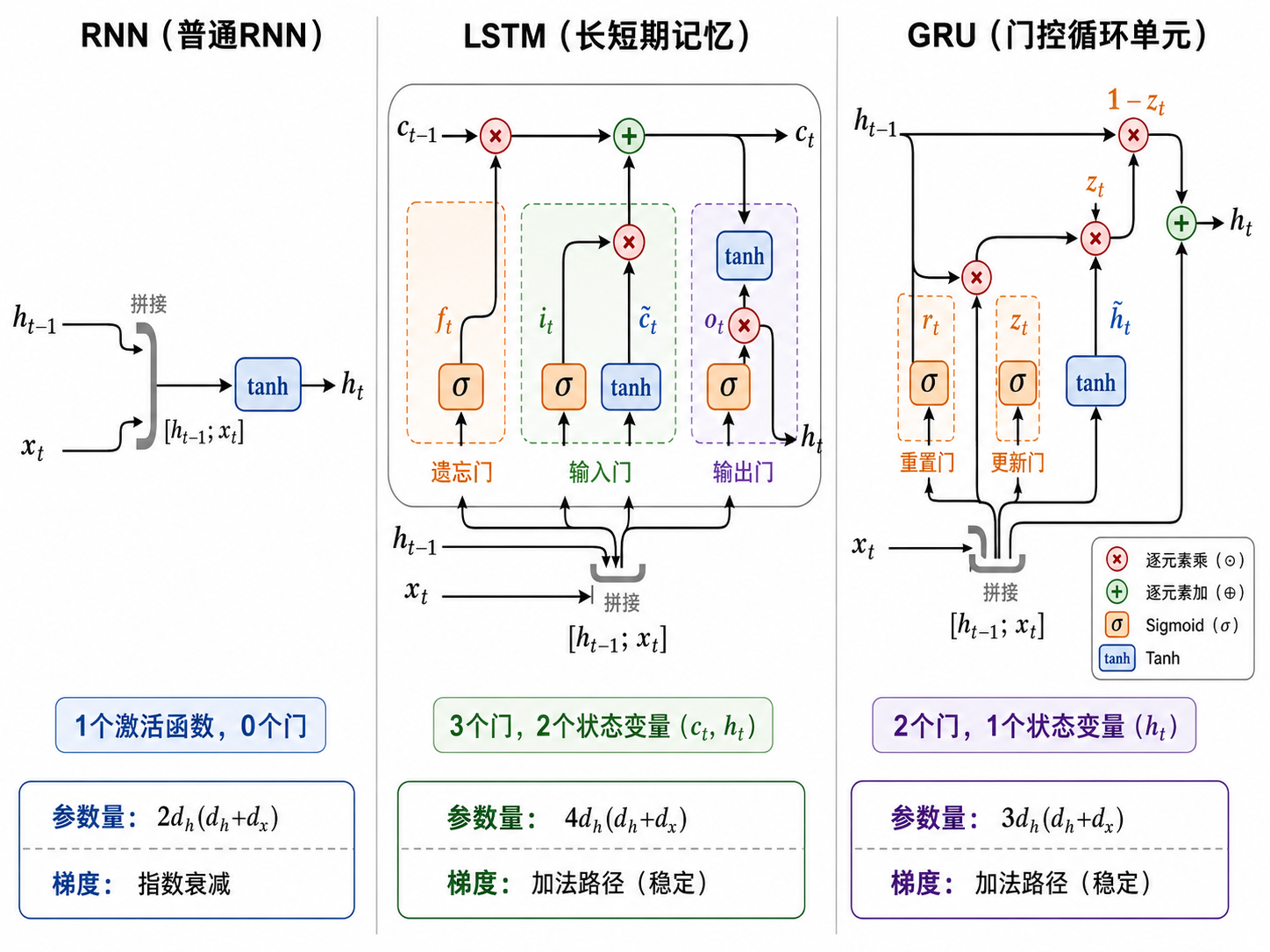

RNN vs LSTM vs GRU 架构对比

六、双向 RNN

标准 RNN/LSTM/GRU 只能从左到右处理序列—— $t$ 时刻的隐藏状态只包含 $t$ 之前的信息。但在很多 NLP 任务中， $t$ 时刻的输出需要同时利用左右两侧的上下文。

双向 RNN（Bidirectional RNN）同时运行两个独立的循环网络：

前向 RNN：从左到右处理， $\vec{h_{t}} = RNN (x_{t}, \vec{h_{t - 1}})$
后向 RNN：从右到左处理， $\overset{\leftarrow}{h_{t}} = RNN (x_{t}, \overset{\leftarrow}{h_{t + 1}})$
拼接输出： $h_{t} = [\vec{h_{t}}; \overset{\leftarrow}{h_{t}}]$

双向 RNN 在序列标注（NER、词性标注）和文本分类中极其有效。但无法用于自回归生成（因为你无法看到"未来"的词）。

七、RNN vs Transformer：时代的交替

2017 年 Transformer 出现后，RNN 系模型在 NLP 中的主导地位逐渐被取代。但这并不意味着 RNN 不再重要：

场景	选择
长序列（>2048 tokens）且追求最优效果	Transformer（全局自注意力）
流式/实时处理、逐时间步推理	RNN/LSTM（自然支持）
计算资源受限	GRU（参数少、推理快）
时间序列预测（金融、传感器）	LSTM（仍广泛使用）
学习 RNN 原理、BPTT、门控机制	必须掌握（本章重点）

学习价值：RNN→LSTM→GRU→Transformer 这条技术演进路线的每一步都解决了一个明确的问题。只有理解了每一步"为什么"，才能真正理解 Transformer 的注意力机制"好在哪里"。

八、本节小结

概念	一句话总结
cell	一步映射；RNN 是 $(x, h) \to h$ ，LSTM 是 $(x, h, c) \to (h, c)$
RNN	同一套参数在时间上循环；记忆整包过 $W_{h}$ 和 $\tanh$
乘法传播	$\partial h_{t} / \partial h_{t - 1} = diag (\tanh^{'}) W_{h}$ ，连乘导致梯度消失
BPTT	仍是链式法则，沿展开后的时间往回传；LSTM 没改这套算法
细胞状态 $c_{t}$	加法公路 $c_{t} = f ⊙ c_{t - 1} + i ⊙ \tilde{c}$ ， $\partial c_{t} / \partial c_{t - 1} = f_{t}$
遗忘 / 输入 / 输出门	三个 sigmoid 旋钮：留旧、写新、对外露哪几维
GRU	LSTM 精简版：合并 $c$ 和 $h$ ，双门，仍是加法插值
双向 RNN	前向+后向处理，适合标注任务
Transformer	s16 主题，注意力取代循环连接

下一节 s16 Attention 与 Transformer 将讨论：序列模型的 seq2seq 架构遇到什么瓶颈，注意力机制如何优雅地解决它，并最终催生了取代 RNN 的全新范式。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

Hochreiter, S. & Schmidhuber, J. (1997). Long Short-Term Memory. Neural Computation. (LSTM) [doi:10.1162/neco.1997.9.8.1735]
Cho, K., et al. (2014). Learning Phrase Representations using RNN Encoder-Decoder for Statistical Machine Translation. EMNLP 2014. (GRU) [arXiv:1406.1078]
Sutskever, I., Vinyals, O., & Le, Q. V. (2014). Sequence to Sequence Learning with Neural Networks. NeurIPS 2014. (Seq2Seq) [arXiv:1409.3215]
