信源编码:频繁符号为什么要短码 ​

WARNING

🧪 Beta公测版本提示:教程主体已完成,正在优化细节,欢迎大家提Issue反馈问题或建议。

无噪声时,压缩的极限是熵:平均码长 L≥H。Huffman 是一种前缀码,把概率大的符号放在短分支上。容量与噪声留给 香农 和 信道编码;允许主动失真见 率失真。

正文先讲前缀与 Kraft;需要把 L≥H 或四人字母表的合并顺序展开时,点开「逐步推导」。


一、前缀码与 Kraft ​

前缀码:没有任何码字是另一个码字的前缀,才能即时解码(不必等结束符)。平均长度

L=∑ipiℓi≥H(p),

当 pi=2−ℓi 时可以精确取等号;一般独立同分布信源按 n 个符号分组编码时,每符号平均码长 Ln/n→H。

保姆级:为什么「前缀」这么重要。 电文是 0/1 连在一起写的,没有逗号。若 A=0、B=01,看见 0 你不知道是已经结束的 A,还是 B 的开头。若任何码字都不是别的码字的前缀(A=0、B=10、C=110、D=111),译码器可以贪心往下吃:走到叶子就输出一个符号。这叫即时可解。

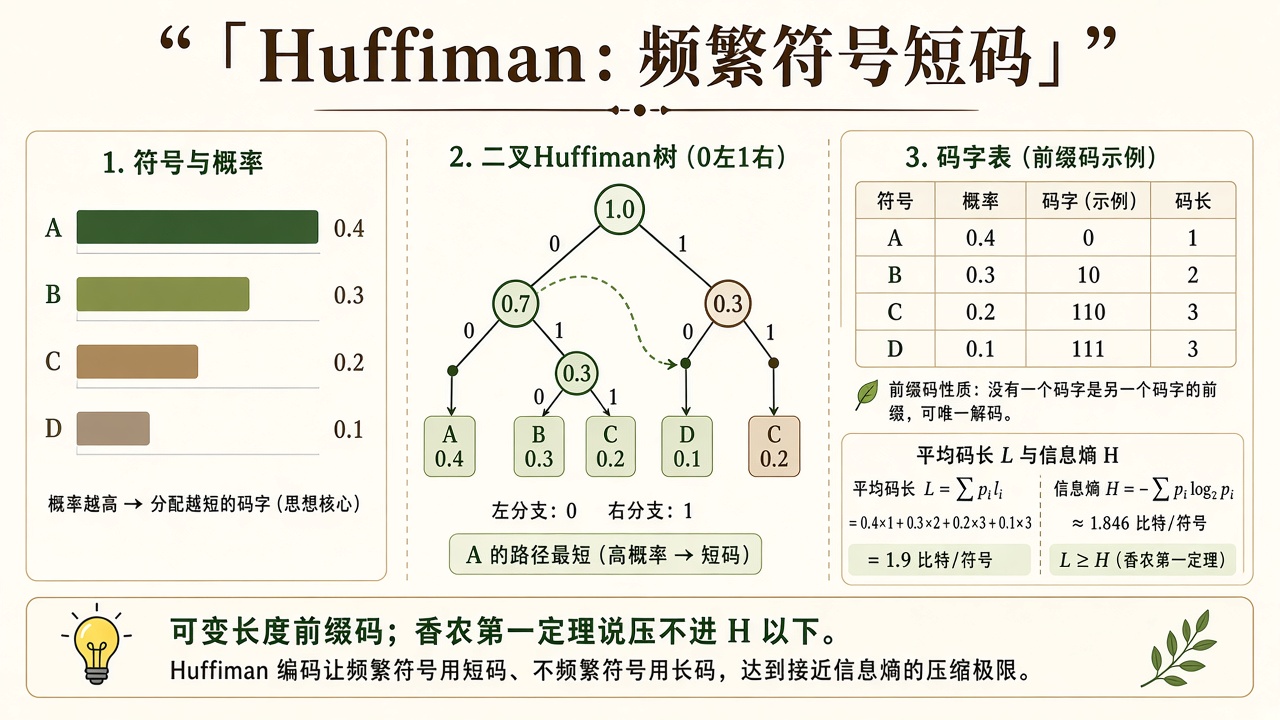

Huffman 树

图解说明:概率大的叶子离根近;平均码长 L 贴在熵 H 上方。这是可变长度,不是固定 log2⁡|X|。

逐步推导:Kraft 不等式怎样逼出 L≥H(点击展开)

对进制 2 的前缀码,码长 ℓi 必须满足 Kraft

∑i2−ℓi≤1.

直觉:把无穷二叉树的节点看成区间,前缀码的叶子区间不相交,总长度不能超过 1。

熵与码长的差可以写成 KL。令 qi=2−ℓi/Z(Z=∑2−ℓj≤1)。则

L−H=∑ipiℓi+∑ipilog2⁡pi=∑ipilog2⁡pi2−ℓi=DKL(p∥q)+log2⁡1Z≥0,

这里必须使用归一化的 qi=2−ℓi/Z,因为 2−ℓi 的总和可能小于 1,不能直接把它当作 KL 的第二个概率分布。逐项展开:

DKL(p∥q)=∑ipilog2⁡pi+∑ipiℓi+log2⁡Z=L−H+log2⁡Z.

移项才得到 L−H=DKL(p∥q)−log2⁡Z≥0,因为 KL ≥0 且 Z≤1。例如两个等概率符号分别编码为 00、01,则 L=2、H=1、Z=1/2、q=(1/2,1/2);KL 为 0,全部 1 bit 冗余来自码树未用满的 −log2⁡Z。等号需要 Z=1 且 pi=2−ℓi——概率恰好是二进倒数。一般信源做不到,所以单符号 Huffman 只能保证 H≤L<H+1;把符号捆成 n 元组再编码,L/n→H(香农第一定理)。

固定长度编码每个符号 ⌈log2⁡m⌉ bit,四人字母表要 2 bit,比下面 Huffman 的 L≈1.9 更浪费——因为它不肯给频繁符号让路。


二、Huffman 怎么长树 ​

反复把当前最轻的两棵子树合并,左 0 右 1。四人字母表 {A,B,C,D} 概率 0.4,0.3,0.2,0.1 是教材常客。得到的 L 应满足 H≤L<H+1。

逐步推导:对 {0.4,0.3,0.2,0.1} Huffman 怎样长出码本(点击展开)

与 demo.py 的堆实现一致(先弹出更轻的,左标 0、右标 1):

  1. 最轻两片叶子 D=0.1 与 C=0.2 合并成 0.3。暂定 D→0、C→1(相对这个新节点)。
  2. 现在袋里是 A=0.4、B=0.3、(CD)=0.3。再合并 B 与 (CD) 得 0.6:B→0,(CD)→1。
  3. 最后 A=0.4 与 0.6 合并:A→0,另一侧 →1。

从根往叶子读:

符号码长度
A01
B102
D1103
C1113

(左/右 0/1 若对调,码字会整体翻转,长度不变。)平均码长

L=0.4⋅1+0.3⋅2+0.2⋅3+0.1⋅3=1.9.

熵

H=−0.4log2⁡0.4−0.3log2⁡0.3−0.2log2⁡0.2−0.1log2⁡0.1≈1.8464 bit.

故 L−H≈0.0536,落在 [0,1) 里。A 最短、D 与 C 最长,对应图上「概率 vs 码长」的反比关系。


三、代码在做什么 ​

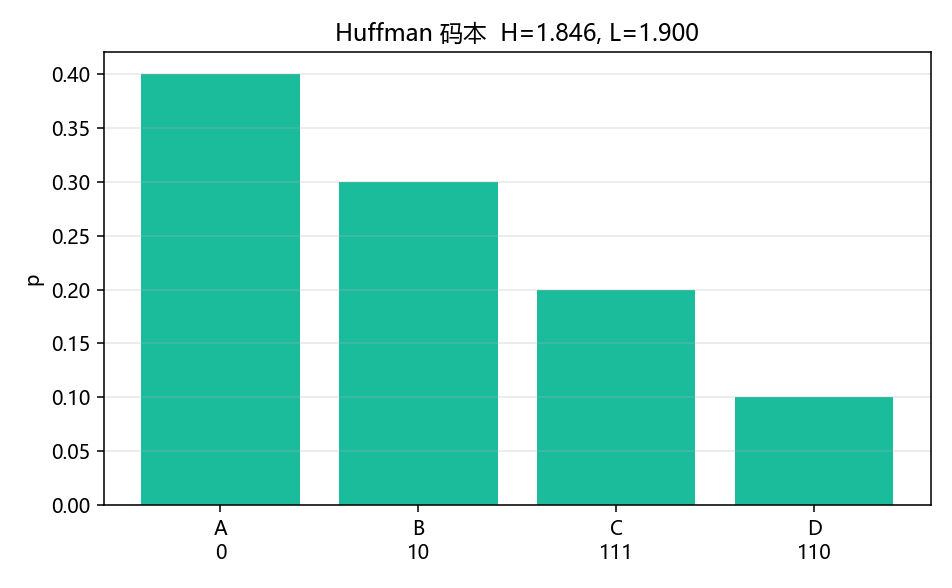

demo.py 用堆实现 Huffman,打印码本、H、L,并画各符号的概率柱,横轴标出符号与码字。没有画二叉树图形(示意图在上面),只验证不等式。

Huffman 码长

A 最短,D 最长。L−H 是这张短表上「没分成长块」留下的冗余。


四、小结 ​

概念一句话
前缀码码字互不为前缀,可即时解
L≥H压不进熵以下(无失真)
Huffman贪心合并最轻两棵树
下游有噪改走 信道编码

下一章 信道编码。

📥 Code ​

FileViewDownload
demo.pyOpenDownload
exercise.pyOpenDownload

参考 ​

  1. Cover & Thomas, 第 5 章(Huffman)
  2. MacKay, ITILA
