AI for Science 全景：当 AI 遇见科学计算

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

1. 为什么需要"AI for Science"？

从阶段一到阶段七，我们学习的 AI 主要面向"感知与生成"类任务：识别图像、理解语言、生成文本或图片。但 AI 还有另一个正在快速崛起的应用方向——科学计算与科学发现（AI for Science，简称 AI4S）：用神经网络去求解物理方程、预测蛋白质结构、模拟气候系统、设计芯片布局……

这一章开始的"进阶一：AI for Science"系列（as01–as08），将带你系统了解这个方向的核心方法论。侧栏顺序上，本领域在 世界模型 之后。若你更关心用量子硬件去模拟多体系统、而不是用神经网络逼近 PDE，请先读 信息论 再看 量子信息 / 量子模拟。若要从膜电位、编码和回路理解「脑作为计算系统」，见 计算神经科学。本章作为全景导览，先建立整体地图；残差与维度灾难的逐步推导放在折叠块里。后续章节再逐一深入：

• as02 PINN：用神经网络直接逼近偏微分方程（PDE）的解
• as03 Neural Operator / FNO：学习"函数到函数"的映射，一次训练泛化到任意输入
• as04–as08：PINO、科学计算中的 GNN、AlphaFold、AlphaChip 等前沿案例

2. 科学计算的核心痛点

传统科学计算（数值模拟、优化设计、结构预测）依赖精心设计的数值算法——有限差分法（FDM）、有限元法（FEM）、分子动力学模拟、蒙特卡洛方法等。这些方法几十年来支撑着航空航天、气象预报、药物设计、芯片制造等几乎所有工业和科研领域。但它们面临几个根本性的痛点：

2.1 计算成本随维度/精度爆炸式增长

以有限差分法求解偏微分方程为例，如果每个维度用 $N$ 个网格点离散化，$d$ 维问题就需要约 $N^d$ 个自由度。这就是维度灾难（curse of dimensionality）：三维流体模拟已经需要数百万甚至数十亿网格点，六维的玻尔兹曼方程（速度空间 3 维 + 物理空间 3 维）在传统网格法下几乎无法承受。

$$\text{自由度（DoF）}\sim N^d(N\text{: 每维网格点数，}d\text{: 维度})$$

逐步推导：为什么网格自由度是 $N^d$，以及和神经网络参数量不能直接比（点击展开）

一维区间切成 $N$ 个点，未知数 $N$ 个。二维矩形每边 $N$ 点，格子是 $N\times N$，未知数 $N^2$。$d$ 维超立方体就是 $N^d$。这不是渐近记号上的夸张：三维流体 $N=200$ 已经 $8\times {10}^6$ 个点；再乘上速度三个分量、压力、时间步，内存立刻按千万到亿涨。玻尔兹曼方程在 $(x,v)$ 上是 $6$ 维，$N=50$ 时 ${50}^6=1.5625\times {10}^{10}$，传统网格几乎不能承受。

神经网络参数量不按 $N^d$ 涨，是因为你换了一种表示：用一组全局基（或一层层的非线性）去拟合函数，而不是每个格点存一个自由度。这不是证明 NN 一定更省。 训练要很多次前向和反向，外推可能假，精度也不自动达到 FEM 的守恒格式。全景图只建立动机：当 $d$ 升高，网格先爆炸；代理模型有机会用另一条复杂度曲线。demo 里「每维 50 点」的红线就是 ${50}^d$。

2.2 网格生成与几何复杂度

有限元法需要为复杂几何体（飞机机翼、心脏瓣膜、芯片版图）生成高质量网格，这个过程本身就是一个专业且耗时的子领域——网格质量差会直接导致数值不稳定或结果失真。

2.3 重复求解的高昂开销

工程优化、不确定性量化、逆问题往往需要对同一类方程、不同参数重复求解成千上万次（例如：改变材料属性后重新做结构分析）。传统方法每换一组参数就要重新离散化、重新迭代求解，无法"复用"之前解过的经验。

2.4 反问题与高维参数空间

许多科学问题的本质是反问题（inverse problem）：已知观测数据，反推控制方程的参数或初始条件（如从地震波形反推地下结构、从有限观测点反推整个流场）。反问题往往是欠定的、病态的，传统方法处理起来极为困难。

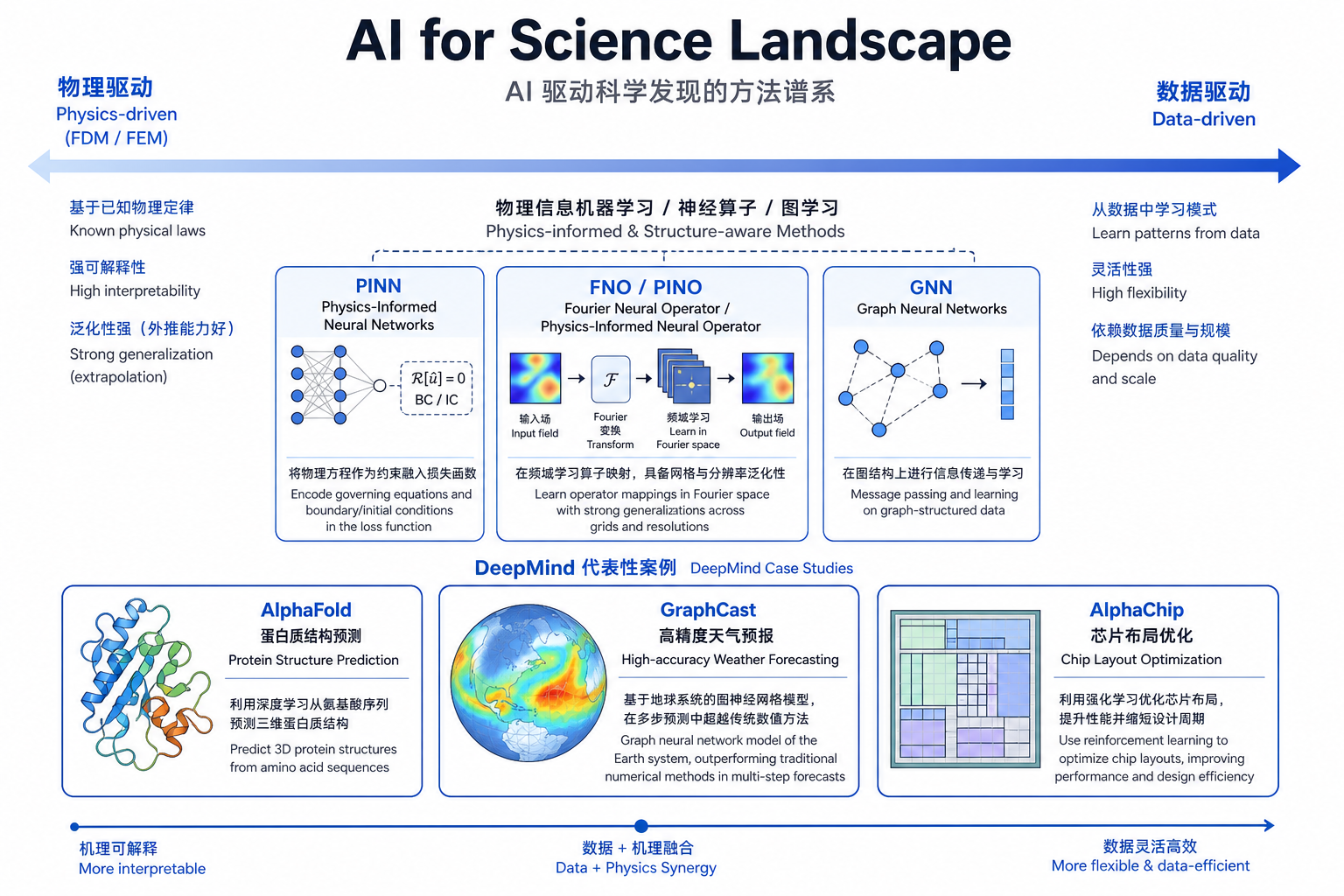

图解说明：图 as01-01 展示了 AI4S 方法在"物理驱动 → 数据驱动"光谱上的位置——最左侧是显式离散化物理方程的经典数值方法（FDM/FEM），依次经过 PINN（用神经网络逼近单个解，同时利用 PDE 残差作为损失）、FNO/PINO（学习函数空间到函数空间的算子映射），最右侧是 GNN 类方法（天然适配分子、蛋白质、气象网格等图结构数据）。下方展示了 DeepMind 三个代表性成果——AlphaFold、GraphCast、AlphaChip——它们分别对应了不同的问题结构，但共享同一个核心思想：把科学问题重新表述为"学习一个映射"。

3. 数据驱动 vs 物理驱动：一个统一的视角

理解 AI4S 领域最重要的一把钥匙，是把所有方法放在**"物理驱动 ↔ 数据驱动"**这条光谱上理解：

维度	物理驱动（传统数值方法）	数据驱动（纯监督学习）
建模依据	已知的物理方程（PDE/ODE）	观测数据中的统计规律
泛化能力	严格满足方程，理论保证强	依赖训练数据分布，外推能力弱
求解速度	每次新参数都要重新计算（慢）	训练完成后推理极快（快）
数据需求	不需要标注数据，只需要方程	需要大量标注/仿真数据
典型代表	FDM, FEM, 分子动力学	纯 CNN/Transformer 拟合黑箱映射

AI4S 中最有趣的方法几乎都是混合方法：既利用已知的物理规律（作为约束或损失函数），又利用数据驱动模型的高效推理能力。这催生了几条并行发展的技术路线：

4. 算子学习地图：PINN、FNO、PINO、GNN 的关系

这四类方法常常被放在一起讨论，因为它们都是"用神经网络处理带有物理结构的科学问题"，但它们的学习目标本质不同：

4.1 PINN：逼近"单个解"

PINN（Physics-Informed Neural Network，as02 详解） 训练一个神经网络 $u_{\theta }(x,t)$，直接把它当作 PDE 的解。训练目标是让 $u_{\theta }$ 同时满足：

• PDE 残差损失：利用自动微分算出 $u_{\theta }$ 的各阶导数，代入方程算残差
• 边界/初始条件损失：让 $u_{\theta }$ 在边界和初始时刻匹配给定条件

$${\mathcal{L}}_{\text{PINN}}={\mathcal{L}}_{\text{PDE}}+{\lambda }_{\text{bc}}{\mathcal{L}}_{\text{BC}}+{\lambda }_{\text{ic}}{\mathcal{L}}_{\text{IC}}$$

关键限制：一个训练好的 PINN 只对应一组特定的方程参数、边界条件。如果源项 $f$ 或边界条件变了，原则上需要重新训练。

4.2 FNO / PINO：学习"算子"（函数到函数的映射）

神经算子（Neural Operator，as03 详解） 换了一个更宏大的学习目标：不是学一个解，而是学习一个映射规则 $\mathcal{G}$，它把"输入函数"（如源项 $f$、初始条件、材料系数场）映射到"输出函数"（对应的解 $u$）：

$$\mathcal{G}:a(x)⟼u(x),\text{其中 }a,u\text{ 均为函数（在无限维函数空间中）}$$

FNO（Fourier Neural Operator） 是实现算子学习的一种高效架构：在傅立叶域中做卷积（等价于全局卷积），并且这个操作对网格分辨率是不变的——训练时用 $64\times 64$ 网格，推理时可以直接用在 $256\times 256$ 网格上，不需要重新训练。PINO（Physics-Informed Neural Operator） 则进一步把 PDE 残差损失加入到算子学习的训练目标中，弥补纯数据驱动算子在物理一致性上的不足。

4.3 GNN：处理不规则的科学数据结构

许多科学对象天然是图结构：分子是原子和化学键构成的图，蛋白质是氨基酸残基之间空间关系构成的图，大气/海洋模拟可以表示为不规则网格图。图神经网络（GNN） 通过消息传递机制建模这类局部相互作用，天然适配这些不规则数据结构，是 AlphaFold、GraphCast 等系统的核心组件之一。变体（GCN / GAT / GIN…）见 GNN 变体；科学计算里的网格与分子 demo 见 as05。

4.4 一张表总结

方法	学习目标	输入/输出	换参数是否要重训	代表应用
PINN	单个 PDE 解 $u_{\theta }(x)$	坐标 → 解的值	需要	正/反问题、小规模高精度模拟
FNO/PINO	算子 $\mathcal{G}:a\to u$	输入函数(离散网格) → 输出函数	不需要（同族问题内）	天气预报、材料模拟、流体力学代理模型
GNN	图上的局部/全局函数	图（节点+边特征） → 节点/图级别输出	不需要	分子性质预测、蛋白质结构、气象图预测
RL	序贯决策策略 ${\pi }_{\theta }$	状态 → 动作	不需要	芯片布局(AlphaChip)、实验设计

5. Google DeepMind 的 AI4S 代表性成果

DeepMind 在过去几年发布的一系列 AI4S 成果，几乎完整地展示了上述方法论如何在真实科学问题中落地：

5.1 AlphaFold：蛋白质结构预测

蛋白质的功能由其三维空间结构决定，而"从氨基酸序列预测三维结构"（蛋白质折叠问题）曾被认为是生物学中最难的开放问题之一——传统方法（X 射线晶体学、冷冻电镜）耗时且昂贵。

AlphaFold2/3 将这一问题重新表述为一个"序列 → 结构"的算子学习问题：结合进化信息（多序列比对提取的共进化信号）、几何深度学习（在 3D 坐标空间上保持旋转/平移等变性）与 Transformer 架构（Evoformer 模块建模序列内、序列间的注意力关系），直接从氨基酸序列预测原子级三维坐标。AlphaFold2 在 CASP14 竞赛中达到了媲美实验精度的结构预测能力，被认为是 AI4S 领域最具标志性的突破之一。这正是我们在 as06 章节会深入的话题。

5.2 GraphCast：图神经网络驱动的中期天气预报

传统数值天气预报（NWP）需要在超级计算机上求解大气动力学方程组，计算成本极高，单次预报动辄消耗数小时的超算时间。

GraphCast 把地球表面用一个多分辨率图（graph）表示，每个节点携带气压、温度、风速等物理量，用图神经网络学习"当前大气状态 → 未来 6 小时状态"的算子映射，通过自回归的方式滚动预测未来 10 天的天气。GraphCast 在多项指标上超过了传统数值预报系统 HRES 的精度，而单次预测只需数十秒——这是算子学习思想在超大规模科学模拟中的典范应用。

5.3 AlphaChip：用强化学习设计芯片

芯片设计中的布局规划（floorplanning / placement）——决定芯片上数百上千个功能模块（宏单元）的物理摆放位置——直接影响芯片的功耗、性能和面积（PPA 指标）。这是一个典型的组合优化问题，搜索空间随模块数量呈指数增长，人类专家往往需要数周时间才能完成一次高质量布局。

AlphaChip（脱胎自 2020 年的芯片布局强化学习工作）把布局问题表述为一个序贯决策过程：智能体（agent）依次为每个模块选择摆放位置，用图神经网络编码芯片的网络连接结构（netlist）作为状态表示，用强化学习训练策略网络最小化最终布局的总线长和拥塞代价。谷歌宣称已经将该方法用于其最新几代 TPU 芯片的实际布局设计中。

6. 一个最小例子：PDE 残差是什么？

在深入 PINN 和 FNO 之前，我们需要先建立一个贯穿整个系列的核心概念——PDE 残差（PDE residual）。它是判断"一个候选函数是否满足某个物理方程"的量化标尺，也是 PINN 损失函数的核心组成部分。

考虑最简单的一维 Poisson 方程边值问题：

$$-u^{″}(x)=f(x),x\in (0,1),u(0)=u(1)=0$$

给定候选函数 $\hat{u}(x)$（可以是任意函数，不管是猜的、拟合出来的，还是神经网络的输出），我们定义它的 PDE 残差为：

$$r(x)=-{\hat{u}}^{″}(x)-f(x)$$

• 如果 $\hat{u}(x)$ 恰好是真解，那么 $r(x)\equiv 0$（在数值计算中，只会有离散化或浮点误差导致的极小非零值）。
• 如果 $\hat{u}(x)$ 不满足方程（即使它的形状"看起来还行"，甚至满足边界条件），$r(x)$ 会显著偏离 0。

我们用"制造解方法"（method of manufactured solutions）来构造一个可以精确验证的例子：取真解 $u_{\text{true}}(x)=\sin (\pi x)$（自动满足边界条件），反推源项：

$$f(x)=-u_{\text{true}}^{″}(x)={\pi }^2\sin (\pi x)$$

下面的 demo 会构造两个"看起来形状还行，但不满足方程"的候选解——$4x(1-x)$（曲率是常数，与真解的曲率变化不符）和 $0.6\sin (2\pi x)$（频率不对）——用有限差分计算它们的 PDE 残差，和真解的残差对比。网格 $N=201$ 个点均分 $[0,1]$。

逐步推导：制造解 $\sin (\pi x)$ 怎样得到 $f={\pi }^2\sin (\pi x)$，以及中心差分残差（点击展开）

取 $u_{\mathrm{true}}(x)=\sin (\pi x)$。则 $u^{\prime }(x)=\pi \cos (\pi x)$，$u^{″}(x)=-{\pi }^2\sin (\pi x)$。方程 $-u^{″}=f$ 反推

$$f(x)={\pi }^2\sin (\pi x).$$

边界：$u(0)=u(1)=0$ 自动满足。这就是制造解：先指定真解，再定义右端项，永远有精确对照。

候选函数 $\hat{u}$ 的残差 $r(x)=-{\hat{u}}^{″}(x)-f(x)$。真解代入应恒为 $0$。数值上用二阶中心差分（与 second_derivative_fd 一致）

$$u^{″}(x_i)\approx \frac{u_{i-1}-2u_i+u_{i+1}}{\mathrm{\Delta }{x}^2},\mathrm{\Delta }x=\frac{1}{N-1}.$$

$N=201$ 时截断误差 $O(\mathrm{\Delta }{x}^2)\sim {10}^{-5}$ 量级，图上真解残差贴着 $0$（正文写约 ${10}^{-4}$ 量级，含边界处理）。错解 $4x(1-x)$ 的二阶导是常数 $-8$，与 $f={\pi }^2\sin (\pi x)$ 对不上，$r$ 量级是个位数到几十；$0.6\sin (2\pi x)$ 频率错一倍，残差同样远离 $0$。

PINN 把 $\sum _{i}r(x_i{)}^2$ 写进损失：优化器追的是残差，不是「曲线看起来像」。动画 residual_anim.mp4 把 $4x(1-x)$ 连续混成 $\sin (\pi x)$，下栏残差掉向 $0$——就是这条监督信号。

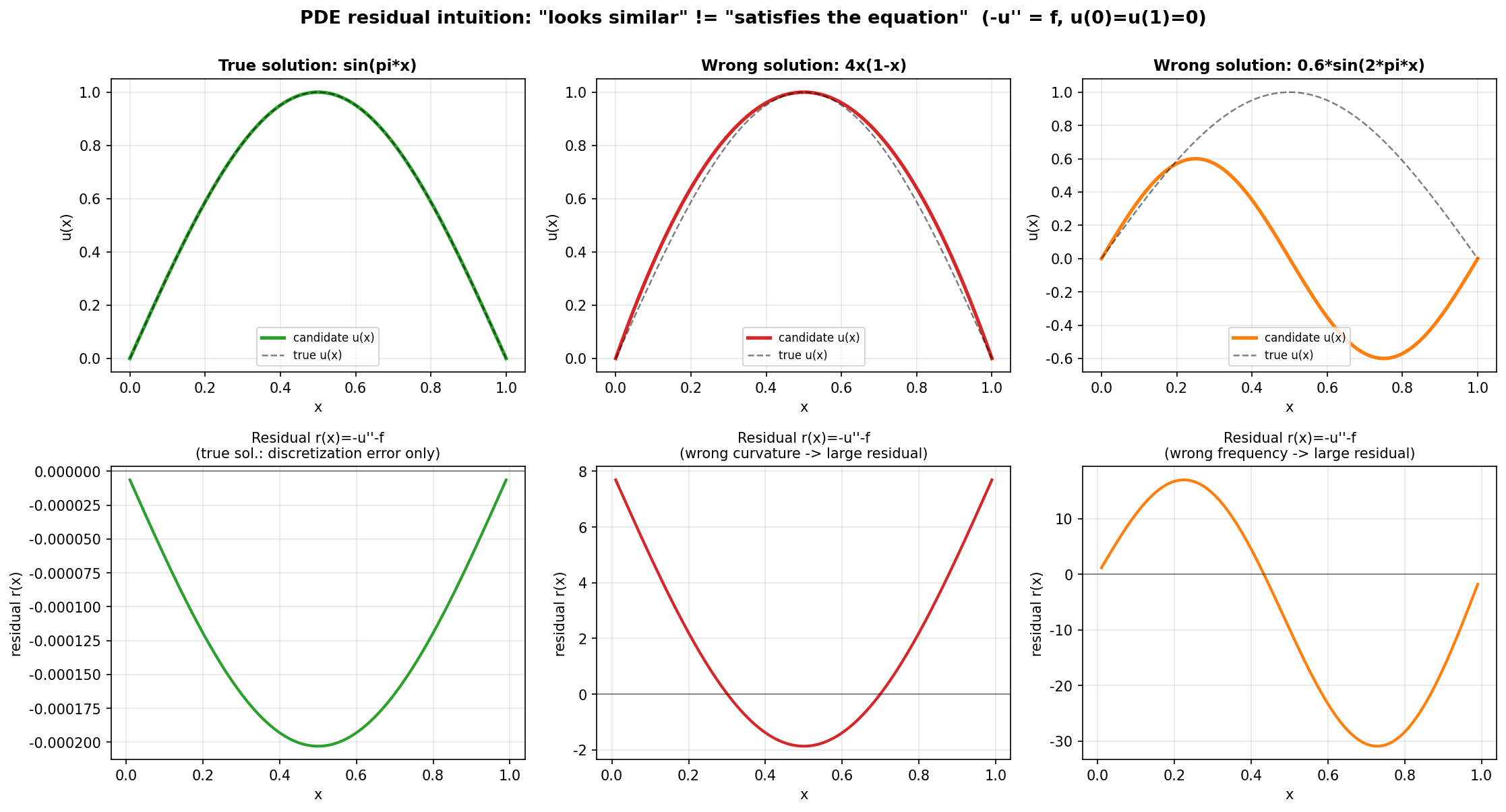

图解说明：上排三张图分别展示真解 $\sin (\pi x)$（绿）与两个候选错解（红、橙），虚线是真解作为参考。下排对应展示各自的 PDE 残差 $r(x)=-u^{″}-f$：真解的残差始终贴着 0（仅有约 ${10}^{-4}$ 量级的离散化误差），而两个错解的残差明显偏离 0（量级在 2~30 之间），即使它们的函数图像"看起来也差不到哪里去"。这正是 PINN 训练时优化的核心信号——残差越小，越接近真解。

动画说明：把 $4x(1-x)$ 连续混成 $\sin (\pi x)$。上栏曲线越来越像真解，下栏残差掉向 0——PINN 优化的就是这根残差，不是「看起来像」。

这里的核心洞察是："形状相似"和"满足物理方程"是两件完全不同的事。神经网络仅从"形状匹配数据"这一目标学习，得到的函数很可能在物理上是错误的（例如违反能量守恒、违反已知的边界条件）。PINN 正是通过把 PDE 残差直接纳入损失函数，强制神经网络的输出既拟合数据、又满足物理约束。

7. 传统方法为什么在高维问题上会"力不从心"

除了残差直觉，我们再直观感受一下"维度灾难"——这是数据驱动/算子学习方法能够发挥优势的关键动机之一：

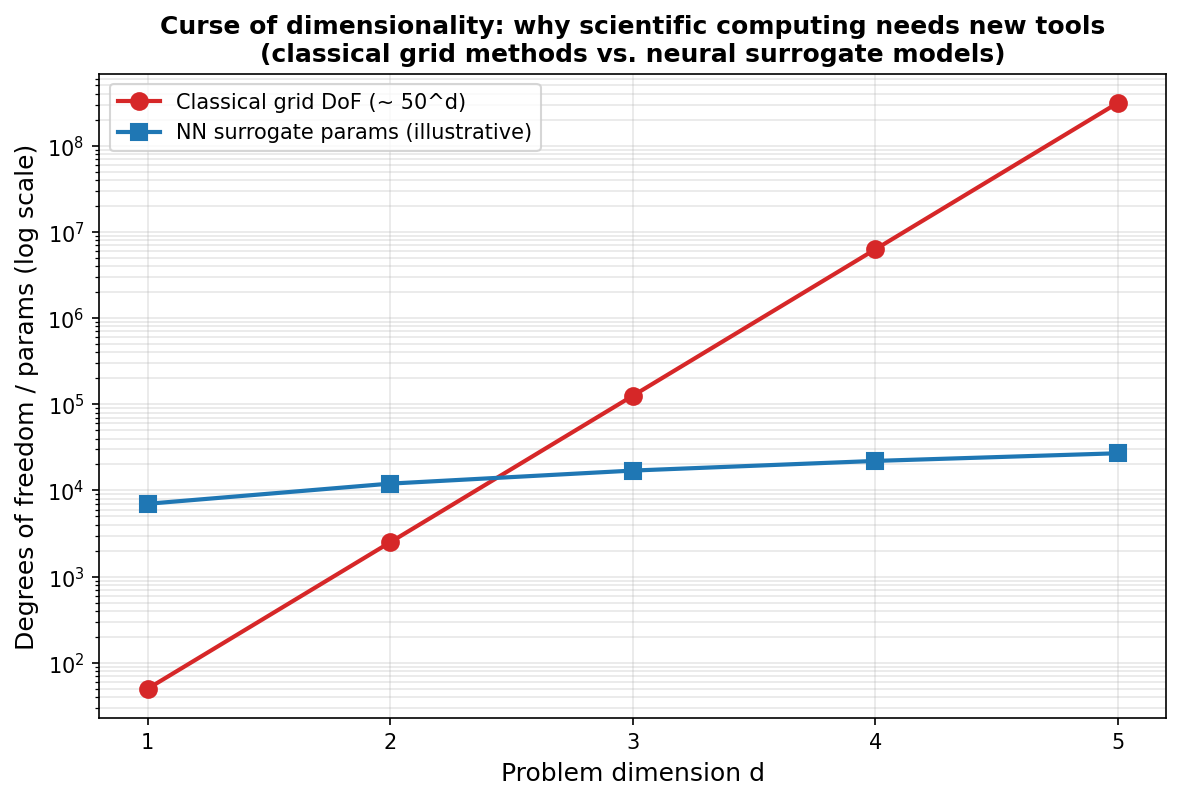

图解说明：横轴是问题的维度 $d$，纵轴（对数坐标）对比了经典网格法所需的自由度（假设每维 50 个网格点，自由度 $\sim {50}^d$，红线）与一个神经网络代理模型的参数量（示意性设定的温和增长曲线，蓝线）。可以看到，当维度超过约 3 时，经典网格法的成本呈指数爆炸，而神经网络的参数量增长远比它温和——这也是为什么在高维 PDE（如金融领域的高维期权定价方程、多体量子力学）中，神经网络方法正在成为传统网格法之外的重要补充方案。（注意：这是一个帮助建立直觉的示意图，并非严格的复杂度证明——具体到某个问题，神经网络方法是否真的更省算力，取决于问题结构、精度需求和训练成本。）

8. 本章小结与后续路线图

本章建立了理解 AI4S 领域的整体框架：

1. 痛点：传统数值方法面临维度灾难、网格生成复杂度、重复求解开销、反问题病态性四大挑战。
2. 光谱：所有 AI4S 方法都可以放在"物理驱动 ↔ 数据驱动"这条光谱上定位——纯数值方法在最左端，纯数据拟合在最右端，PINN、FNO/PINO、GNN 各自占据中间不同位置。
3. 核心工具——PDE 残差：衡量候选函数满足物理方程程度的标尺，是 PINN 损失函数的核心组成部分，也是本章 demo 演示的重点。
4. 代表性成果：AlphaFold（结构预测）、GraphCast（天气预报）、AlphaChip（芯片设计）分别展示了几何深度学习、图神经网络算子学习、强化学习在不同科学问题上的应用范式。

接下来的章节安排：

• as02 PINN：用 PyTorch 从零训练一个物理信息神经网络，求解本章介绍的一维 Poisson 方程，深入理解自动微分如何计算 PDE 残差
• as03 Neural Operator / FNO：学习傅立叶神经算子的架构原理，训练一个"分辨率无关"的算子模型
• as04–as08：PINO、科学计算中的 GNN、AlphaFold 的几何深度学习细节、AlphaChip 的强化学习设计流程，以及 AI4S 的综合与前沿展望

---

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Raissi, M., Perdikaris, P., & Karniadakis, G. E. (2019). Physics-informed neural networks: A deep learning framework for solving forward and inverse problems involving nonlinear partial differential equations. Journal of Computational Physics. [链接]
2. Li, Z., Kovachki, N., Azizzadenesheli, K., et al. (2021). Fourier Neural Operator for Parametric Partial Differential Equations. ICLR 2021. [arXiv:2010.08895]
3. Jumper, J., Evans, R., Pritzel, A., et al. (2021). Highly accurate protein structure prediction with AlphaFold. Nature. (AlphaFold2) [链接]
4. Lam, R., Sanchez-Gonzalez, A., Willson, M., et al. (2023). Learning skillful medium-range global weather forecasting. Science. (GraphCast) [arXiv:2212.12794]
5. Mirhoseini, A., Goldie, A., Yazgan, M., et al. (2021). A graph placement methodology for fast chip design. Nature. (AlphaChip 前身) [链接]
6. Karniadakis, G. E., Kevrekidis, I. G., Lu, L., et al. (2021). Physics-informed machine learning. Nature Reviews Physics. [链接]
