卡尔曼：先预测，再被测量拉一把

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

状态空间 的 $u=-Kx$ 假定你手里有 $x$。传感器往往只给一部分，还带噪。卡尔曼滤波器在线性高斯时给出「均方误差最小」的 $\hat{x}$：模型走一步（不确定变大），测量来了再收缩。LQR 章把滤波和最优增益串在双积分器上，见 LQR；本章把滤波器本身缩成一维随机游走，只盯预测 / 更新两步。

---

一、预测再修正

一维随机游走（位置自己加一点过程噪声，没有控制）：

$$x_{k+1}=x_k+w_k,z_k=x_k+v_k.$$

$w\sim \mathcal{N}(0,Q)$，$v\sim \mathcal{N}(0,R)$。滤波器状态是均值 $\hat{x}$ 和方差 $P$：

1. 预测 ${\hat{x}}^{-}=\hat{x}$，$P^{-}=P+Q$（模型走一步，云变大）；
2. 增益 $K_g=P^{-}/(P^{-}+R)$；
3. 更新 $\hat{x}={\hat{x}}^{-}+K_g(z-{\hat{x}}^{-})$，$P=(1-K_g)P^{-}$。

$R$ 大（测量很吵）→ $K_g$ 小，更信模型；$Q$ 大（模型不可靠）→ $K_g$ 大，更信测量。

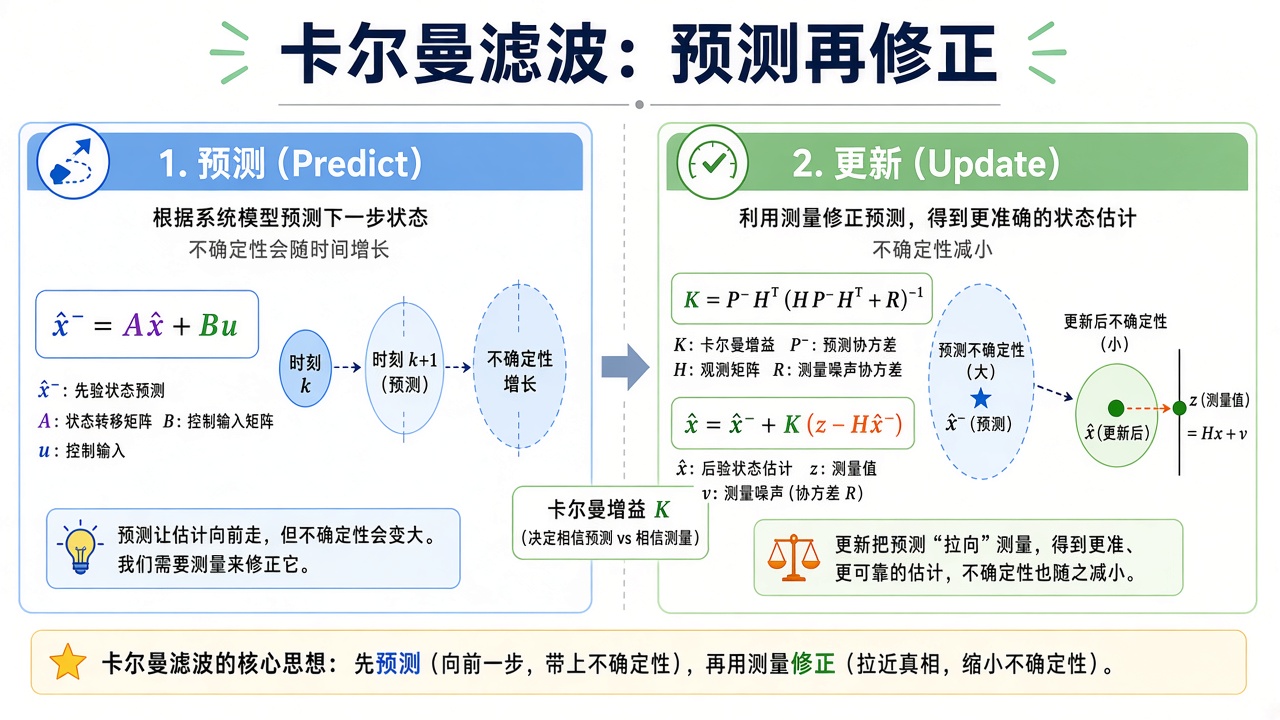

图解说明：蓝框按模型走一步，椭圆变大；绿框用新息 $z-H{\hat{x}}^{-}$ 把估计拉向测量，椭圆变小。$K_g$ 决定信模型还是信测量。二维矩阵形式与此相同，只是除法换成 $(HP{H}^{\mathrm{\top }}+R{)}^{-1}$。

动画说明：一维随机游走。黑线真值，橙点最新测量，绿线滤波。竖条 $\pm 2\sqrt{P}$：预测撑开、更新捏紧。

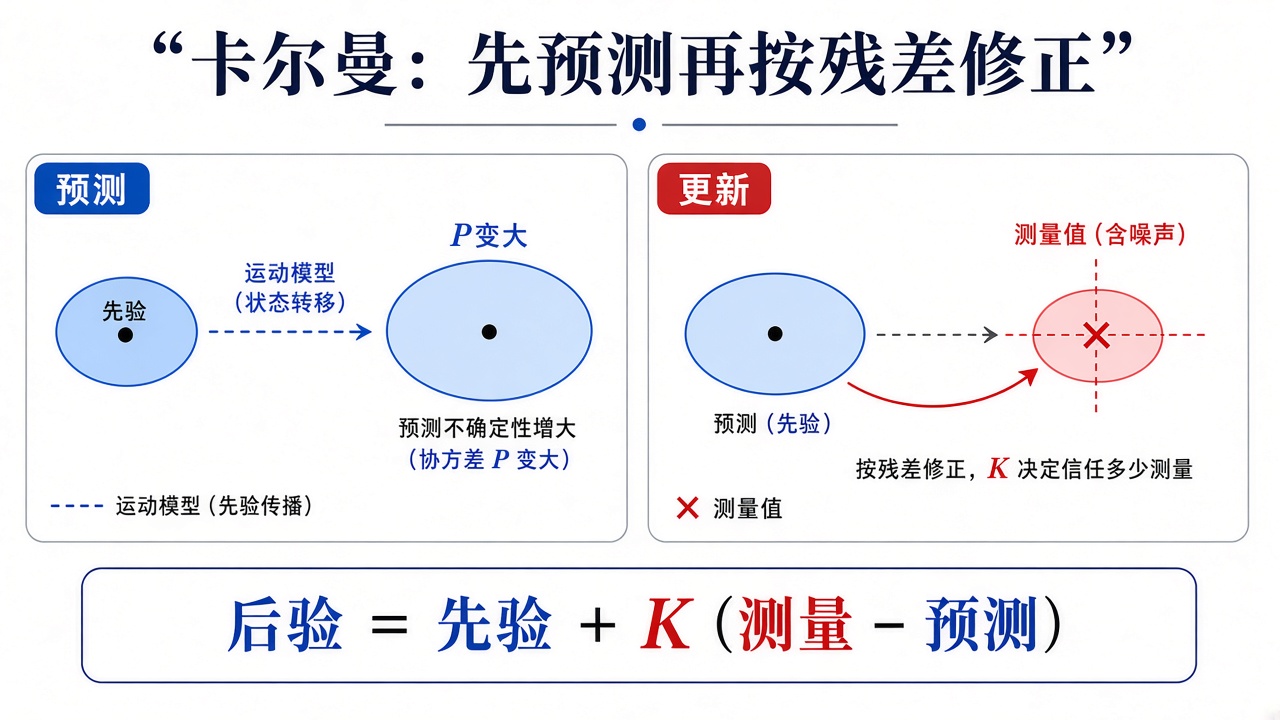

图解说明：左：预测让不确定云变大。右：测量到来，用增益 $K$ 把估计拉向观测并捏紧方差。

逐步推导：一维卡尔曼增益 $K=P^{-}/(P^{-}+R)$ 从哪来（点击展开）

预测后，先验是 ${\hat{x}}^{-}\sim$（均值），方差 $P^{-}$。测量 $z=x+v$，$v$ 方差 $R$，与过程独立。后验均值取先验与测量的线性组合 $\hat{x}=(1-K){\hat{x}}^{-}+Kz$，选 $K$ 使后验方差最小。

误差 $\tilde{x}=(1-K)({\hat{x}}^{-}-x)+Kv$（把 $z=x+v$ 代入）。方差（独立交叉项为 0）：

$$P=(1-K{)}^2{P}^{-}+K^{2}R.$$

对 $K$ 求导并令为零：$-2(1-K)P^{-}+2KR=0$，故

$$K=\frac{P^{-}}{P^{-}+R}.$$

再代回方差得到 $P=(1-K)P^{-}$。这就是「越信测量（$R$ 小）$K$ 越接近 $1$；越信模型（$P^{-}$ 小）$K$ 越接近 $0$」。多维时除法换成 $(HP{H}^{\mathrm{\top }}+R{)}^{-1}$，思想不变。

这和 世界模型 里「先验动力学 + 用观测纠正隐状态」是同一句人话；RSSM 在非线性、非高斯时改用神经网络。量子侧把「测完如何更新信念」换成另一套语言，见 量子信息。

---

二、代码在做什么

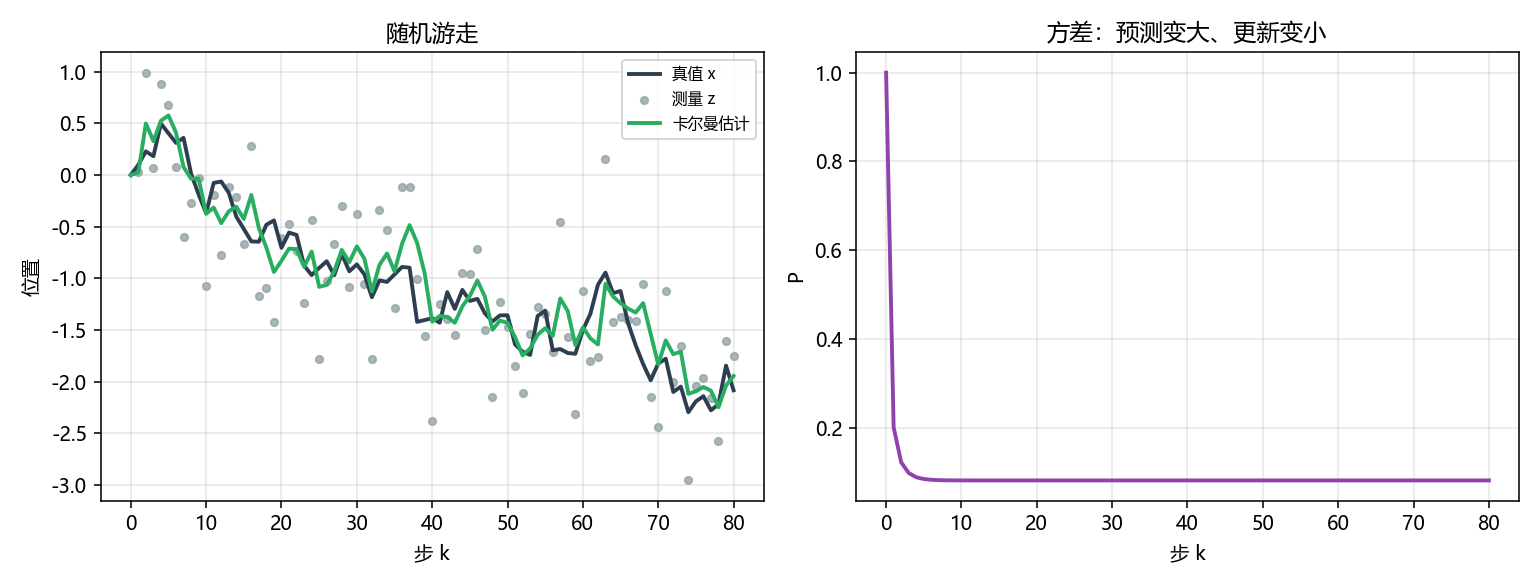

demo.py 抽一条带噪观测，同时跑卡尔曼。左图真值 / 测量 / $\hat{x}$；右图方差 $P_k$（预测时变大、更新后变小的锯齿）。终端打印 RMSE：只用测量 vs 用滤波。

测量点云很散；滤波曲线贴着真值，比「直接把 $z$ 当估计」更稳。$P$ 的锯齿就是那句「预测放大不确定，测量再收缩」。

---

三、小结

概念	一句话
预测	模型走一步，$P$ 变大
更新	用 $z$ 拉 $\hat{x}$，$P$ 变小
$K_g$	信模型还是信测量
分离	线性高斯时可先滤波再套 LQR
下游	LQR 的双积分器例子；RSSM 是非线性亲戚

下一章 非线性与李雅普诺夫。已经要上机械臂，见 运动学。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Kalman, “A New Approach to Linear Filtering and Prediction Problems” (1960)
2. Åström & Murray, Feedback Systems（观测器一章）
