混合专家 MoE：用路由把算力花在刀刃上

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

Transformer 里最贵的一块往往是 FFN（前馈层）。参数继续堆大，算力跟不上——Mixture of Experts（MoE，混合专家） 的思路是：总参数可以很多，但每个 token 只激活少数几个专家，用稀疏计算换「更大模型、相近 FLOPs」。Mixtral、DeepSeek-MoE、Switch Transformer 都走这条路。

一、为什么需要 MoE？

稠密模型里，每个 token 都过同一套巨大 FFN：

FFN (h) = W_{2} σ (W_{1} h + b_{1}) + b_{2}

参数量与每次前向的计算量基本绑定。MoE 把「一个大 FFN」换成「 $N$ 个小专家 + 一个路由器」：

总参数 ≈ $N$ 个专家之和（可以很大）；
每次计算 ≈ 只跑 Top- $k$ 个专家（ $k ≪ N$ ，常取 1 或 2）。

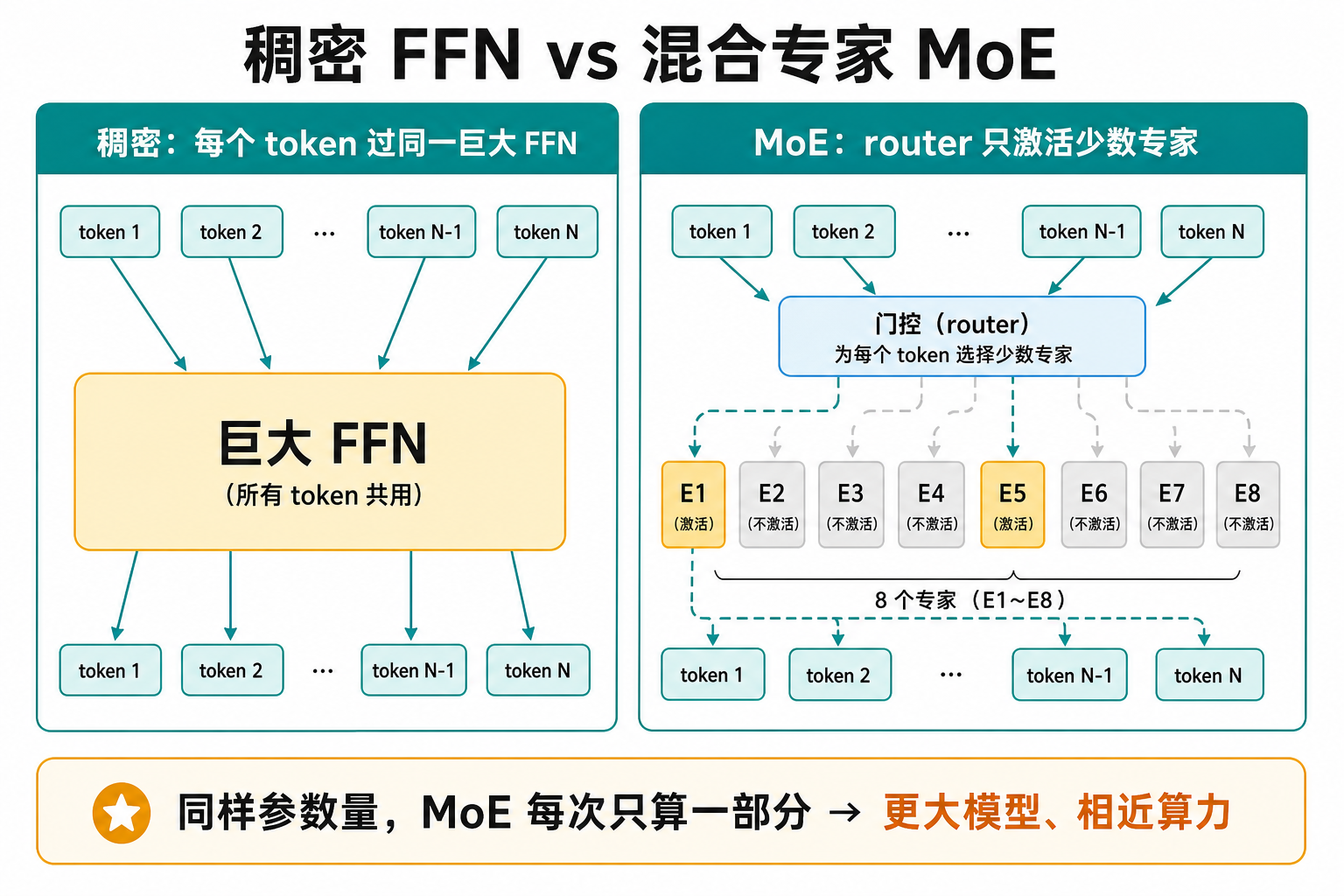

稠密 FFN vs MoE

图解说明：左边每个 token 都挤进同一个大 FFN；右边先过路由器，只点亮少数专家。这是「稀疏激活」的核心画面。

直觉类比：医院不必每个病人都看遍所有科室——分诊台（路由器）把人送到最相关的两三个科室（专家）。

数字例。 $N = 8$ 专家， $k = 2$ 。某 token 的门控 softmax 为 $(0.40, 0.25, 0.10, \dots)$ 。Top-2 是专家 1、2，重归一化 $0.40 / 0.65$ 与 $0.25 / 0.65$ 。其余 6 个专家这步 FLOPs 为 0。若所有 token 都选专家 1，负载均衡损失会惩罚「选中频率的方差」。

逐步推导：Top-

k

输出与负载均衡项（点击展开）

$g = softmax (W_{r} h)$ 。实现常对 $g$ 取 Top- $k$ 再对这 $k$ 个数归一化得 ${\tilde{g}}_{i}$ ，输出 $y = \sum_{i \in T} {\tilde{g}}_{i} E_{i} (h)$ 。反向：未选中专家梯度为 0；路由器梯度来自 $\tilde{g}$ 对 logits 的 softmax 雅可比。Switch Transformer 的辅助损失约 $α N \sum_{i} {\bar{f}}_{i} {\bar{P}}_{i}$ ，其中 ${\bar{f}}_{i}$ 是专家 $i$ 被选分数， ${\bar{P}}_{i}$ 是平均门控——两者都均匀时乘积最小。卡点：容量因子 $C$ ：每个专家每 batch 最多接 $C \cdot (tokens / N)$ 个 token，超出的 overflow 掉，训练会抖。

二、一层 MoE 怎么算？

记输入隐状态为 $h \in R^{d}$ （可以是某个 token 的表示）。

2.1 专家

第 $i$ 个专家 $E_{i}$ 通常就是一个小 FFN（结构与稠密 FFN 同类，宽度可以更小）。

2.2 路由器（门控）

路由器是一层线性 + Softmax，输出在 $N$ 个专家上的概率：

g (h) = Softmax (W_{r} h) \in R^{N}

2.3 Top- $k$ 稀疏门控

只保留最大的 $k$ 个门控值，其余置零并重新归一化（实现细节因论文而异）：

T_{k} (h) = Top - k (g (h)), y = \sum_{i \in T_{k} (h)} {\tilde{g}}_{i} (h) E_{i} (h)

其中 ${\tilde{g}}_{i}$ 是 Top- $k$ 后的门控权重。 $k = 1$ 时每个 token 只进一个专家（Switch Transformer 风格）； $k = 2$ 在 Mixtral 等模型里很常见。

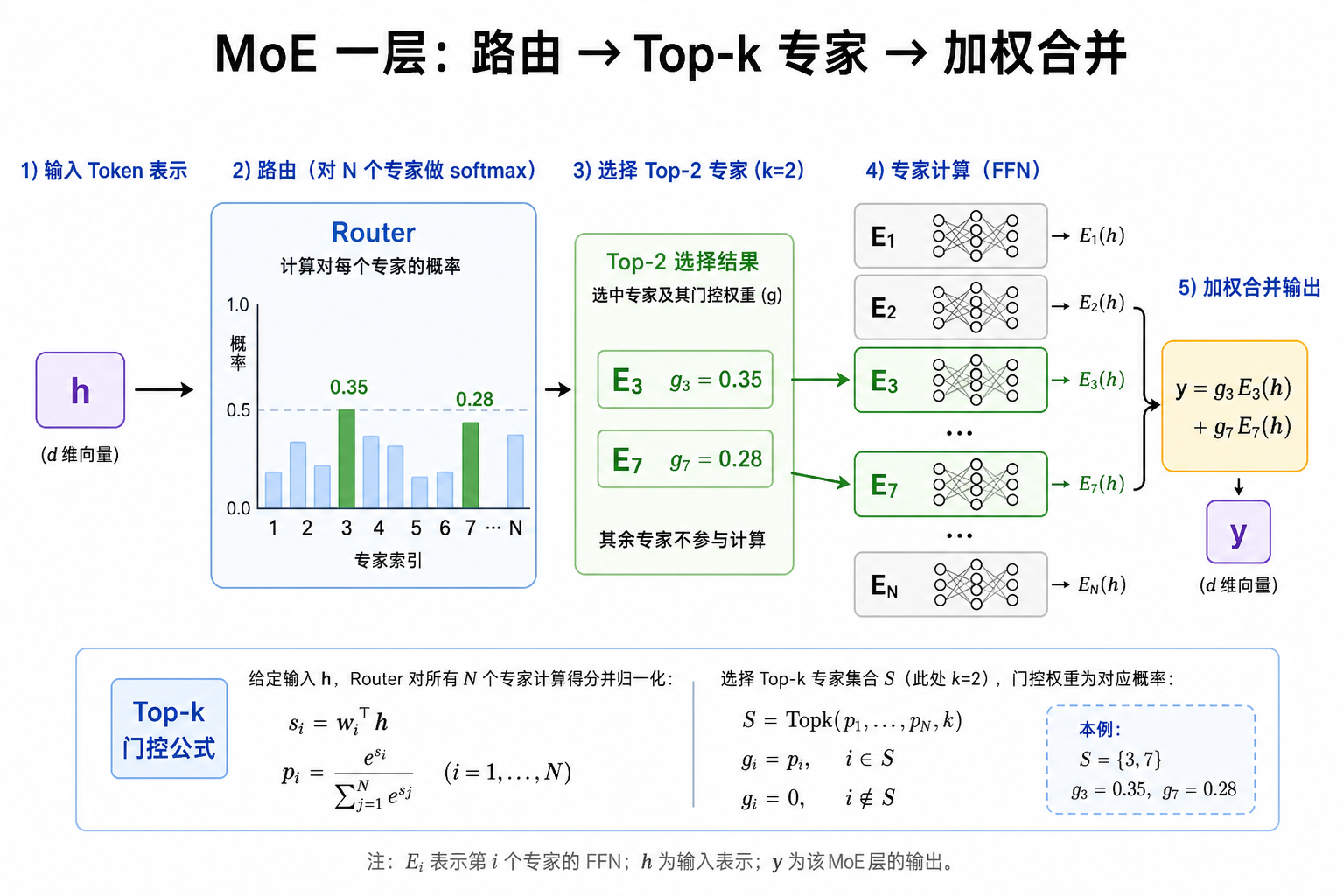

路由 → Top-k → 加权合并

图解说明：token 先得到各专家概率，只唤醒 Top-2，再按门控权重合并输出。未选中的专家本步不算，省下算力。

在 Transformer Block 里，MoE 通常替换原来的 FFN 子层，注意力子层仍稠密共享。

三、训练难点：路由崩溃与负载均衡

若放任不管，路由器很容易学会「永远把 token 扔给两三个看起来还行的专家」——其余专家饿死，等于白占参数。这叫 routing collapse / 专家塌缩。

常见对策是加 负载均衡损失（load-balancing loss），鼓励：

各专家被选中的频率接近均匀；
路由器给出的平均概率也不要长期偏某一两个。

Switch Transformer 一类写法（离散化表述）大致是：对一个 batch，令 $f_{i}$ 为专家 $i$ 被选中的比例， $P_{i}$ 为路由器分给专家 $i$ 的平均概率，则

L_{aux} = α N \sum_{i = 1}^{N} f_{i} P_{i}

$f$ 与 $P$ 都均匀时该项较小；若集中在少数专家上则变大。 $α$ 是 auxiliary 权重。

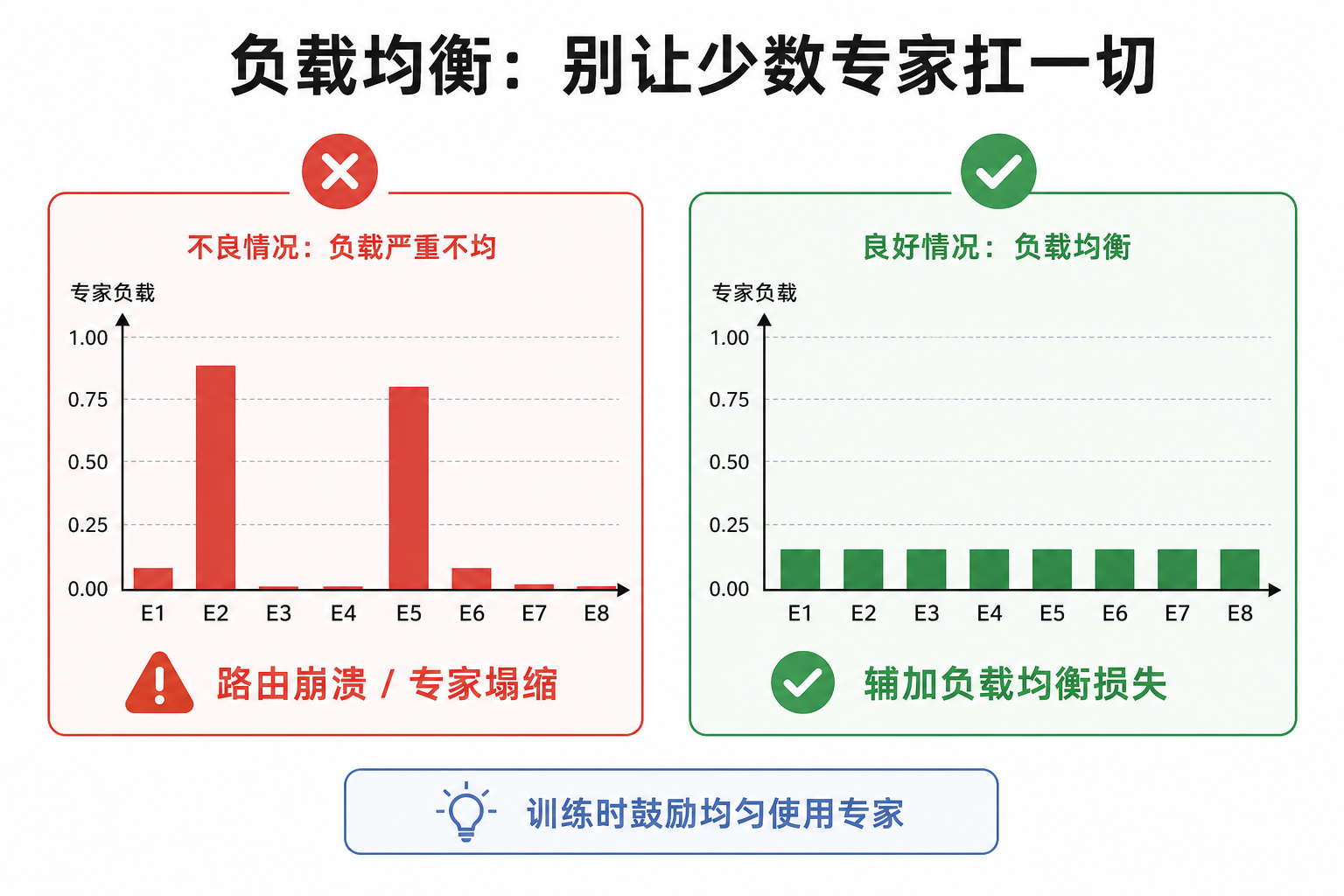

负载均衡：别让少数专家扛一切

图解说明：左图负载严重倾斜是病态；右图通过辅助损失把流量摊开，专家才真正「各有所长」。

其它工程手段还包括：专家容量（capacity）上限、token 丢弃/溢出、对路由 logits 加噪声（训练期）等——本章玩具不实现全部，但读论文时会反复遇到。

四、和稠密模型怎么比？

维度	稠密 Transformer	MoE Transformer
参数量	与 FLOPs 大致同涨	参数可远大于每步 FLOPs
每步算力	全部 FFN	约 $k / N$ 的专家计算
实现	简单、硬件友好	需要路由、负载、分布式专家并行
训练稳定性	相对成熟	需防塌缩、调 $α$ 与容量
代表	Llama、GPT-3 稠密版	Switch、Mixtral、DeepSeek-MoE

注意：MoE 不是免费午餐。通信（专家并行）、负载不均导致的气泡时间、以及「看起来 100B 参数但激活只有十几 B」的评测口径，都要单独理解。

五、发展脉络（够用版）

经典 MoE（Jacobs et al., 1991）：多个专家网络 + 门控，偏浅层集成思想。
Sparsely-Gated MoE（Shazeer et al., 2017）：引入稀疏门控，推向超大模型。
GShard / Switch Transformer：把 MoE 嵌进 Transformer，简化 Top-1，强调缩放定律。
Mixtral 8×7B：每层 8 专家、Top-2，开源后大幅普及「稀疏大模型」叙事。
DeepSeek-MoE 等：细粒度专家、共享专家（shared experts）等变体，进一步抠效率与专业化。

读到「共享专家」时记住一句：一部分容量永远对所有 token 开启（学通用变换），其余稀疏专家学特化变换。

六、代码在做什么

demo.py 用 NumPy 搭一个最小 MoE：

合成 2D 多模态数据（几个簇）；
路由器 Softmax + Top-2；
多个线性专家；
同时画出路由直方图（看有没有塌缩）和决策边界。

它不是 Switch/Mixtral 的复现，但能让你亲手看到：路由如何分配、均衡损失如何改变专家使用率。

跑完应看到：不加均衡损失时直方图可能一根柱子特别高（塌缩）；加上之后八个专家的使用更均匀，决策边界由多块线性拼成。卡点：Top- $k$ 的 $k$ 大于专家数没有意义；学习率过大时路由器先塌缩，专家来不及分工。

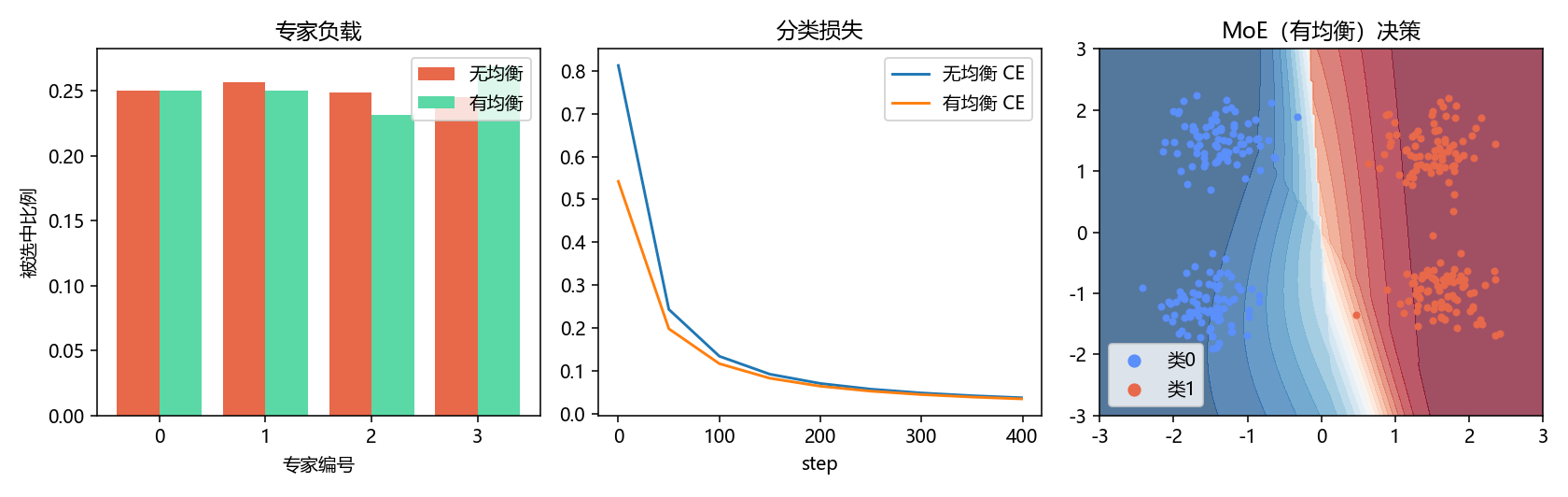

玩具 MoE：专家负载与决策

运行 code/demo.py 后生成。

七、小结

概念	一句话
MoE	多专家 + 路由器；每步只激活 Top- $k$
稀疏激活	总参数大，单次 FLOPs 近似稠密小模型
路由器	通常线性 + Softmax，决定专家权重
负载均衡	防止路由崩溃的辅助损失 / 容量约束
在 Transformer 中	常替换 FFN 子层

上一站是优化器细节 Adam；图结构数据见 GNN（消息传递 / 变体 / 应用）；若你关心大模型语境，可对照 Transformer 的 FFN 位置，以及大语言模型里的缩放叙事。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

Jacobs, R. A., et al. (1991). Adaptive Mixtures of Local Experts. Neural Computation.
Shazeer, N., et al. (2017). Outrageously Large Neural Networks: The Sparsely-Gated Mixture-of-Experts Layer. [arXiv:1701.06538]
Fedus, W., Zoph, B., & Shazeer, N. (2022). Switch Transformers: Scaling to Trillion Parameter Models. JMLR. [arXiv:2101.03961]
Jiang, A. Q., et al. (2024). Mixtral of Experts. [arXiv:2401.04088]
Dai, D., et al. (2024). DeepSeekMoE: Towards Ultimate Expert Specialization. [arXiv:2401.06066]
