LQR：状态反馈怎么一次给完增益

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

PID 看的是一个误差标量。状态空间 已经把植物写成 $\dot{x}=Ax+Bu$。本章只讲：LQR 怎样用 $Q,R$ 一次给出 $u=-Kx$。demo 仍把卡尔曼串在同一条双积分器上（只测带噪位置），因为分离原理要同时看见「增益」和「估计」；滤波器本身见 卡尔曼。倒立摆是图解里的直觉对象。

---

一、状态空间

线性时不变植物：

$$\dot{x}=Ax+Bu,y=Cx.$$

• $x$：$n$ 维内部状态（倒立摆常取 $[p,\dot{p},\theta ,\dot{\theta }{]}^{\mathrm{\top }}$）；
• $u$：控制；
• $y$：能测到的量，往往比 $x$ 短——比如只测位置，速度得估。

图解说明：上半是 $\dot{x}=Ax+Bu$、$y=Cx$ 的方块；中段用倒立摆说明「状态可以比输出更长」；下段天平是 LQR：$Q$ 罚状态偏离，$R$ 罚控制能量。

动画说明：双积分器小车 $\ddot{x}=u$。左：$u=0$ 带着初速飞走；右：$u=-Kx$ 拉回原点。$Q,R$ 与 demo 相同。

离散时间（demo 用这个，因为电脑按步走）把 $A,B$ 换成一步转移：

$$x_{k+1}=A{x}_k+B{u}_k.$$

双积分器 $\ddot{x}=u$ 在步长 $\mathrm{\Delta }t$ 下的精确离散是

$$A=\left(\begin{array}{cc}1& \mathrm{\Delta }t\\ 0& 1\end{array}\right),B=\left(\begin{array}{c}\frac{1}{2}\mathrm{\Delta }{t}^2\\ \mathrm{\Delta }t\end{array}\right).$$

无控制时位置匀速漂走——这就是「为什么需要反馈」的最小例子。机械臂要把这套接到关节，见 运动学 与 动力学。

---

二、LQR：一次求出增益

无限时域二次代价（连续写法便于记；实现是离散 Riccati）

$$J={\int }_0^{\mathrm{\infty }}(x^{\mathrm{\top }}Qx+u^{\mathrm{\top }}Ru)\mathrm{d}t.$$

最优反馈在线性植物上是 $u=-Kx$。$K$ 来自代数 Riccati 的解 $P$：离散情形

$$K=(R+B^{\mathrm{\top }}PB{)}^{-1}{B}^{\mathrm{\top }}PA.$$

$Q$ 大 → 更在乎把 $x$ 按回去；$R$ 大 → 更吝啬 $u$。没有积分项，也没有人手调 $K_p$：折中被两块权重矩阵写死。前提是 你得有 $x$（或一个够好的 $\hat{x}$）。

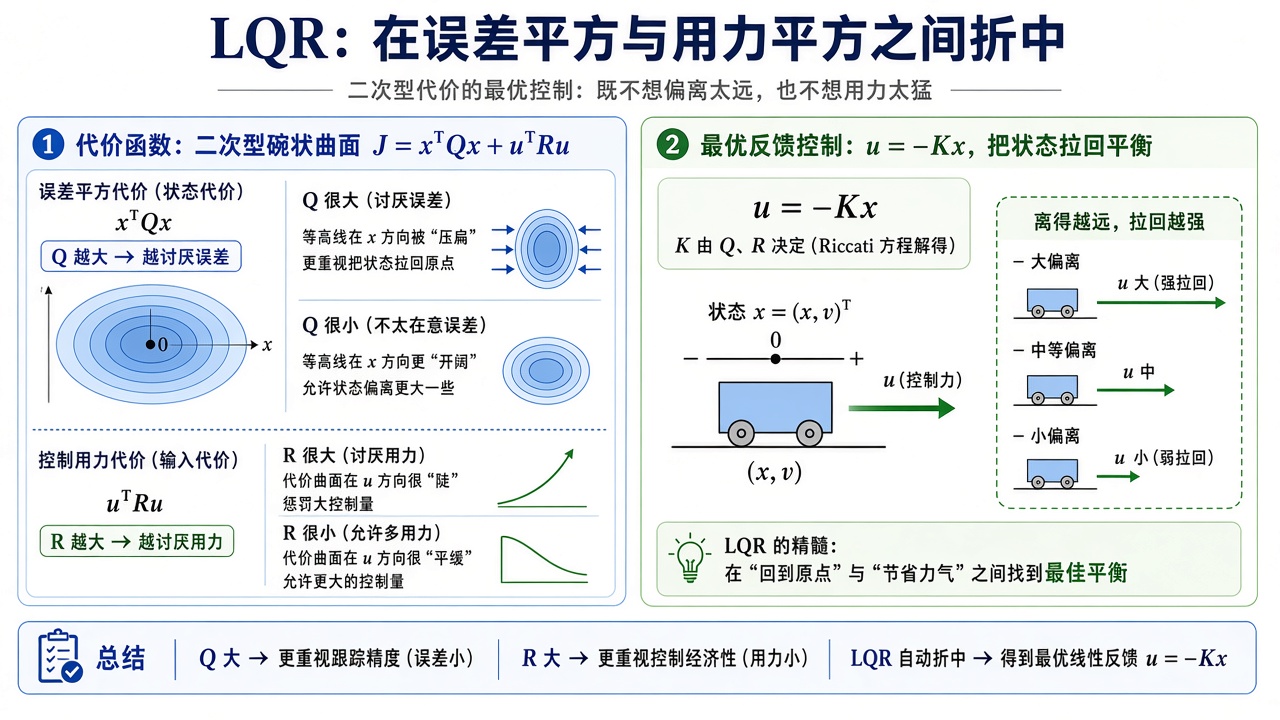

图解说明：代价 $x^{\mathrm{\top }}Qx+u^{\mathrm{\top }}Ru$。$Q$ 大讨厌偏差，$R$ 大讨厌用力。最优仍是线性反馈 $u=-Kx$。

逐步推导：双积分器离散 $A,B$ 以及「为什么最优是线性反馈」（点击展开）

连续 $\ddot{p}=u$，状态 $x=(p,v)$，$\dot{p}=v$，$\dot{v}=u$。在一步 $\mathrm{\Delta }t$ 内若 $u$ 恒定，精确积分：

$$v^{+}=v+u\mathrm{\Delta }t,p^{+}=p+v\mathrm{\Delta }t+\frac{1}{2}u\mathrm{\Delta }{t}^2.$$

写成 $x^{+}=Ax+Bu$ 就是正文的 $A,B$。无控制时 $A$ 把位置加上 $v\mathrm{\Delta }t$，小车匀速飞走。

无限时域二次 $J=\sum _k(x_k^{\mathrm{\top }}Q{x}_k+u_k^{\mathrm{\top }}R{u}_k)$。动态规划：设从 $k$ 起的最优代价是 $x^{\mathrm{\top }}Px$（二次型，待定 $P$）。最后一步对 $u$ 求导，得到线性 $u=-Kx$，且 $P$ 满足离散代数 Riccati。直觉：植物线性、代价二次，最优策略必须对 $x$ 线性——没有「远处才用力」的开关，增益处处相同。

$Q=\mathrm{diag}(q_p,q_v)$ 加大 $q_p$ 会让 $K$ 更猛地拉位置；加大 $R$ 则 $K$ 变小，响应变肉。demo 与动画用同一组 $Q,R$。

---

三、卡尔曼：预测再修正

传感器只给 $z=Hx+v$。双积分器上 $H=[1,0]$：只测位置。速度藏在状态里，要用滤波器估。

图解说明：蓝框按模型走一步，${\hat{x}}^{-}=A\hat{x}+Bu$，协方差变大；绿框用新息 $z-H{\hat{x}}^{-}$ 和卡尔曼增益 $K_g$ 把估计拉向测量，椭圆变小。$K_g$ 决定信模型还是信测量。

循环是：

1. 预测 $\hat{x}\leftarrow A\hat{x}+Bu$，$P\leftarrow AP{A}^{\mathrm{\top }}+Q_n$；
2. 更新 $K_g=P{H}^{\mathrm{\top }}(HP{H}^{\mathrm{\top }}+R_n{)}^{-1}$，再用残差修正 $\hat{x}$ 与 $P$。

这和 世界模型 里「先验动力学 + 用观测纠正隐状态」是同一句人话；RSSM / 卡尔曼只是线性高斯时有闭式。量子侧把「测完如何更新信念」换成另一套语言，见 量子信息。

---

四、代码在做什么

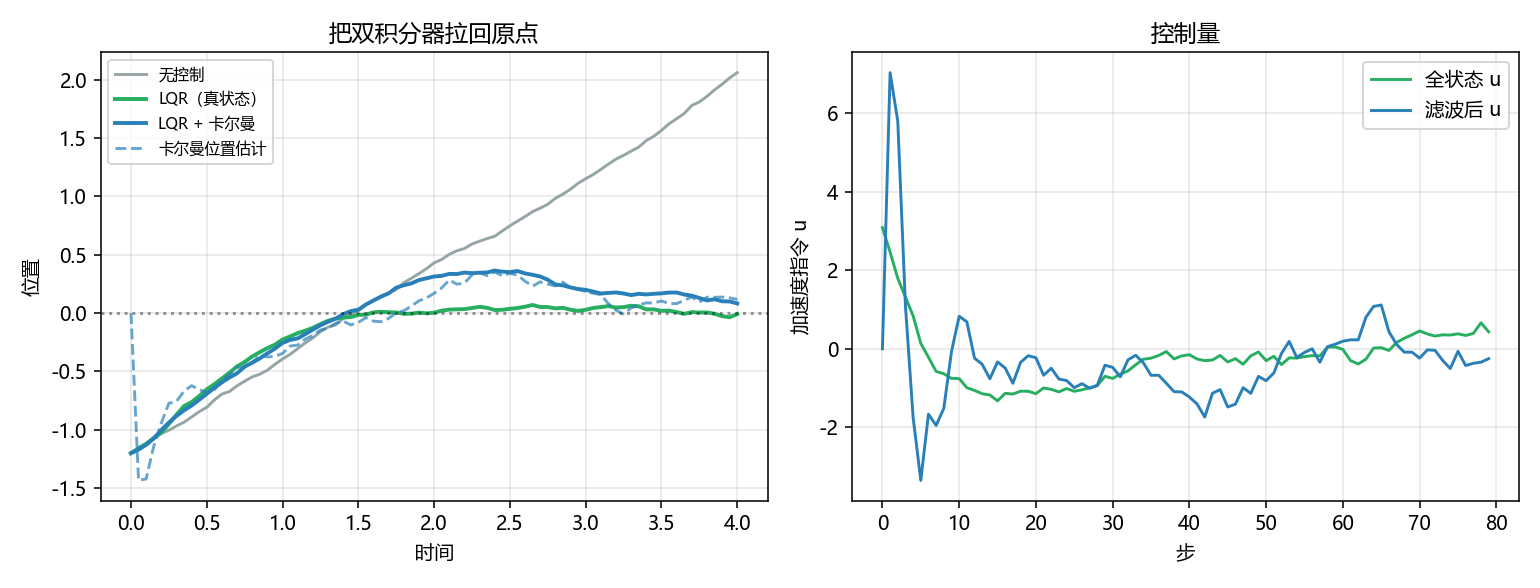

demo.py 三条轨迹同一套离散双积分器：无控制、全状态 LQR（直接用真 $x$）、以及「控制律看 $\hat{x}$，卡尔曼只吃带噪位置」。左图位置，右图加速度指令；虚线是滤波器对位置的估计。

无控制会漂；全状态 LQR 最快按回原点；带滤波的 LQR 稍吵、稍慢，但不再需要测速度。增益 $K$ 由迭代离散 Riccati 算出，不调用外部控制工具箱。

---

五、小结

概念	一句话
状态 $x$	预测下一步所需的内部向量
LQR	二次代价下的 $u=-Kx$；$Q$/$R$ 折中
卡尔曼	预测放大不确定，测量再收缩
分离原理（直觉）	线性高斯时，可先滤波再套 LQR
下游	机器人、飞行器；学出来的动力学见世界模型

几何与力矩接到手臂上：运动学、动力学。在想象里滚动未来：世界模型导论。真机话题与坐标系习惯见 ROS 2。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Kalman, “A New Approach to Linear Filtering and Prediction Problems” (1960)
2. Anderson & Moore, Optimal Control（LQR / Riccati）
3. PID（时域直觉）、状态空间（$A,B$）
