旋量代数：刚体怎样「拧」过去

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

Chasles 定理：刚体任意有限位移等价于绕某轴旋转并沿该轴平移——一条螺旋。李群 $\mathrm{SO}(3)$ 只覆盖转动；加上平移后是 $\mathrm{SE}(3)$，李代数 $\mathfrak{se}(3)$ 里的元素叫 twist（捻）。对偶的力和力矩叫 wrench（力螺）。本章把「六维是什么意思、平面指数映射每项从哪来、和 DH / 雅可比怎么对上」写清楚。demo 降到平面 $\mathrm{SE}(2)$，用指数映射让一块小矩形绕固定瞬心转过去。

---

一、通俗理解：刚体不会「一边转一边随便挪」

你把杯子从桌子左边放到右边并拧一下盖子：看起来又转又移。Chasles 说，一定存在一根轴，使这个位移 = 绕那根轴转 + 沿那根轴滑。没有「纯乱扭」。瞬时来看也一样：刚体的速度场由一根瞬时螺旋轴完全决定——轴上的点只沿轴走（或不动），别处的速度像转木马加上沿轴漂移。

空间刚体瞬时运动用六元组

$$\xi =\left(\begin{array}{c}\omega \\ v\end{array}\right)\in {\mathbb{R}}^6.$$

$\omega$ 是角速度（轴方向），$v$ 是与参考原点有关的线速度，不是「质心速度」那么朴素。轴上一点 $q$ 处

$$v_{\text{点}}=\omega \times (p-q)+h\omega ,$$

螺距 $h$ 描述「转一弧度沿轴走多远」。$h=0$ 纯转动（有限位移是绕轴转），$h\to \mathrm{\infty }$ 纯平移。

力螺 $F=(f,\tau )$ 与捻通过瞬时功率配对：

$$P=\omega \cdot \tau +v\cdot f.$$

功率为零则力螺做不了功（约束力）。这就是虚功原理的旋量版。

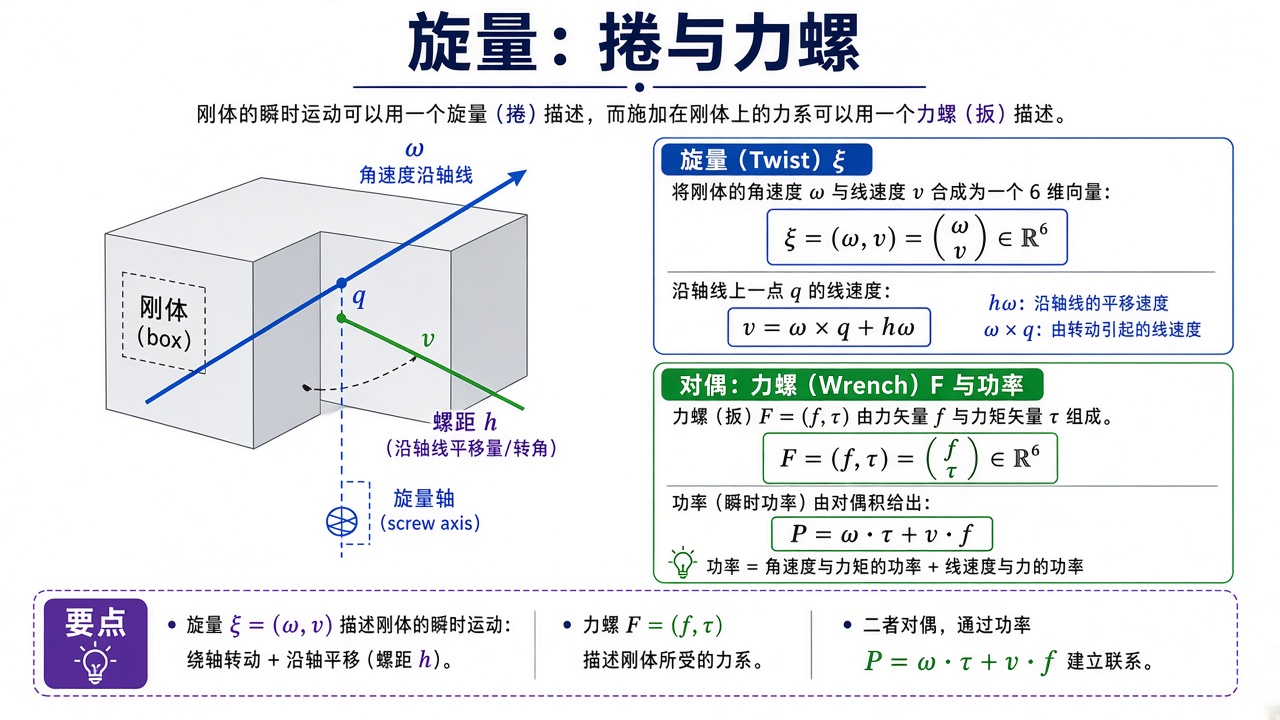

图解说明：刚体上一条螺旋轴；$\omega$ 沿轴，$v$ 含沿轴平移与因转动引起的线速度。右栏捻、力螺与功率。平面 demo 只保留 $\omega$ 的一个标量和 $v_x,v_y$。

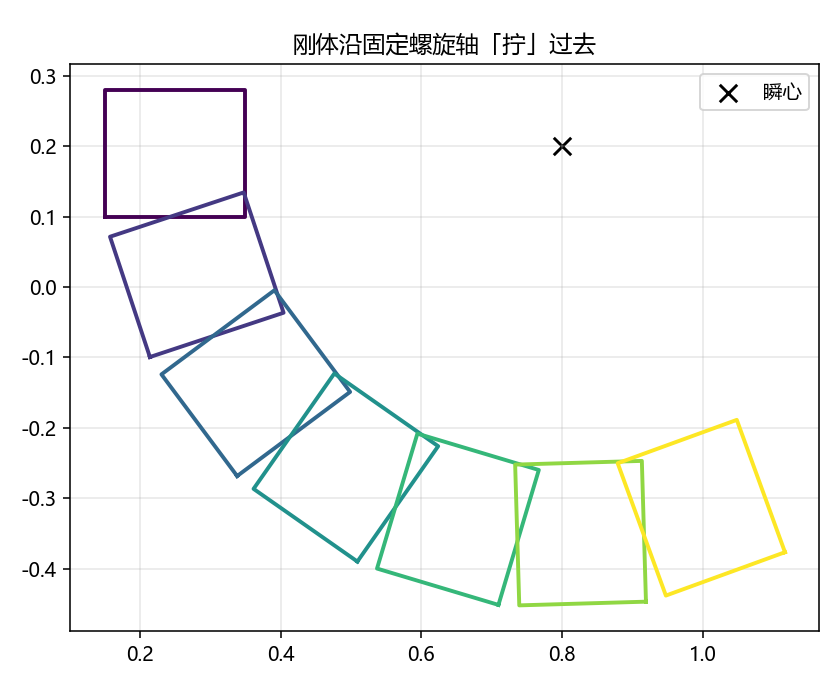

动画说明：平面刚体绕固定瞬心拧过去，$T(t)=\exp (t\hat{\xi })$。灰框是中间姿态残影。对应 demo 的 SE(2) 指数映射。

这套语言把 运动学 的雅可比列写成「各关节旋量」，把 动力学 的力写成力螺；Murray–Li–Sastry / Modern Robotics 用它统一开链。

---

二、平面 $\mathfrak{se}(2)$ 指数映射（逐步）

平面刚体 $3$ 自由度：转角 + 平移。李代数元素 $\xi =(\omega ,v_x,v_y)$。齐次表示

$$\hat{\xi }=\left(\begin{array}{ccc}0& -\omega & v_x\\ \omega & 0& v_y\\ 0& 0& 0\end{array}\right).$$

$\omega =0$ 时 $\exp (t\hat{\xi })$ 就是沿 $(v_x,v_y)$ 平移 $t$。$\omega \ne 0$ 时，转角 $\varphi =\omega t$，平移由

$$\left(\begin{array}{c}x\\ y\end{array}\right)=\frac{1}{\omega }\left(\begin{array}{cc}\sin \varphi & -(1-\cos \varphi )\\ 1-\cos \varphi & \sin \varphi \end{array}\right)\left(\begin{array}{c}{v}_x\\ v_y\end{array}\right)$$

给出（与 se2_exp 一致）。这和 $\mathrm{SO}(3)$ Rodrigues 是亲戚：$\sin ,1-\cos$ 再次出现。

纯转动绕瞬心 $q$： 线速度应满足「绕 $q$ 转」，平面里

$$v=\omega (q_y,-q_x)$$

（与三维 $\omega \times r$ 差一个二维定向约定，练习会钉死）。于是矩形绕黑叉瞬心转，而不是绕原点转——这正是「旋量比原点速度直观」的地方：你先选轴，再写 $v$。

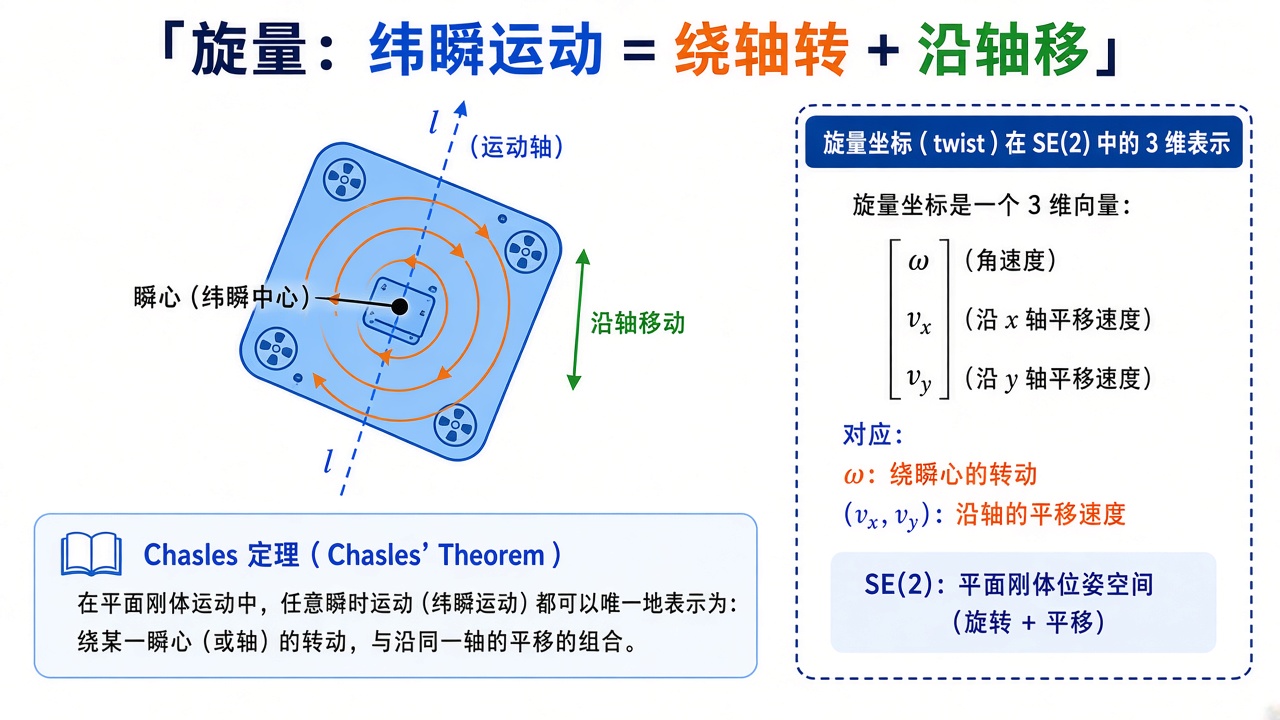

图解说明：平面刚体绕瞬时转动中心的速度场。右：$\mathrm{SE}(2)$ 的 twist $(\omega ,v_x,v_y)$。

逐步推导：平面 $\exp (t\hat{\xi })$ 的平移块从哪来（点击展开）

$\omega =0$ 时 $\hat{\xi }$ 幂次很快变零，$\exp (t\hat{\xi })=I+t\hat{\xi }$，右上角就是 $t(v_x,v_y)$，纯平移。

$\omega \ne 0$ 时，把刚体运动看成「绕瞬心转」。转角 $\varphi =\omega t$。指数级数对 $3\times 3$ 的 $\hat{\xi }$ 可以像 Rodrigues 那样收成 $\sin \varphi$ 与 $1-\cos \varphi$。右上角（平移部分）作用在 $v$ 上，得到正文的 $2\times 2$：

$$\left(\begin{array}{c}x\\ y\end{array}\right)=\frac{1}{\omega }\left(\begin{array}{cc}\sin \varphi & -(1-\cos \varphi )\\ 1-\cos \varphi & \sin \varphi \end{array}\right)\left(\begin{array}{c}{v}_x\\ v_y\end{array}\right).$$

若 $v$ 按纯转动选取 $v=\omega (q_y,-q_x)$，瞬心 $q$ 处速度为零，刚体上每点走圆。这就是 demo：矩形不绕原点转，而绕你标出的黑叉转。

与 $\mathrm{SO}(3)$ 对照：那边只有转动，指数落在 $3\times 3$ 的 $R$；这里多一列平移，群变成 $\mathrm{SE}(2)$。空间 $\mathrm{SE}(3)$ 是同一故事的 $4\times 4$ 版。

---

三、和 DH、雅可比、四杆的关系

DH 给的是有限相邻位姿；旋量给的是瞬时生成元。指数映射把「关节速度 $\dot{\theta }$ 乘关节旋量」积成有限 $T(\theta )$——指数积公式（PoE）：

$$T(\theta )={\mathrm{e}}^{{\hat{\xi }}_1{\theta }_1}\cdots {\mathrm{e}}^{{\hat{\xi }}_n{\theta }_n}T(0).$$

平面 2R 的两个 $\xi$ 就是「绕基座转」「绕肘转」；对 $\theta$ 求导，这两列正是雅可比。PoE 不需要每杆贴 DH 坐标系，零位时把关节轴在空间里量出来即可。本课 demo 只做一帧 $\mathrm{SE}(2)$ $\exp$，思想已经是 PoE 的一块积木。

四杆每根杆的瞬时运动也是某个 twist；闭链意味着若干旋量线性相关（与 Gruebler 的 $M$ 一致）。

世界模型 若要在 SE(2)/SE(3) 上预测下一帧位姿，增量也应走 $\exp$，而不是把 yaw 当普通实数加到 $2\pi$ 外面。

---

四、常见疑问

Q：$v$ 到底是哪一点的速度？
是参考系原点处「刚体上与原点重合的那一点」的速度（点可能只是空间里的一个标记）。换原点，$v$ 要变，$\omega$ 不变。这就是为什么裸写 $(v_x,v_y)$ 必须同时声明原点。

Q：力和力矩为什么合成力螺？
换原点时力和力矩会混在一起（力臂）。力螺把这对量变成与 twist 配对的协变对象，功率与原点无关。

Q：为什么 demo 不用 6 维？
6 维 $\exp$ 是 Rodrigues 的块矩阵版，公式长一倍。平面已经能看见「绕瞬心转」和 $\sin ,1-\cos$。空间情形见 MLS / Lynch。

Q：和齐次变换 $T$ 什么关系？
$T\in \mathrm{SE}(3)$ 是群上的点（有限位姿）；$\xi \in \mathfrak{se}(3)$ 是切向量（瞬时）。$\exp$ 把它们连起来，完全平行于 SO(3)。

---

五、代码在做什么

demo.py 指定 $\omega =1.2$、瞬心 $q=(0.8,0.2)$，构造纯转动 $v$，对一块矩形在 $t=0\dots 1.6$ 取 $7$ 帧，颜色沿 viridis 变化，得到 screw_se2.png。

---

六、小结

概念	一句话
螺旋 / Chasles	刚体位移 = 绕轴转 + 沿轴移
twist $\xi$	瞬时运动；$(\omega ,v)$；原点要声明
wrench	力与力矩；与 twist 功率对偶
$\mathrm{SE}(2)$ $\exp$	平面刚体有限位移；$\sin ,1-\cos$
PoE	关节旋量指数连乘 = 正运动学
下游	力控制、位姿积分、与 DH 对照

机器人学到此收束。建议回到 导论 把构型空间再看一眼，或用 ROS 2 看真机 TF。控制侧从 PID 接到关节伺服。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Murray, Li, Sastry, A Mathematical Introduction to Robotic Manipulation
2. Lynch & Park, Modern Robotics（PoE 全书主线）
3. 对照 运动学 雅可比列 = 平面关节旋量
