as02 PINN：让神经网络自己"发现"物理方程的解

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

上一节 as01 AI4S 全景 中，我们定义了"PDE 残差"这把标尺。这一节我们用它来真正训练一个神经网络求解方程。

1. 核心想法：把 PDE 残差变成损失函数

物理信息神经网络（Physics-Informed Neural Network, PINN，Raissi et al., 2019）的核心思想极其简单：

不给神经网络任何"标准答案"（$x\to u(x)$ 的标注数据对），而是让它在训练过程中自己利用物理方程本身作为监督信号。

回顾 as01 定义的一维 Poisson 边值问题：

$$-u^{″}(x)=f(x),x\in (0,1),u(0)=u(1)=0,f(x)={\pi }^2\sin (\pi x)$$

用一个神经网络 $u_{\theta }(x)$ 去逼近解 $u(x)$，PINN 的训练目标是让 $u_{\theta }$ 同时满足两类约束：

$$\mathcal{L}(\theta )=\underset{{\mathcal{L}}_{\text{PDE}}(\text{方程残差})}{\underbrace{\frac{1}{N_f}\sum _{i=1}^{N_f}{r}_{\theta }(x_f^{(i)}{)}^2}}+{\lambda }_{\text{bc}}\underset{{\mathcal{L}}_{\text{BC}}(\text{边界条件})}{\underbrace{\frac{1}{N_b}\sum _{j=1}^{N_b}(u_{\theta }(x_b^{(j)})-u_b^{(j)}{)}^2}}$$

其中 $r_{\theta }(x)=-u_{\theta }^{″}(x)-f(x)$ 正是 as01 定义的 PDE 残差，$x_f^{(i)}$ 是在定义域内部随机/均匀采样的配点（collocation points），$x_b^{(j)}$ 是边界点。这个损失函数里没有任何来自"真解"的标注数据 —— 唯一的监督信号来自方程本身和边界条件。

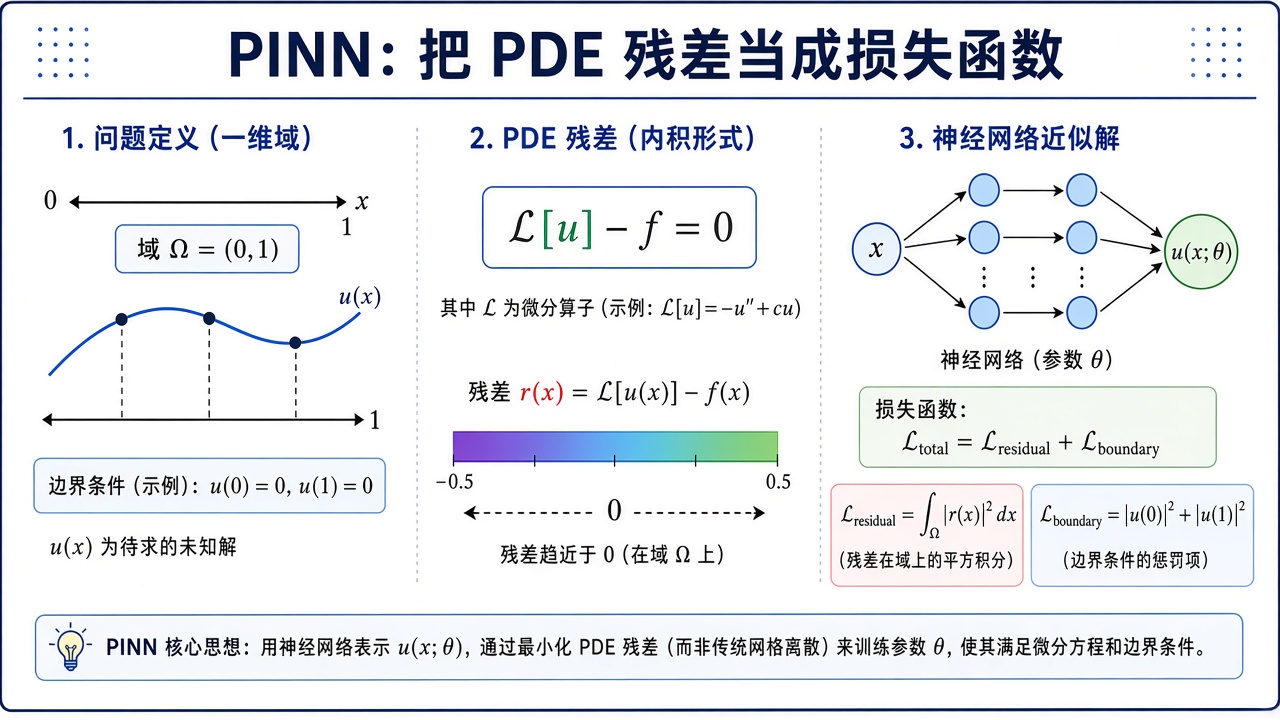

图解说明：网络输出 $u(x;\theta )$。对 $x$ 自动微分得到 $u^{″}$，残差 $-u^{″}-f$ 进损失；边界点另外惩罚。残差被训到接近 0 时，网络就是 PDE 的一个近似解。

逐步推导：为什么「残差为 0」等价于满足 Poisson 方程（点击展开）

一维 Poisson $-u^{″}=f$ 在 $(0,1)$ 上，加上 $u(0)=u(1)=0$。若某个光滑函数 $u_{\theta }$ 使

$$r_{\theta }(x)=-u_{\theta }^{″}(x)-f(x)=0\mathrm{\forall }x\in (0,1),u_{\theta }(0)=u_{\theta }(1)=0,$$

则它就是边值问题的解（解的唯一性由椭圆方程理论保证，本课 $f={\pi }^2\sin (\pi x)$ 的真解就是 $\sin (\pi x)$）。

训练不能在连续统上处处取零，于是在配点上把 $r_{\theta }^2$ 平均掉，再加边界均方。这是配置法（collocation）的神经网络版：有限差分把 $u^{″}$ 换成网格上的差商；PINN 把 $u^{″}$ 换成自动微分，网格换成随机点。${\lambda }_{\mathrm{bc}}$ 太大则内部方程松，太小则边界漂——两边都要盯残差曲线。

制造解（manufactured solution）在 科学计算导论：先指定 $u$，反推 $f$，用来验证代码没写反符号。

2. 自动微分：PINN 相较传统数值方法的关键武器

as01 中我们用有限差分近似 $u^{″}(x)$，误差量级是 $O(\mathrm{\Delta }{x}^2)$，且必须先离散化网格。PINN 用**自动微分（automatic differentiation, autograd）**代替有限差分：

$$u_{\theta }^{\prime }(x)=\frac{\partial u_{\theta }}{\partial x}(\text{解析精确，PyTorch 自动算出})$$

关键实现技巧是 torch.autograd.grad(..., create_graph=True)：设置 create_graph=True 后，求导操作本身也会被记录进计算图，这样我们才能对一阶导数再求一次导（得到二阶导数），并且这个二阶导数依然可以继续反向传播去更新网络参数 $\theta$。

$$\frac{\partial u_{\theta }}{\partial x}\stackrel{\text{再对 }x\text{ 求导（create\_graph=True）}}{\to }\frac{{\partial }^2{u}_{\theta }}{\partial x^2}$$

这是 PINN 最重要的工程细节：它意味着 PINN 完全无网格（mesh-free）——不需要像有限差分/有限元那样离散化定义域，配点可以在连续域内任意采样，导数是解析精确的（在浮点精度范围内），不存在离散化误差。

图解说明：输入坐标 $x$（配点 + 边界点）经过一个 tanh 激活的多层感知机（MLP）得到 $\hat{u}(x)$。上分支对 $\hat{u}$ 自动微分两次得到 $u_{\theta }^{″}$，组装出 PDE 残差 $r(x)=-u_{\theta }^{″}-f$，贡献 ${\mathcal{L}}_{\text{pde}}$；下分支把边界点 $x=0,1$ 送入同一个网络，与真实边界值（此处均为 0）比较，贡献 ${\mathcal{L}}_{\text{bc}}$。两个损失加权求和后反向传播，同时更新网络的全部参数——两个分支共享同一套权重，这保证了学到的 $u_{\theta }$ 在整个定义域内是一个统一、光滑的函数，而不是两套独立拟合的结果。

3. 为什么用 tanh，不用 ReLU？

这是初学者容易忽略但对 PINN 至关重要的一个细节：PINN 的网络必须选择处处二次可微（或更高阶可微）的激活函数。

• ReLU 是分段线性函数，二阶导数几乎处处为 0（在非光滑点甚至未定义）。用 ReLU 网络计算 $u_{\theta }^{″}$，会得到一个几乎恒为 0 的（无意义的）二阶导数，PDE 残差损失根本学不到东西。
• tanh / sin / GELU 等光滑激活函数处处无穷次可微，可以支持任意阶的自动微分求导，这正是本章 demo 选择 tanh 的原因。

$${\text{ReLU}}^{″}(x)=0(\text{几乎处处})\text{vs}{\tanh }^{″}(x)=-2\tanh (x)(1-{\tanh }^2(x))(\text{处处光滑非零})$$

4. 边界条件权重 ${\lambda }_{\text{bc}}$ 的直觉

配点集合 $\{x_f^{(i)}\}$ 通常有几十到上千个点，而边界点集合 $\{x_b^{(j)}\}$ 在一维问题里往往只有 2 个点（$x=0,x=1$）。如果 ${\lambda }_{\text{bc}}=1$，边界条件损失在总损失中的"话语权"会被大量的内部配点损失稀释——网络可能学到一个在内部满足方程、但在边界处明显偏离 0 的解。

实践经验：${\lambda }_{\text{bc}}$ 通常需要设为 $10\sim 100$，把边界条件损失的权重人为放大，防止它被"多数投票"淹没。这是训练 PINN 时最常调的超参数之一（更系统的做法是自适应权重，如 NTK-based 权重、SoftAdapt 等，超出本章范围）。

5. 训练结果

本章 demo 用一个 1 → 20 → 20 → 20 → 1（tanh 激活）的全连接网络，在 $(0,1)$ 内均匀采样 50 个配点，训练 3000 轮 Adam 优化器（${\lambda }_{\text{bc}}=10$）：

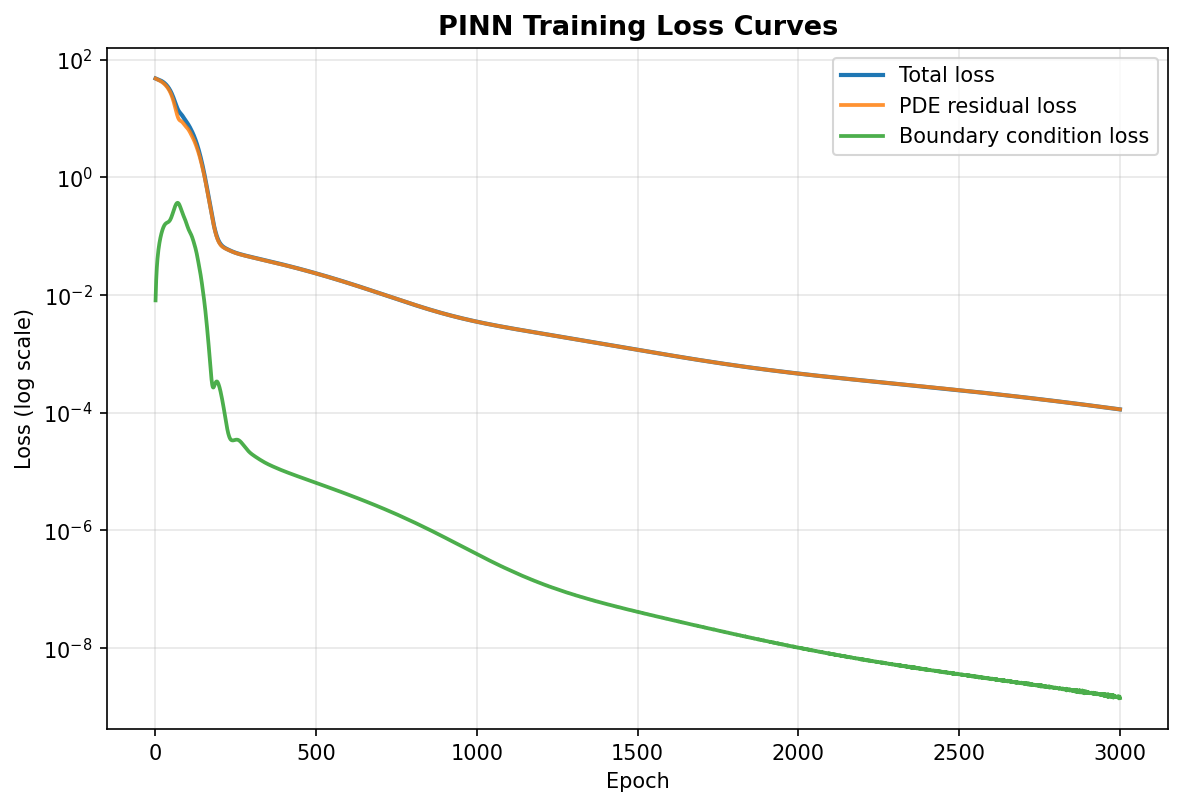

图解说明：蓝色总损失、橙色 PDE 残差损失、绿色边界条件损失均在对数坐标下随训练单调下降，且边界条件损失下降得更快、更彻底——因为只有 2 个点，网络很容易"记住"它们；PDE 残差损失覆盖了整个定义域上的无穷多个点（每轮重新看到同样的 50 个配点），下降得更平缓，这是模型真正"学会方程结构"的过程。

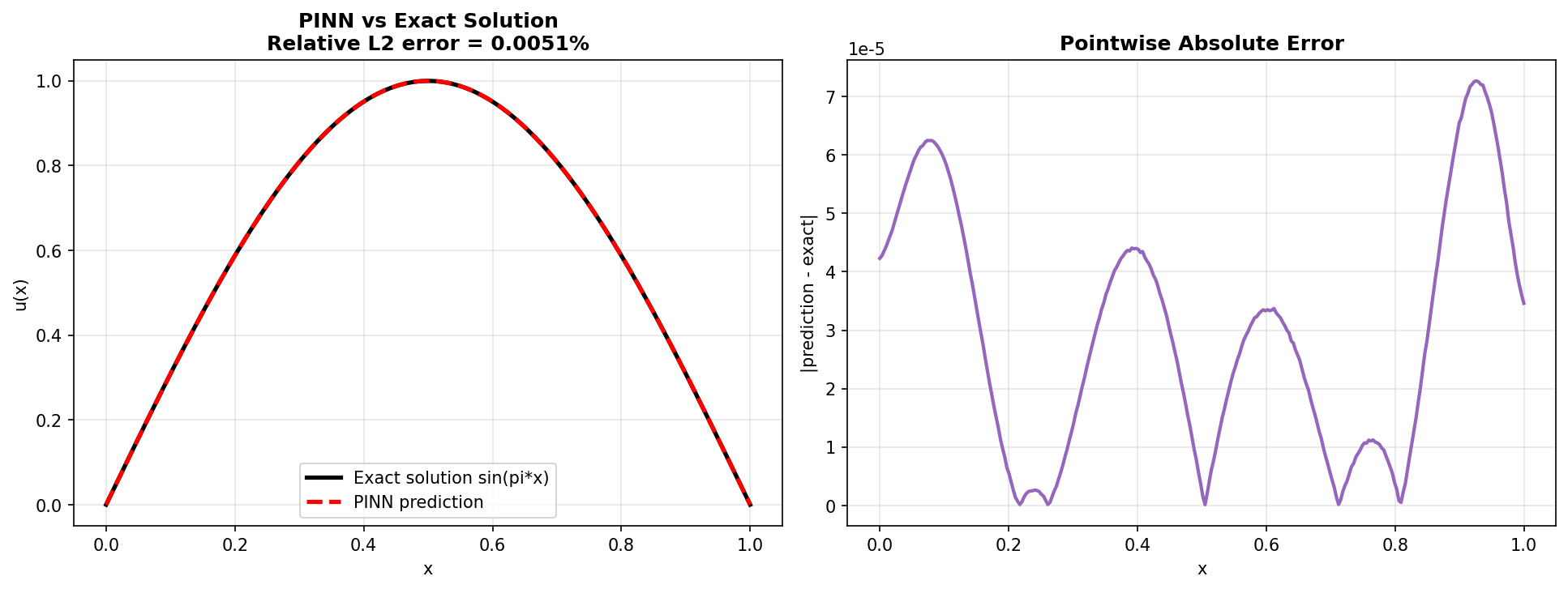

图解说明：左图对比 PINN 预测的 $\hat{u}(x)$（红色虚线）与解析真解 $\sin (\pi x)$（黑色实线），两者几乎完全重合，最终相对 $L_2$ 误差在 ${10}^{-3}$ 量级；右图展示逐点绝对误差，误差在整个区间内都很小且分布均匀——这说明网络学到的不是"记住几个点的值"，而是整个函数的光滑逼近。关键在于：训练过程中网络从未见过任何一个 $u(x)$ 的真实取值，所有信息都来自 PDE 残差和边界条件。

6. PINN 的优势与局限

维度	优势	局限
数据需求	不需要任何标注数据，只需要方程和边界条件	如果方程本身是错的/不完整的，PINN 也学不到正确答案
网格依赖	无网格，配点可以任意采样，适合不规则/高维域	配点采样策略对收敛速度和精度影响很大，需要调参
精度	导数解析精确，无离散化误差	训练是非凸优化，容易陷入局部最优（尤其是含多尺度/高频解的问题）
复用性	可以直接用作反问题（已知观测数据反推方程参数）的框架	每次方程参数、边界条件、源项改变，都需要重新训练——这是 PINN 最大的局限，也是下一章 FNO/PINO 要解决的问题
适用规模	特别适合小规模、高精度的正问题/反问题	大规模复杂几何、湍流等强非线性问题上训练稳定性和精度还是开放难题

PINN 最大的局限——一个训练好的 PINN 只对应一组特定的 $(f,\text{边界条件})$。如果源项从 ${\pi }^2\sin (\pi x)$ 换成别的函数，原则上必须重新训练整个网络。这正是引出下一章的关键动机：能不能训练一个网络，一次性学会"给定任意源项 $f$，直接输出对应的解 $u$"这个映射本身？——这就是神经算子（Neural Operator）要解决的问题。

7. 本章小结

1. 核心思想：用 PDE 残差 + 边界条件误差构造损失函数，让神经网络在没有标注数据的情况下"发现"方程的解。
2. 关键工具：自动微分（create_graph=True）计算任意阶精确导数，替代有限差分。
3. 关键细节：激活函数必须光滑可微（tanh 而非 ReLU）；边界条件损失通常需要更大的权重 ${\lambda }_{\text{bc}}$。
4. 核心局限：一个 PINN 只解一个特定问题，换参数需要重新训练——这是下一章 as03 Neural Operator / FNO 的出发点。

下一节 as03 Neural Operator 与 FNO 将学习如何训练一个"一次训练，处处泛化"的算子模型，直接学习"源项函数 → 解函数"这个映射本身。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Raissi, M., Perdikaris, P., & Karniadakis, G. E. (2019). Physics-informed neural networks: A deep learning framework for solving forward and inverse problems involving nonlinear partial differential equations. Journal of Computational Physics. [链接]
2. Lu, L., Meng, X., Mao, Z., & Karniadakis, G. E. (2021). DeepXDE: A deep learning library for solving differential equations. SIAM Review. [arXiv:1907.04502]
3. Wang, S., Teng, Y., & Perdikaris, P. (2021). Understanding and mitigating gradient flow pathologies in physics-informed neural networks. SIAM Journal on Scientific Computing. (讨论边界条件权重自适应) [链接]
4. Karniadakis, G. E., Kevrekidis, I. G., Lu, L., et al. (2021). Physics-informed machine learning. Nature Reviews Physics. [链接]
