机器人动力学：力矩怎样变成加速度

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

运动学 告诉你手在哪。轨迹 告诉你角如何随时间变。动力学告诉你：要让关节按某个 $\ddot{q}$ 动，电机该出力矩 $\tau$ 多少——以及反过来，零力矩时重力会把臂往哪拽。本章用平面 2R、质量集中在杆末端，把拉格朗日从能量写到 $M(q)\ddot{q}+H=\tau$ 的每一项。不引入牛顿-欧拉递推（那是同一方程的另一套算法，便于实时逆动力学）。

---

一、通俗理解：为什么不在每根杆上画受力图

牛顿定律要在每根杆上画重力、铰链反力、电机力矩，再消去「铰链里那对作用力与反作用力」。杆一多，未知内力比你关心的 $\tau$ 还多。

拉格朗日改走标量：只写动能 $T$、势能 $V$，广义坐标选关节角（约束已经被坐标吃掉，铰链反力不做功，不出现）。方程是

$$\frac{\mathrm{d}}{\mathrm{d}t}\frac{\partial L}{\partial {\dot{q}}_i}-\frac{\partial L}{\partial q_i}={\tau }_i,L=T-V.$$

左端像「动量对时间的变化率减去势能坡度」。${\tau }_i$ 是沿这个坐标的广义力——转动关节上就是电机力矩。

图解里杆可以有分布质量和转动惯量；demo 把质量放在每根杆末端，推导短一截，结构与带 $I_z$、质心距 ${\ell }_c$ 的教材完全一样。

公式看结论；$T_2$ 交叉项和 $M,H$ 从欧拉-拉格朗日怎么收，点开推导。

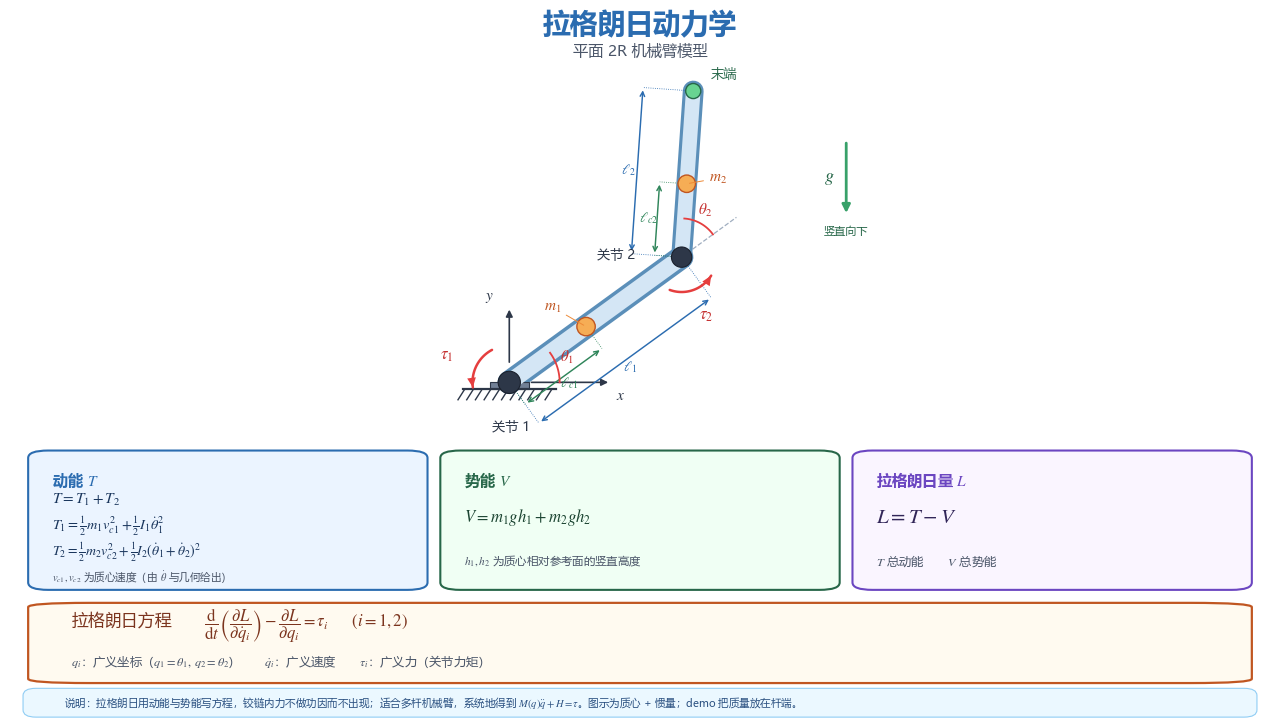

图解说明：串联 2R，力矩标在关节 1、2；动能、势能、欧拉-拉格朗日。重力竖直向下。图示为质心与惯量；demo 把质量放在杆端。

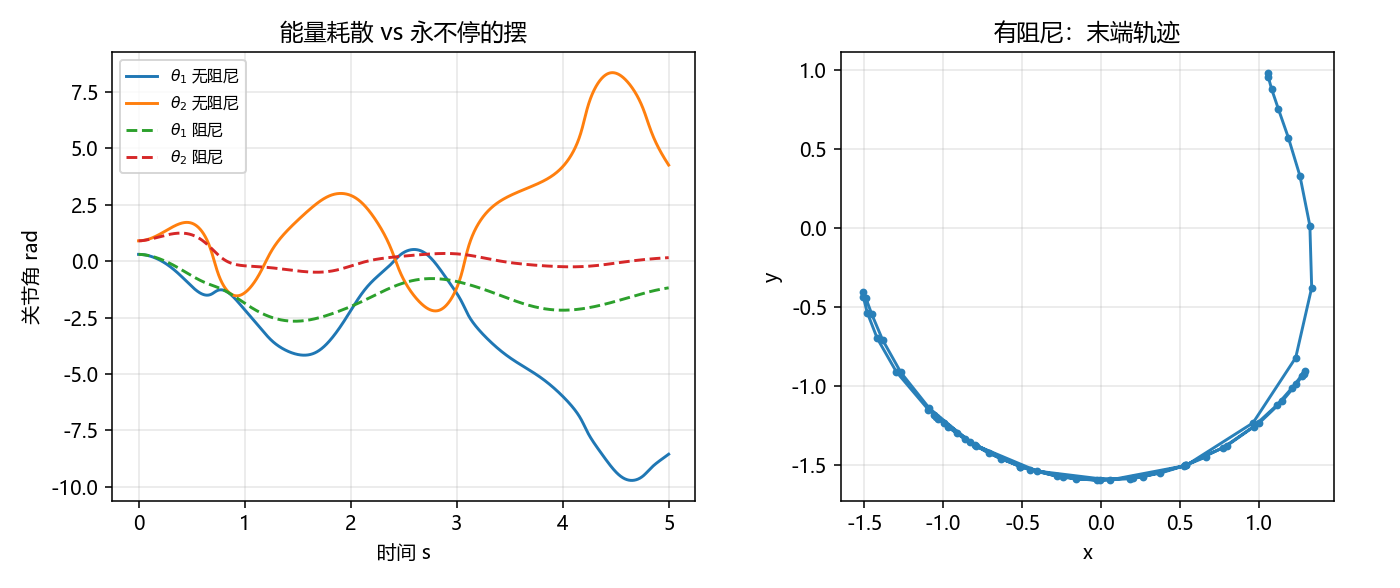

动画说明：同一组拉格朗日方程、同一初值。左：无阻尼自由落体；右：关节黏性阻尼。$\theta =0$ 为水平，重力沿 $-y$。

角度约定（必读）：demo 里 $\theta =0$ 是水平（杆沿 $+x$），重力沿 $-y$，于是重力力矩里出现 $\cos \theta$（水平时力臂最大）。许多教材取竖直悬挂为 $0$，公式差一个 $\sin \leftrightarrow \cos$。抄系数前先看「零位在哪」。

---

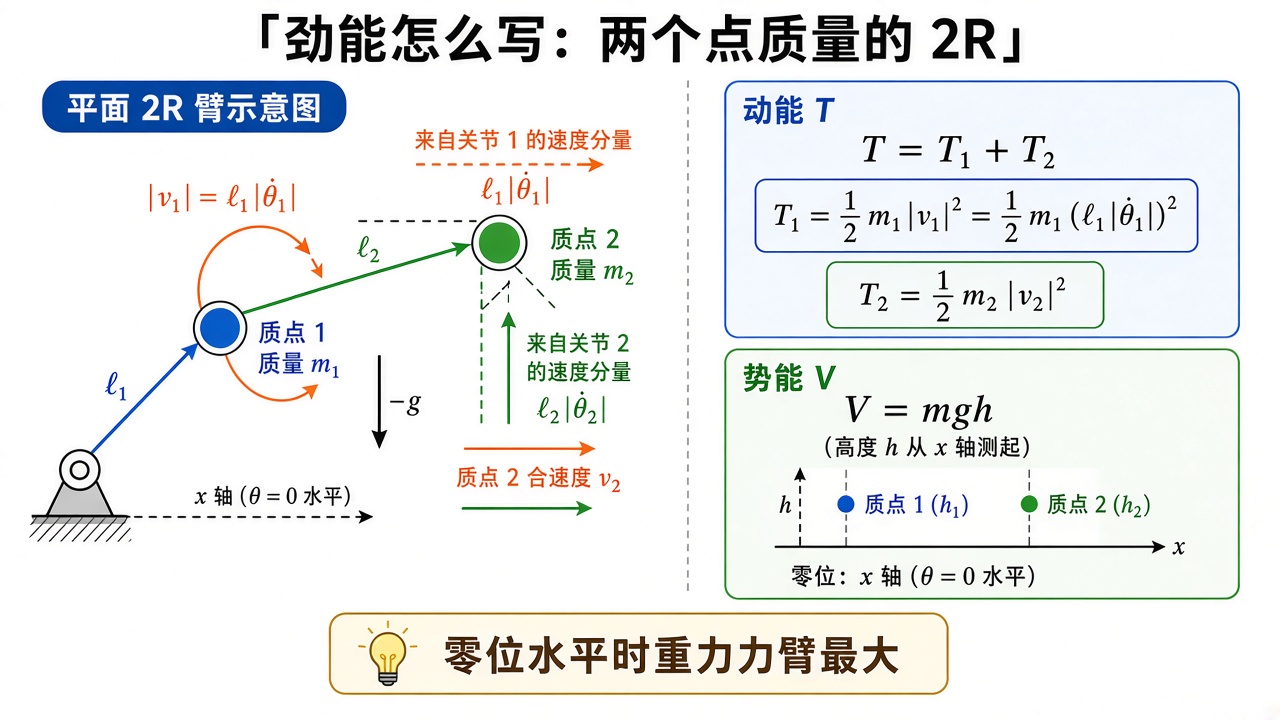

二、保姆级：把 $T$ 和 $V$ 写出来

杆 1 末端速度：对 $p_1=({\ell }_1\cos {\theta }_1,{\ell }_1\sin {\theta }_1)$ 求导，

$$|v_1|={\ell }_1|{\dot{\theta }}_1|,T_1=\frac{1}{2}{m}_1{\ell }_1^2{\dot{\theta }}_1^2.$$

杆 2 末端就是手，速度由雅可比第一行给出（或直接对 FK 求导）。平方后

$$T_2=\frac{1}{2}{m}_2({\ell }_1^2{\dot{\theta }}_1^2+{\ell }_2^2({\dot{\theta }}_1+{\dot{\theta }}_2{)}^2+2{\ell }_1{\ell }_2\cos {\theta }_2{\dot{\theta }}_1({\dot{\theta }}_1+{\dot{\theta }}_2)).$$

交叉项 $\cos {\theta }_2$：两杆夹角改变，两段速度的点积在变——伸直时「一起转」更费劲，折叠时部分抵消。

势能（$\theta =0$ 水平，$y$ 向上为正，重力 $-g\hat{y}$）：高度等于 $y$ 坐标，

$$V=m_{1}g{\ell }_1\sin {\theta }_1+m_{2}g({\ell }_1\sin {\theta }_1+{\ell }_2\sin ({\theta }_1+{\theta }_2)).$$

（若你的零位是水平而势能用 $\sin$，要对一下坐标：demo 的重力项用的是 $\cos$，与「$y$ 向上、$\theta$ 从 $x$ 轴起」配套——见下一节 $H$ 里的 $g_1,g_2$。）

把 $L=T-V$ 代入欧拉-拉格朗日，对 ${\theta }_1,{\theta }_2$ 各写一行，再把含 $\ddot{\theta }$ 的项收到左边，就得到标准形。

图解说明：质量集中在肘与手。$|v_1|={\ell }_1|{\dot{\theta }}_1|$；手的速度由两关节共同贡献。零位水平时重力力臂最大，公式里出现 $\cos$。

逐步推导：杆 2 的动能交叉项 $2{\ell }_1{\ell }_2\cos {\theta }_2$（点击展开）

手的位置就是正运动学 $p_2$。对时间求导（链式法则，与雅可比第一列、第二列点乘 $\dot{\theta }$ 相同）：

$$\begin{array}{rl}\dot{x}& =-{\ell }_1{s}_1{\dot{\theta }}_1-{\ell }_2{s}_{12}({\dot{\theta }}_1+{\dot{\theta }}_2),\\ \dot{y}& ={\ell }_1{c}_1{\dot{\theta }}_1+{\ell }_2{c}_{12}({\dot{\theta }}_1+{\dot{\theta }}_2).\end{array}$$

平方相加。与工作空间那次推导一样，交叉项会出现 $\cos {\theta }_2$：

$$|v_2{|}^2={\ell }_1^2{\dot{\theta }}_1^2+{\ell }_2^2({\dot{\theta }}_1+{\dot{\theta }}_2{)}^2+2{\ell }_1{\ell }_2\cos {\theta }_2{\dot{\theta }}_1({\dot{\theta }}_1+{\dot{\theta }}_2).$$

几何阅读：${\ell }_1{\dot{\theta }}_1$ 是肘的速率；${\ell }_2({\dot{\theta }}_1+{\dot{\theta }}_2)$ 是手相对肘的速率（绝对角速度 × 第二杆长）。两段速度的夹角就是 ${\theta }_2$，点积带 $\cos {\theta }_2$。伸直（${\theta }_2=0$，$\cos =1$）时两段速度几乎同向，动能最大——「一起甩」更费劲；折叠时部分抵消。

$T_2=\frac{1}{2}{m}_2|v_2{|}^2$ 就是正文那一行。$T_1$ 更简单：肘绕定点转，$|v_1|={\ell }_1|{\dot{\theta }}_1|$。

势能：取 $y$ 向上为正，高度就是 $y$ 坐标。demo 的零位是水平（$\theta =0$ 沿 $+x$），重力沿 $-y$，所以 $V$ 用 $\sin$（高度）而重力力矩（$-\partial V/\partial \theta$）里出现 $\cos$。许多教材零位是竖直悬挂，公式差一个 $\sin \leftrightarrow \cos$。抄系数前先看零位。

---

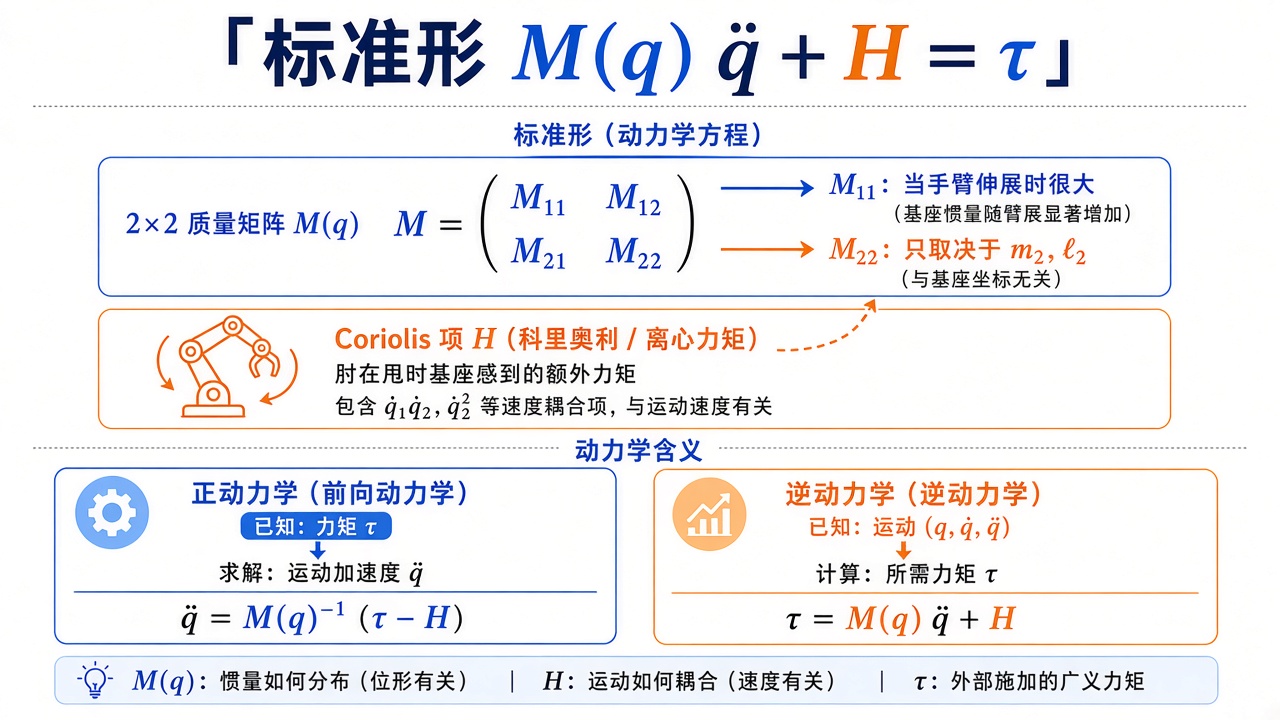

三、标准形：$M(q)\ddot{q}+H(q,\dot{q})=\tau$

$$M(q)\ddot{q}+H(q,\dot{q})=\tau .$$

对点质量 2R（与 mass_matrix / h_vector 一致）：

$$\begin{array}{rl}{M}_{11}& =(m_1+m_2){\ell }_1^2+m_2{\ell }_2^2+2m_2{\ell }_1{\ell }_2\cos {\theta }_2,\\ M_{12}=M_{21}& =m_2{\ell }_2^2+m_2{\ell }_1{\ell }_2\cos {\theta }_2,\\ M_{22}& =m_2{\ell }_2^2.\end{array}$$

• $M$ 对称正定（动能 $\frac{1}{2}{\dot{q}}^{\mathrm{\top }}M\dot{q}>0$）。求加速度用 solve(M, ·) 而不是显式求逆。
• $M$ 只依赖 ${\theta }_2$：绕基座转一圈，两杆相对姿势不变，惯性在关节坐标里长得一样。
• 科氏 / 离心来自 $M$ 随时间变。记 $c=-m_2{\ell }_1{\ell }_2\sin {\theta }_2$，则

$$H_{\mathrm{cor},1}=c(2{\dot{\theta }}_1{\dot{\theta }}_2+{\dot{\theta }}_2^2),H_{\mathrm{cor},2}=-c{\dot{\theta }}_1^2.$$

冰上转圈把手臂收回会转更快：那是惯性变了。这里 $\sin {\theta }_2$ 项让「肘在甩」时基座关节感到额外力矩。

重力（与代码一致，$\theta =0$ 水平）：

$$g_1=(m_1+m_2)g{\ell }_1\cos {\theta }_1+m_{2}g{\ell }_2\cos ({\theta }_1+{\theta }_2),g_2=m_{2}g{\ell }_2\cos ({\theta }_1+{\theta }_2).$$

$H=H_{\mathrm{cor}}+g$。速度为 0 时 $H$ 只剩重力——这就是「重力补偿」：$\tau =g(q)$ 可以让手臂停在半空（忽略摩擦）。

正动力学：已知 $\tau$，解 $\ddot{q}=M^{-1}(\tau -H)$，再积分得运动（仿真、demo）。
逆动力学：已知 $q,\dot{q},\ddot{q}$，算 $\tau =M\ddot{q}+H$（控制里更常用：轨迹规划给出 ${\ddot{q}}_d$，前馈这一拍力矩，PID 只补误差）。

阻尼写成 $-c\dot{q}$ 加进右端，对比「保守系统永远摆」和「有摩擦停下」。

现代控制 的状态若包含 $q,\dot{q}$，线性化后的 $A,B$ 就是这个非线性式在平衡点的切线。

图解说明：$M$ 对称正定，2R 中只依赖 ${\theta }_2$。正动力学由 $\tau$ 求加速度；逆动力学由计划好的运动求 $\tau$（控制更常用）。

逐步推导：欧拉-拉格朗日怎样把 $\ddot{\theta }$ 收到 $M(q)$ 里（点击展开）

对广义坐标 $q_i$，

$$\frac{\mathrm{d}}{\mathrm{d}t}\frac{\partial L}{\partial {\dot{q}}_i}-\frac{\partial L}{\partial q_i}={\tau }_i,L=T-V.$$

动能对速度是二次型 $T=\frac{1}{2}{\dot{q}}^{\mathrm{\top }}M(q)\dot{q}$。于是

$$\frac{\partial T}{\partial \dot{q}}=M(q)\dot{q}.$$

再对时间求导（乘积法则）：$M\ddot{q}+\dot{M}\dot{q}$。$\dot{M}$ 来自 $M$ 对 $q$ 的依赖，里面全是 $\dot{q}$ 的二次项，加上 $-\partial T/\partial q$ 与 $+\partial V/\partial q$，一并叫做 $H(q,\dot{q})$（科氏 / 离心 + 重力）。含 $\ddot{q}$ 的只剩 $M\ddot{q}$，所以

$$M(q)\ddot{q}+H(q,\dot{q})=\tau .$$

对点质量 2R，把 $T_1+T_2$ 写成 $\frac{1}{2}\sum M_{ij}{\dot{\theta }}_i{\dot{\theta }}_j$，对照系数：

• ${\dot{\theta }}_1^2$ 的系数 $\times 2$ 给出 $M_{11}=(m_1+m_2){\ell }_1^2+m_2{\ell }_2^2+2m_2{\ell }_1{\ell }_2\cos {\theta }_2$；
• ${\dot{\theta }}_2^2$ 只来自 $m_2{\ell }_2^2({\dot{\theta }}_1+{\dot{\theta }}_2{)}^2$ 里的 ${\dot{\theta }}_2^2$，故 $M_{22}=m_2{\ell }_2^2$；
• 交叉 ${\dot{\theta }}_1{\dot{\theta }}_2$ 给出 $M_{12}=M_{21}$。

$M$ 只依赖 ${\theta }_2$：绕基座转一圈，两杆相对姿势不变，惯性在关节坐标里长得一样。

重力项是 $-\partial V/\partial q$（注意 $L=T-V$ 里对 $q$ 的偏导带负号，移到左边变成 $+g(q)$）。与代码 h_vector 一致，$\theta =0$ 水平：

$$g_1=(m_1+m_2)g{\ell }_1\cos {\theta }_1+m_{2}g{\ell }_2\cos ({\theta }_1+{\theta }_2),g_2=m_{2}g{\ell }_2\cos ({\theta }_1+{\theta }_2).$$

静止时 $\ddot{q}=\dot{q}=0$，要维持姿态必须 $\tau =g(q)$——这就是重力补偿。

---

四、无主动力矩：双摆

$\tau =0$ 时手臂是双摆。无阻尼则能量在 $T$ 与 $V$ 间倒腾，关节角一直晃；有阻尼则末端轨迹螺旋靠近低势能姿态。拉格朗日在保守力下保能量，必须额外加耗散才会停——这不是积分 bug。

和 PID 对照：PID 在植物外面用误差造 $\tau$；植物本身仍是 $M,H$。计算力矩控制则是 $\tau =M({\ddot{q}}_d+K_d\dot{e}+K_{p}e)+H$，先把非线性抵消，再对误差做 PD。

---

五、常见疑问

Q：质量放在杆端是不是太假？
均质杆要把 $m$ 放在中点、再加 $\frac{1}{12}m{\ell }^2$。$M$ 的每一项都会多几个常数，依赖 $\cos {\theta }_2$ 的结构不变。教学用点质量，是为了让你把交叉项看清。

Q：科氏力是不是一种新力？
在惯性系里没有「科氏这种额外自然力」。它是你用弯曲的关节坐标时，$M(q)$ 随 $q$ 变，加速度里多出来的二次速度项。换回笛卡尔，只剩 $ma$。

Q：仿真步长为什么那么小？
显式欧拉积刚体摆会漂能量。DT=0.002 是凑合；真仿真用 RK4 或半隐式欧拉。本课重点是 $M,H$ 对不对，不是积分器。

Q：如何验证 $M,H$ 没写错？
(1) $M$ 对称、特征值 $>0$；(2) $\tau =0$、无阻尼时总能量 $T+V$ 近似守恒；(3) 静止时 $\tau =g(q)$ 应使 $\ddot{q}=0$。

---

六、代码在做什么

demo.py 从 $({\theta }_1,{\theta }_2)=(0.3,0.9)$、静止出发，分别积无阻尼与阻尼 $c=1.6$。左图关节角对时间；右图有阻尼时末端轨迹。

---

七、小结

概念	一句话
拉格朗日	用 $T-V$，不画铰链内力
$M(q)$	惯性；2R 中只靠 ${\theta }_2$；对称正定
科氏 / 离心	$M$ 随构型变带来的 $\dot{q}$ 二次项
重力补偿	静止时 $\tau =g(q)$
正 / 逆动力学	已知 $\tau$ 求 $\ddot{q}$ / 已知运动求 $\tau$
下游	计算力矩、辨识、仿真、与 PID nested

下一章 DH 建模：把「两根杆的三角公式」换成可往 6 轴扩的齐次链。旋转本身的流形见 李群。
