量子存储：写、存、读与相干时钟

WARNING

🧪 Beta公测版本提示：教程主体已完成，正在优化细节，欢迎大家提Issue反馈问题或建议。

光子跑得太快，物质比特又待不久。量子存储要做的事很土：把飞行中的量子态写进一个相对静止的自由度，等一会儿，再读出来——还不能违反不可克隆。

前置：量子计算 的密度矩阵直觉；量子网络 的中继动机。需要从 Kraus 算子或 $T_2<2T_1$ 推一遍时，点开「逐步推导」。

---

一、为什么必须有「内存」

三件互斥的事叠在一起：

1. 通信：信息往往编码在光子上（光纤、自由空间）；
2. 处理：逻辑门、纠缠交换发生在物质比特或非线性介质里；
3. 时间：两路光子几乎不可能自己对准，中继要等另一半到达。

经典内存可以复制再存。量子内存必须是可逆的写-读映射（理想情况下是一个大的酉或等距嵌入），不能先测量再重建未知态。

保姆级：等，就是在消耗相干。 中继说「我先把 Alice 的光子写进原子，等 Bob 那边的光子来」。等待时间 $t$ 里，$T_1$ 把激发漏掉，$T_2$ 把相位抹掉。能等的上限不是硬盘容量，是这两条钟。demo 把钟画成往下掉的曲线。

---

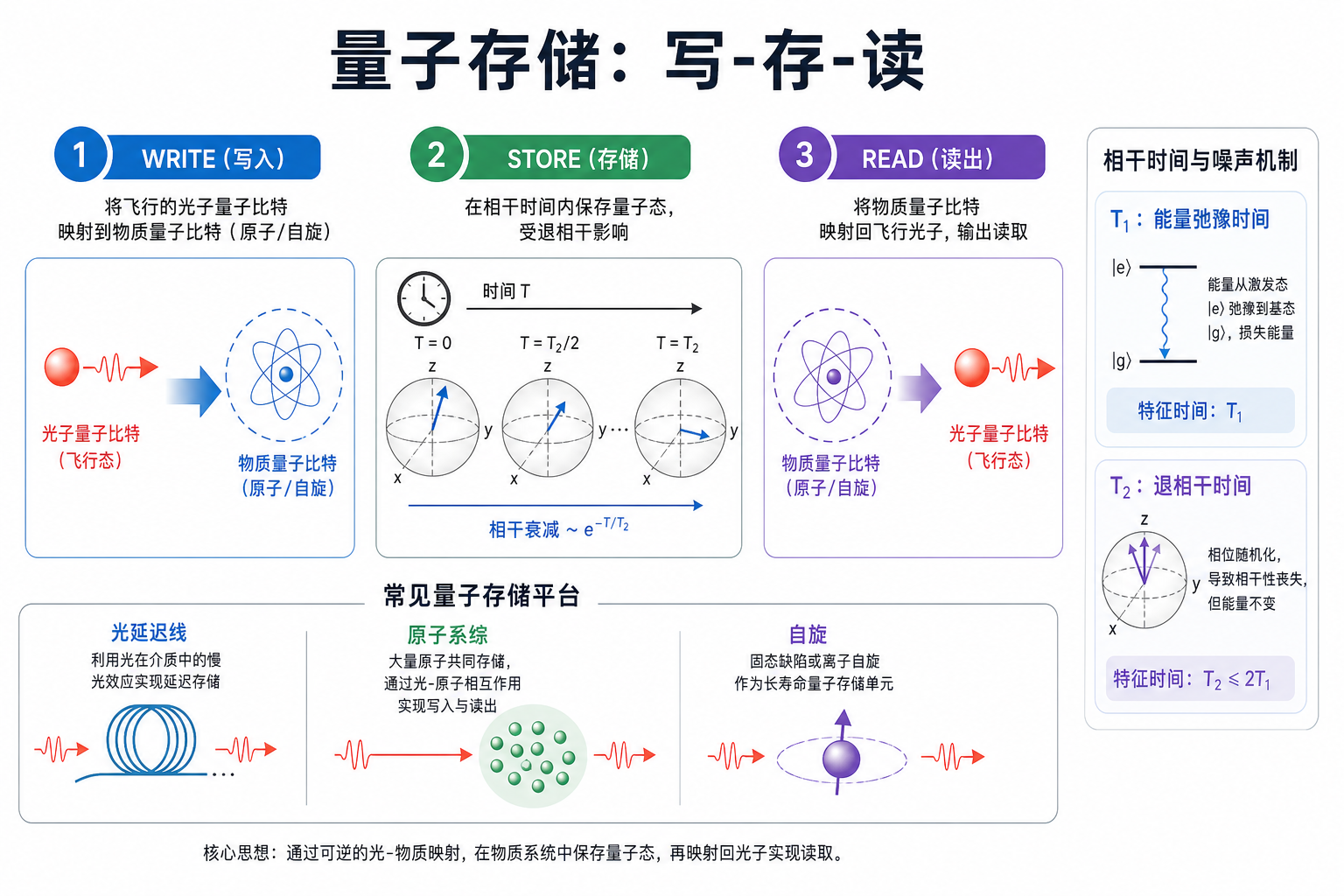

二、写-存-读

理想循环：

$$|\psi {⟩}_{\mathrm{flying}}\stackrel{\mathrm{write}}{\to }|\psi {⟩}_{\mathrm{matter}}\stackrel{\mathrm{wait}}{\to }|\psi (t)⟩\stackrel{\mathrm{read}}{\to }|\psi {⟩}_{\mathrm{flying}}^{\prime }.$$

等待时间 $t$ 里，环境会做两件主要的坏事（见全景章）：

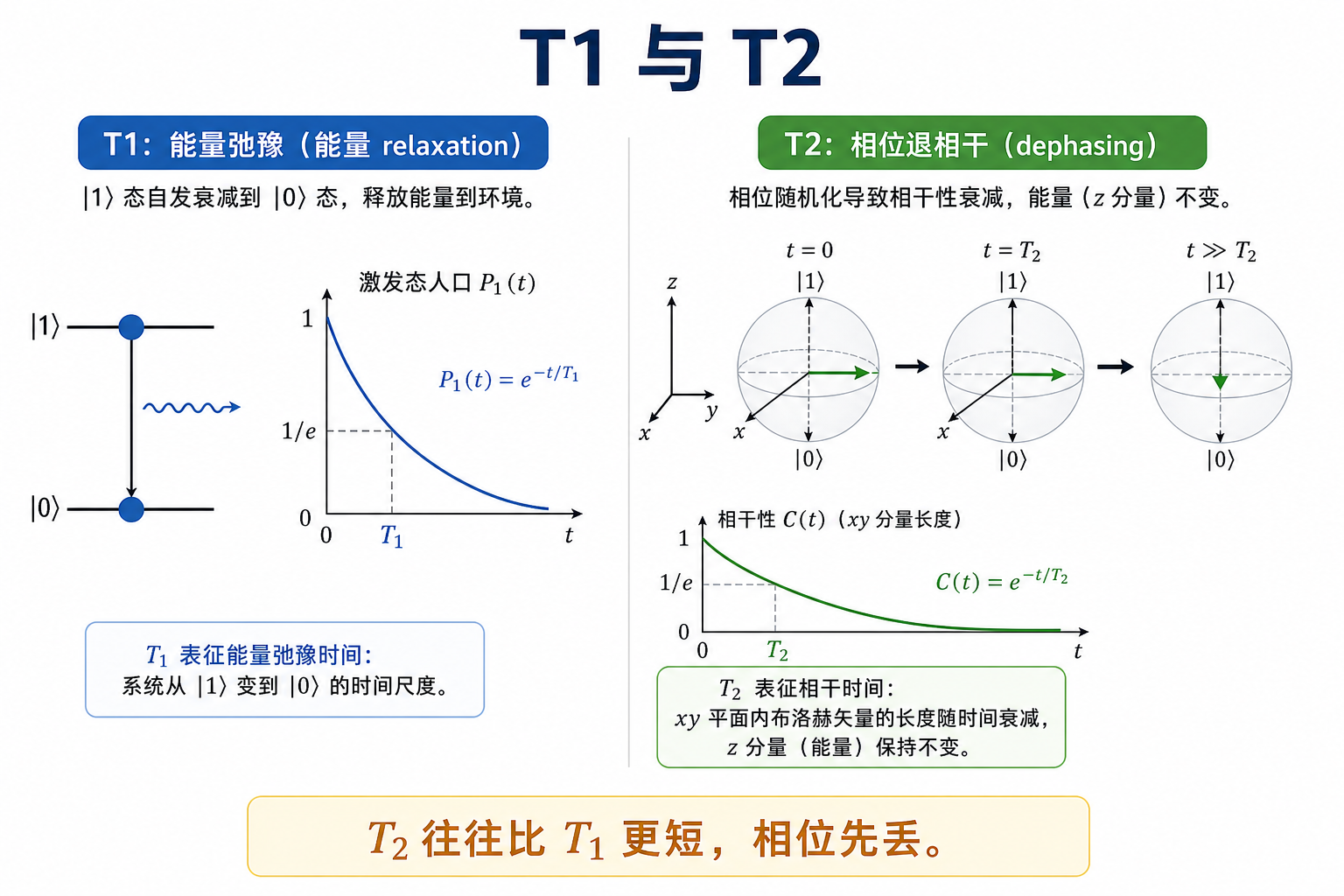

• $T_1$：激发布居漏掉（振幅阻尼）；
• $T_2$：相对相位被冲刷（往往 $T_2<2T_1$）。

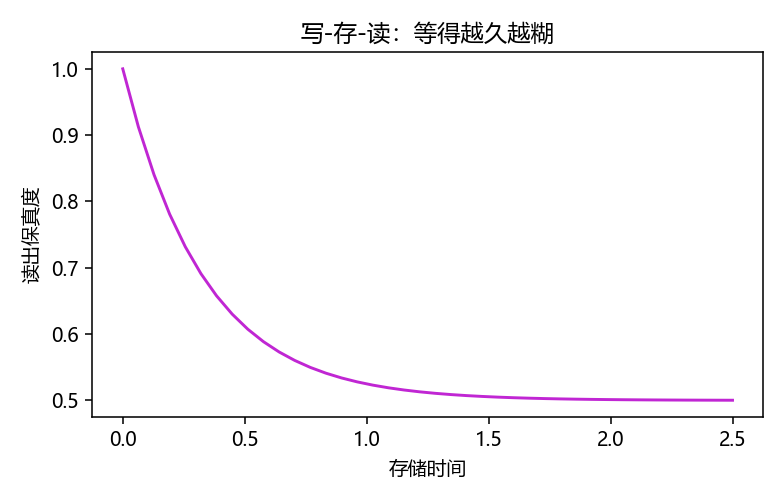

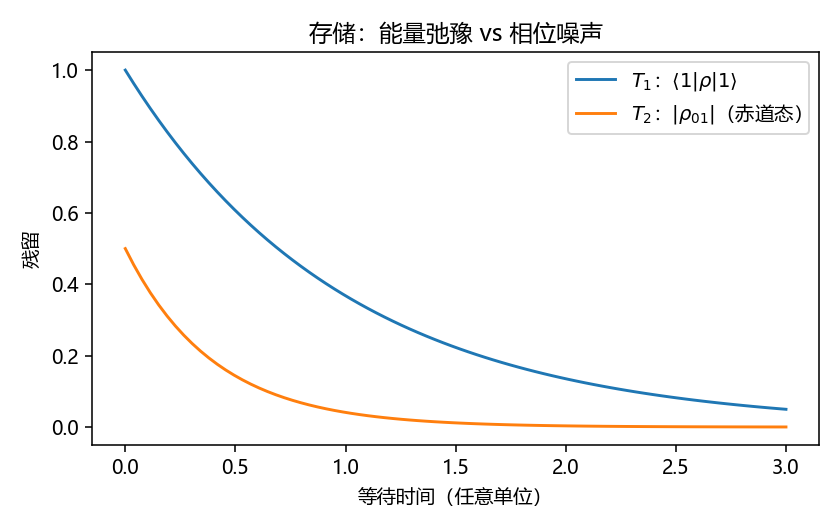

读出保真度随 $t$ 下降——demo 把这件事画成一条往下掉的曲线。玩具参数（任意时间单位）：$T_1=1.0$、$T_2=0.4$，种子 42。$T_1$ 曲线看 $|1⟩$ 的布居；$T_2$ 曲线看赤道态 $|+⟩$ 的 $|{\rho }_{01}|$。写-存-读对 $|+⟩$ 同时套振幅阻尼和退相位，时间从 $0$ 到 $2.5$。

图解说明：左图是工程循环；右图是两条钟。网络中继的「能等多久」直接由 $T_2$ 决定。

逐步推导：振幅阻尼的 Kraus 算子，以及为什么常有 $T_2<2T_1$（点击展开）

振幅阻尼（激发 $|1⟩$ 以概率 $p$ 掉到 $|0⟩$）的一组 Kraus：

$$E_0=\left(\begin{array}{cc}1& 0\\ 0& \sqrt{1-p}\end{array}\right),E_1=\left(\begin{array}{cc}0& \sqrt{p}\\ 0& 0\end{array}\right),p=1-e^{-t/T_1}.$$

这与 demo amp_damping 一致。对 $\rho =|1⟩⟨1|$，$⟨1|\rho (t)|1⟩=e^{-t/T_1}$，即 $T_1$ 曲线。

纯退相位：非对角元乘 $e^{-t/T_2}$（demo dephase）。赤道态 $|+⟩$ 的 $|{\rho }_{01}|$ 初值 $1/2$，按 $T_2$ 掉——demo 直接画 $|{\rho }_{01}|$。

为什么 $T_2\le 2T_1$：能量弛豫本身会破坏相干。Lindblad 里若只有振幅阻尼，横向弛豫时间满足 $T_2=2T_1$。额外的纯退相位（磁场涨落、碰撞）再贡献 $1/T_{\phi }$，于是

$$\frac{1}{T_2}=\frac{1}{2T_1}+\frac{1}{T_{\phi }}\Rightarrow T_2<2T_1.$$

demo 故意取 $T_2=0.4<2=2T_1$，让你看见相位先死、能量后死。写-存-读保真度 $F=⟨\psi |\rho (t)|\psi ⟩$ 对 $|+⟩$ 会两条钟一起掉：等得越久越糊。数字是任意单位，不对应某实验室的毫秒数。

不可克隆再次出现：你不能把未知态复制一份「热备份」；只能可逆地嵌入物质自由度，然后跟环境赛跑。

---

三、平台对照（只记用途，不背参数表）

类型	直觉	典型用途
光纤延迟线	让光子在圈里多跑几圈	短时缓冲，不是长时内存
原子系综	一个光子写成集体自旋波	与通信波长衔接、多模
单原子 / 离子 / 缺陷自旋	单个物质比特	长相干、可做门，写读接口更挑
超导谐振腔	微波光子存在腔里	芯片上的「量子 RAM」雏形

没有一种平台同时做到：长 $T_2$、高写读效率、电信波段、易集成。这就是为什么量子网络论文充满「接口」和「转换」。

---

四、和计算、网络、模拟的接口

• 计算：纠错码的稳定子测量之间，逻辑信息必须活过一个周期——还是存储。
• 网络：纠缠纯化、交换都要求两路比特同时在场。
• 模拟：模拟时间一长，错误就变成「假动力学」。存储/相干是模拟精度的墙。

demo 用单比特振幅阻尼 + 退相位的玩具信道，不声称对应某一实验室的 $T_1$ 毫秒数。

---

五、小结

概念	一句话
写-存-读	飞行比特 ⇄ 物质比特的可逆接口
$T_1$	能量弛豫，布居指数掉
$T_2$	失相，赤道相干掉得更快
延迟线	短缓冲，不是通用内存
中继瓶颈	等光子 ≈ 消耗相干时间

下一章 量子模拟：在相干窗口里，让硬件的哈密顿量替你演化。

📥 Code

File	View	Download
demo.py	Open	Download
exercise.py	Open	Download

参考

1. Lvovsky, Sanders, Tittel, Optical quantum memory. Nature Photonics (2009).
2. Hammerer, Sørensen, Polzik, Quantum interface between light and atomic ensembles. RMP (2010).
3. Nielsen & Chuang 中振幅阻尼 / 相位阻尼信道（玩具模型与本章 demo 同源）。
