s06 反向传播与链式法则 — demo.py 代码详解

Download demo.py 　 Download plot_demo.py

运行方式

cd docs/nn-decision/dl/backprop/code
python demo.py          # mini autograd 主线（不画图）
python plot_demo.py     # MSE / 演示1 计算图 / Fan-out

代码逐段详解

第1步：导入库 — 每个库是做什么的

import os
import math
from typing import Set, List, Tuple

• os：操作系统接口库。此处用于创建 images/ 输出目录，确保图片保存路径存在。
• math：数学函数库。提供 math.exp()（指数函数）、math.tanh()（双曲正切）等底层数学运算，用于实现 Sigmoid、Tanh 等激活函数。
• typing.Set, List, Tuple：类型注解。Set 用于记录计算图中已访问的节点，List 用于拓扑排序结果列表，Tuple 用于节点的前驱元组。

为什么不用 NumPy？ 因为这个 demo 的目标是展示自动微分的底层原理——每个数值都是标量 Value，而非 NumPy 数组。下一节 s07 才扩展到矩阵/向量级别的反向传播，届时才需要 NumPy。

---

第2步：Value 类 — 自动微分的核心节点

整个 demo 的基石是 Value 类。每个 Value 对象就是计算图中的一个节点，它存储四样东西：

属性	含义	用途
data	该节点的数值（标量）	前向传播的结果值
grad	累积的梯度 $\frac{\partial L}{\partial \text{node}}$	反向传播时累加
_backward	局部反向传播函数（闭包）	定义该操作对输入的梯度如何分配
_prev	前驱节点集合	用于拓扑排序，确定反向传播顺序

class Value:
    def __init__(self, data: float, _children: Tuple = (), _op: str = ""):
        self.data = data                # 存储数值
        self.grad = 0.0                 # 梯度初始化为 0
        self._backward = lambda: None   # 默认无操作（叶子节点）
        self._prev = set(_children)     # 前驱节点集合
        self._op = _op                  # 操作名称（如 "+", "*", "ReLU"）

设计要点：

• grad 初始为 0，反传时通过 += 累加而非 = 赋值——这是因为一个变量可能被多条路径使用（fan-out），梯度需要求和。
• _backward 是一个闭包（closure），它捕获了当前操作的局部上下文（如两个输入的 data 值），从而在反向时无需重新计算。
• _children / _prev 装的是这扇门的输入（谁喂进来），这个 Value 自己是输出（return 给调用者）。叶子（手写的 Value(2.0)）没有输入，_backward 为空。

---

第3步：基本算术运算 — 局部梯度规则

每个运算 __add__、__mul__ 都做两件事：前向算出一个新节点 out，以及给 out 挂上局部 _backward。先把名字和数据流钉死，再看公式。

注释里的 $p$、$q$ 不是激活，也不是偏置

正文神经元公式里：$a=\varphi (z)$ 的 $a$ 是激活，$b$ 是偏置。门的注释若写成 $\partial (a+b)/\partial a$，这两个字母只是「两个加数」的习惯写法，和激活、偏置无关。下面一律用正文同一套字母：$p$、$q$ 是这扇门的两个输入，$u$ 是这扇门的输出。

写 u = p + q 时，Python 调用的是 p.__add__(q)，对应关系是：

角色	数学	代码	从哪来	给到谁
左输入	$p$	self	已经存在的 Value：叶子（权重 / 输入 / 偏置），或上一扇门 return 出来的 out	本门
右输入	$q$	other	同上；若是普通 float，会先包成 Value	本门
输出	$u=p+q$ 或 $p\cdot q$	out	本门用 .data 当场算出来	return out 交给调用者，成为下一扇门的输入，直到变成损失 $L$

门不认识「这是权重还是激活」。谁出现在 + / * 两边，谁就是这扇门的输入。

前向：两个输入的数值流进门，门新建 out，把 _prev = {self, other} 记下来（反向时好找到「梯度该还给谁」），把 _backward 挂在 out 上，把 out 交出去。

反向：更靠近 $L$ 的节点先算完，把 $\partial L/\partial u$ 写进 out.grad。这扇门的 _backward 被调用时，只负责把这份「下游的不满」分回 self.grad 和 other.grad。它既不创造梯度，也不直接改权重——只是把账分给两个输入。

嵌进神经元 $z=wx+b$ 时，两扇门是这样接上的：

weight = Value(2.0)   # 叶子：权重 w
x = Value(3.0)        # 叶子：输入 x
bias = Value(1.0)     # 叶子：偏置 b（注意：这是偏置，不是门的 q 的专用名）

wx = weight * x       # 乘法门：self=weight, other=x,  out=wx 交给下一行
z = wx + bias         # 加法门：self=wx,     other=bias, out=z 交给激活或损失

代码	这扇门	self（$p$）从哪来	other（$q$）从哪来	out 给到谁
wx = weight * x	乘法	叶子 $w$	叶子 $x$	下一行加法门的左输入
z = wx + bias	加法	上一扇乘法门的输出	叶子 $b$	激活，或直接进损失

所以：输入不是凭空出现的——来自叶子或上一扇门；输出也不是写进某个全局变量——return 给写这行表达式的人，由他接到下一扇门或接到 $L$。

加法门 __add__

def __add__(self, other):
    other = other if isinstance(other, Value) else Value(other)
    out = Value(self.data + other.data, (self, other), '+')

    def _backward():
        self.grad += 1.0 * out.grad    # 把 ∂L/∂u 原样还给左输入 p
        other.grad += 1.0 * out.grad   # 把 ∂L/∂u 原样还给右输入 q

    out._backward = _backward
    return out

• self / other：这扇加法门的两个加数 $p$、$q$（上一例里就是 wx 和 bias）。
• out：和 $u=p+q$，前向交给调用者；反向时 out.grad 已经是 $\partial L/\partial u$，从下游来。
• 局部导数 $\partial u/\partial p=1$、$\partial u/\partial q=1$，所以加法门是梯度分发器：下游来多少，两边各原样累加多少。

$$\frac{\partial L}{\partial p}=\frac{\partial L}{\partial u}\cdot 1=\mathtt{\text{out.grad}}$$

乘法门 __mul__

def __mul__(self, other):
    other = other if isinstance(other, Value) else Value(other)
    out = Value(self.data * other.data, (self, other), '*')

    def _backward():
        self.grad += other.data * out.grad   # 还给 p 时乘上 q 的前向值
        other.grad += self.data * out.grad   # 还给 q 时乘上 p 的前向值

    out._backward = _backward
    return out

• self / other：两个乘数 $p$、$q$（上一例里就是 weight 和 x）。
• out：积 $u=p\cdot q$，同样 return 给调用者。
• 局部导数 $\partial u/\partial p=q$、$\partial u/\partial q=p$，所以梯度交换：还给左边时乘的是右边的前向值。上一例 $w\cdot x$ 里，$w$ 收到的是 $x\cdot \partial L/\partial (wx)$，$x$ 收到的是 $w\cdot \partial L/\partial (wx)$。

$$\frac{\partial L}{\partial p}=\frac{\partial L}{\partial u}\cdot q=\mathtt{\text{out.grad}}\times \mathtt{\text{other.data}}$$

闭包里用的是前向时的 other.data / self.data，不是反向时的值。前向存中间值、反向再用，这是自动微分的标准做法。

幂运算 __pow__

def __pow__(self, other):
    assert isinstance(other, (int, float)), "仅支持数值指数"
    out = Value(self.data ** other, (self,), f'**{other}')

    def _backward():
        self.grad += (other * self.data ** (other - 1)) * out.grad

    out._backward = _backward
    return out

这里底数 $p$ 是 self（从上一节点来），指数 $n$ 是普通数字 other（不当成图上的节点，所以 _children 只有 self）。输出 $u=p^n$ 仍 return 给调用者。反向只把梯度还给底数：

$$\frac{\partial (p^n)}{\partial p}=n\cdot p^{n-1}$$

例如 $p^2$ 的导数是 $2p$。指数没有 .grad 可写。

除法 __truediv__：巧妙的复用法

def __truediv__(self, other):
    return self * other ** -1

没有单独写除法的 _backward，而是拆成已有的门：$p/q=p\times q^{-1}$。

• 先幂运算：输入 other（$q$），输出 $q^{-1}$，交给乘法门。
• 再乘法：左输入 self（$p$），右输入 $q^{-1}$，输出 $p/q$，交给调用者。

两条已有 _backward 串起来，链式法则自动得到：

$$\frac{\partial (p/q)}{\partial p}=\frac{1}{q},\frac{\partial (p/q)}{\partial q}=-\frac{p}{q^2}$$

---

第4步：激活函数 — 非线性变换的反向传播

激活函数是一元门：只有一个输入 self（通常是上一扇加法门送来的 $z$），一个输出 out（激活值，交给下一层或损失）。没有 other。反向时 out.grad 仍从更靠近 $L$ 的节点回来，门把它乘上激活导数后还给 self。

ReLU：梯度门控

def relu(self):
    out = Value(max(0.0, self.data), (self,), 'ReLU')

    def _backward():
        self.grad += (out.data > 0) * out.grad

    out._backward = _backward
    return out

数学定义与导数：

$$\text{ReLU}(x)=max(0,x)$$$${\text{ReLU}}^{\prime }(x)=\{\begin{array}{ll}1& \text{if }x>0\\ 0& \text{if }x\le 0\end{array}$$

为什么此处用它？ ReLU 是隐藏层最常用的激活函数。它的导数非0即1，没有饱和区（不像 Sigmoid/Tanh 在两端导数趋近0），因此能有效缓解梯度消失问题。

代码细节：(out.data > 0) 在 Python 中产生布尔值 True/False，但在算术运算中 True=1、False=0。因此整个表达式相当于"如果前向值 > 0，梯度通过；否则截断为0"。这是一个优雅的梯度门控（gating）实现。

Sigmoid：数值稳定技巧

def sigmoid(self):
    x = self.data
    if x >= 0:
        s = 1.0 / (1.0 + math.exp(-x))      # 标准公式
    else:
        exp_x = math.exp(x)
        s = exp_x / (1.0 + exp_x)            # 数值稳定版本

    out = Value(s, (self,), 'Sigmoid')

    def _backward():
        self.grad += out.data * (1 - out.data) * out.grad

    out._backward = _backward
    return out

数学定义与导数：

$$\sigma (x)=\frac{1}{1+e^{-x}}$$$${\sigma }^{\prime }(x)=\sigma (x)(1-\sigma (x))$$

Sigmoid 导数的优美性质是可以用前向输出直接计算导数，无需知道原始输入 $x$。这在工程上很方便——反向传播时直接用 out.data 即可。

数值稳定技巧：当 $x$ 是非常大的负数时，$e^{-x}$ 可能溢出（如 $x=-500$，$e^{500}$ 超出浮点数上限）。因此当 $x<0$ 时，改用等效公式 $\sigma (x)=\frac{e^x}{1+e^x}$，避免了 $e^{-x}$ 的计算。

Tanh：零中心输出

def tanh(self):
    t = math.tanh(self.data)
    out = Value(t, (self,), 'Tanh')

    def _backward():
        self.grad += (1 - out.data ** 2) * out.grad

    out._backward = _backward
    return out

数学定义与导数：

$$\tanh (x)=\frac{e^x-e^{-x}}{e^x+e^{-x}}$$$${\tanh }^{\prime }(x)=1-{\tanh }^2(x)$$

与 Sigmoid 类似，Tanh 的导数也可以用前向输出直接计算。Tanh 的输出范围是 $(-1,1)$，以零为中心（不像 Sigmoid 输出全正），因此在隐藏层有时优于 Sigmoid。

Exp：导数等于自身

def exp(self):
    out = Value(math.exp(self.data), (self,), 'exp')

    def _backward():
        self.grad += out.data * out.grad

    out._backward = _backward
    return out

数学公式：$\frac{d}{dx}{e}^x=e^x$。Exp 函数的导数就是它自己的值——这是指数函数最独特的性质，也是 softmax 中常用的基本操作。

---

第5步：backward() — 拓扑排序 + 逆序执行

这是整个自动微分引擎的核心。backward() 方法的职责是：从当前节点（通常是损失 $L$）出发，按正确的顺序调用计算图中每个节点的 _backward()。

def backward(self):
    # ---- 步骤 1: 拓扑排序（DFS 实现） ----
    topo = []
    visited = set()

    def build_topo(v: Value):
        if v not in visited:
            visited.add(v)
            for child in v._prev:       # 递归访问所有前驱
                build_topo(child)
            topo.append(v)              # 后序遍历：子节点在前

    build_topo(self)

    # ---- 步骤 2: 初始化梯度 ----
    self.grad = 1.0   # ∂L/∂L = 1

    # ---- 步骤 3: 按拓扑逆序调用 backward ----
    for node in reversed(topo):
        node._backward()

为什么需要拓扑排序？

反向传播要求按计算图的逆序执行：先计算离输出近的节点的梯度，再计算离输入近的。拓扑排序确保了：当调用节点 $v$ 的 _backward() 时，它的所有后继（路径上更靠近输出的节点）的梯度已经计算完毕。

具体来说，build_topo 使用 DFS 后序遍历：

1. 从根节点（损失 $L$）出发，沿 _prev（前驱关系）反向遍历
2. 后序遍历确保：子节点（离输入近的）先被 topo.append()，父节点后
3. 最终 reversed(topo) 得到的顺序就是：从 $L$ 出发，逐层向输入传播

初始梯度为什么是 1.0？

$$\frac{\partial L}{\partial L}=1$$

我们求的是「损失 $L$ 对图上每一个节点」的梯度。$L$ 对自身当然是 $1$——这是整条反向链唯一需要手写的起点。其余节点（包括每个权重）的梯度，都由链式法则从这一点往回乘。把 self.grad = 1.0 理解成：从这个标量（训练时就是 MSE）出发，开始给每个参数算「你要负多大的责」。演示 1–3 里这个标量可以是任意表达式；演示 4 起它才是真正的损失。

---

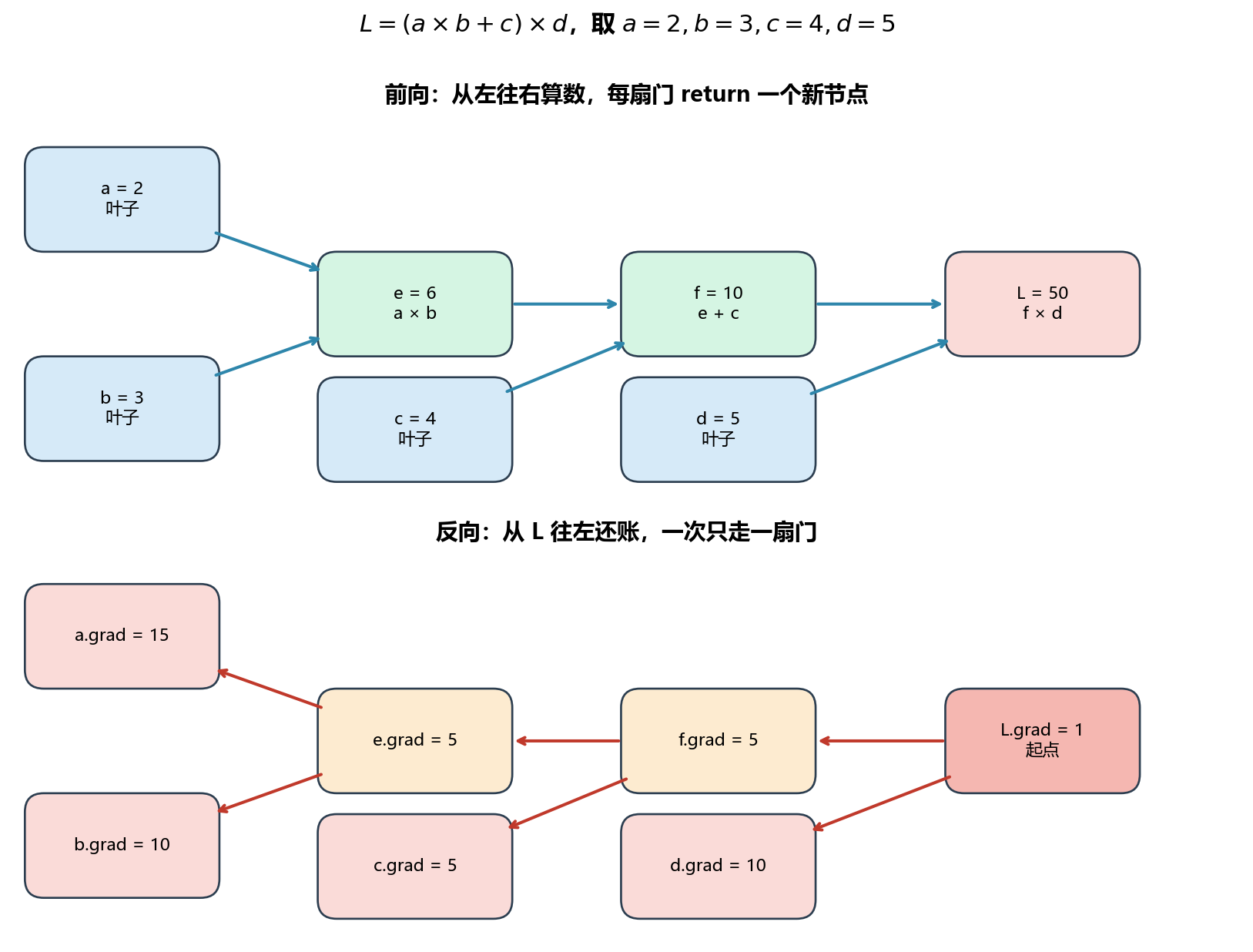

第6步：演示1 — 基本表达式的反向传播

这段还没有神经网络。四个数字、三扇第 3 步里的门，用来把「前向算出一个标量 → backward() 给每个叶子填上梯度」走通。看懂它，后面训练循环里的 total_loss.backward() 就是同一件事，只是图更大。

表达式（字母只是变量名，不是激活 / 偏置）：

$$L=(a\times b+c)\times d$$

代入 $a=2,b=3,c=4,d=5$。我们问的是：每个叶子微微动一下，$L$ 会变多少？也就是 $\partial L/\partial a,\partial L/\partial b,\partial L/\partial c,\partial L/\partial d$。

a = Value(2.0)   # 叶子：没有输入，_backward 为空
b = Value(3.0)
c = Value(4.0)
d = Value(5.0)

e = a * b        # 第 1 扇：乘法，self=a, other=b,  return 的 out 叫 e
f = e + c        # 第 2 扇：加法，self=e, other=c,  return 的 out 叫 f
L = f * d        # 第 3 扇：乘法，self=f, other=d,  return 的 out 叫 L
L.backward()     # 从 L 往回走，给上面所有节点填 .grad

前向：从左往右算数

每一行都是「两个已有节点喂进一扇门，门 return 一个新节点」：

代码	哪扇门	self（左）	other（右）	out.data	这个 out 接下来给谁
e = a * b	乘法	$a=2$	$b=3$	$e=6$	下一行加法的左输入
f = e + c	加法	$e=6$	$c=4$	$f=10$	下一行乘法的左输入
L = f * d	乘法	$f=10$	$d=5$	$L=50$	backward() 的起点

验算：$(2\times 3+4)\times 5=10\times 5=50$。到这里，每个节点的 .grad 仍是 $0$。

反向：从最右边往左，一次只看一扇门

L.backward() 先做一件事：L.grad = 1。因为我们求的是「$L$ 对图上每个节点」的导数，$L$ 对自己当然是 $1$。然后按建造顺序的反方向调用各扇门的 _backward：先最右的乘法，再中间的加法，最后最左的乘法。必须这样——左边那扇门要用到右边已经算好的 out.grad。

第 ① 扇（最右）： $L=f\times d$，乘法门。

• self = f = 10，other = d = 5，out = L，out.grad = 1（刚写上的）
• 乘法规则：还给左边时乘右边的前向值

$$f.\mathrm{grad}+=d\cdot 1=5,d.\mathrm{grad}+=f\cdot 1=10$$

人话：$L=f\times 5$，所以 $f$ 加 $1$，$L$ 就加 $5$ → $\partial L/\partial f=5$。同理 $L=10\times d$，$d$ 加 $1$，$L$ 加 $10$。

第 ② 扇（中间）： $f=e+c$，加法门。

• self = e = 6，other = c = 4，out = f，out.grad 已经是上一步写下的 $5$
• 加法规则：下游来多少，两边各原样累加多少

$$e.\mathrm{grad}+=1\cdot 5=5,c.\mathrm{grad}+=1\cdot 5=5$$

人话：$e$ 或 $c$ 加 $1$，$f$ 加 $1$；而 $f$ 加 $1$ 会让 $L$ 加 $5$。所以两边对 $L$ 的责任都是 $5$。

第 ③ 扇（最左）： $e=a\times b$，乘法门。

• self = a = 2，other = b = 3，out = e，out.grad 已经是上一步写下的 $5$

$$a.\mathrm{grad}+=b\cdot 5=15,b.\mathrm{grad}+=a\cdot 5=10$$

人话：$a$ 加 $1$，$e$ 加 $b=3$；再乘上 $\partial L/\partial e=5$，所以 $L$ 大约加 $15$。

这些 .grad 是什么意思？

$\partial L/\partial a=15$ 读成：在当前这组数字上，$a$ 从 $2$ 变成 $2.001$，则 $L$ 大约从 $50$ 变成 $50.015$。其它叶子同理。

节点	.grad	一句话
$L$	$1$	起点，手写的
$f$	$5$	$L=f\times 5$，$f$ 动一点 $L$ 动五倍
$d$	$10$	$L=10\times d$
$e$、$c$	$5$	加法两边平分 $f$ 的责任
$a$	$15$	再乘上 $b=3$：$5\times 3$
$b$	$10$	再乘上 $a=2$：$5\times 2$

用展开式核对（这不是算法，只是验算）

把括号打开：$L=abd+cd$。普通求导：

$$\frac{\partial L}{\partial a}=bd=3\times 5=15,\frac{\partial L}{\partial b}=ad=2\times 5=10,\frac{\partial L}{\partial c}=d=5,\frac{\partial L}{\partial d}=ab+c=10$$

和 backward() 填进去的 .grad 一致。反向传播没有用到这组展开式——它只是一扇门一扇门地用第 3 步那两条局部规则。图一大，展开式写不出来，门规则照样能走。

---

第7步：演示2 — 激活函数的反向传播验证

这段把第 4 步的一元门接到 backward() 上核对导数。这里没有 MSE：直接对激活的输出调用 .backward()，等于把激活值本身当成 $L$，所以 out.grad = 1，算出来的 x.grad 就是 $\mathrm{d}\varphi /\mathrm{d}x$。

共用同一个叶子 $x=1.5$。每测完一种激活必须 x.zero_grad()——同一个 x 会先后接到不同的门上，若不清零，后面的梯度会叠在前面的上面。

ReLU（$x=1.5>0$）

x = Value(1.5)
a_relu = x.relu()      # 一元门：self=x, out=a_relu=1.5
a_relu.backward()      # 把 a_relu 当 L，所以 a_relu.grad=1

• 前向：$\mathrm{ReLU}(1.5)=max(0,1.5)=1.5$
• 反向：正区局部导数是 $1$，所以 $x.\mathrm{grad}+=1\cdot 1=1$

人话：在正区 ReLU 是恒等，输入加 $1$ 输出就加 $1$。

负输入对照：$x=-1.5$，$\mathrm{ReLU}=0$，局部导数是 $0$，梯度被门控截断，$x.\mathrm{grad}=0$。负区再怎么动输入，输出都是 $0$，对 $L$ 没有责任。

Sigmoid（同一点 $x=1.5$）

先 x.zero_grad()，再：

a_sig = x.sigmoid()
a_sig.backward()

$$\sigma (1.5)\approx 0.817574,{\sigma }^{\prime }(1.5)=\sigma (1-\sigma )\approx 0.149146$$

反向仍是一元门：self=x，out=a_sig，out.grad=1，于是 $x.\mathrm{grad}=0.149146$。和手算公式一致。注意这里用的是前向输出 out.data 来算导数，不必再记一份 $x$。

Tanh（同一点）

同样清零后：

$$\tanh (1.5)\approx 0.905148,{\tanh }^{\prime }(x)=1-{\tanh }^2(x)\approx 0.180707$$

x.grad 填成 $0.180707$。三种激活都是「一扇一元门 + out.grad=1」，和第 6 步三扇二元门是同一套机制，只是没有 other。

---

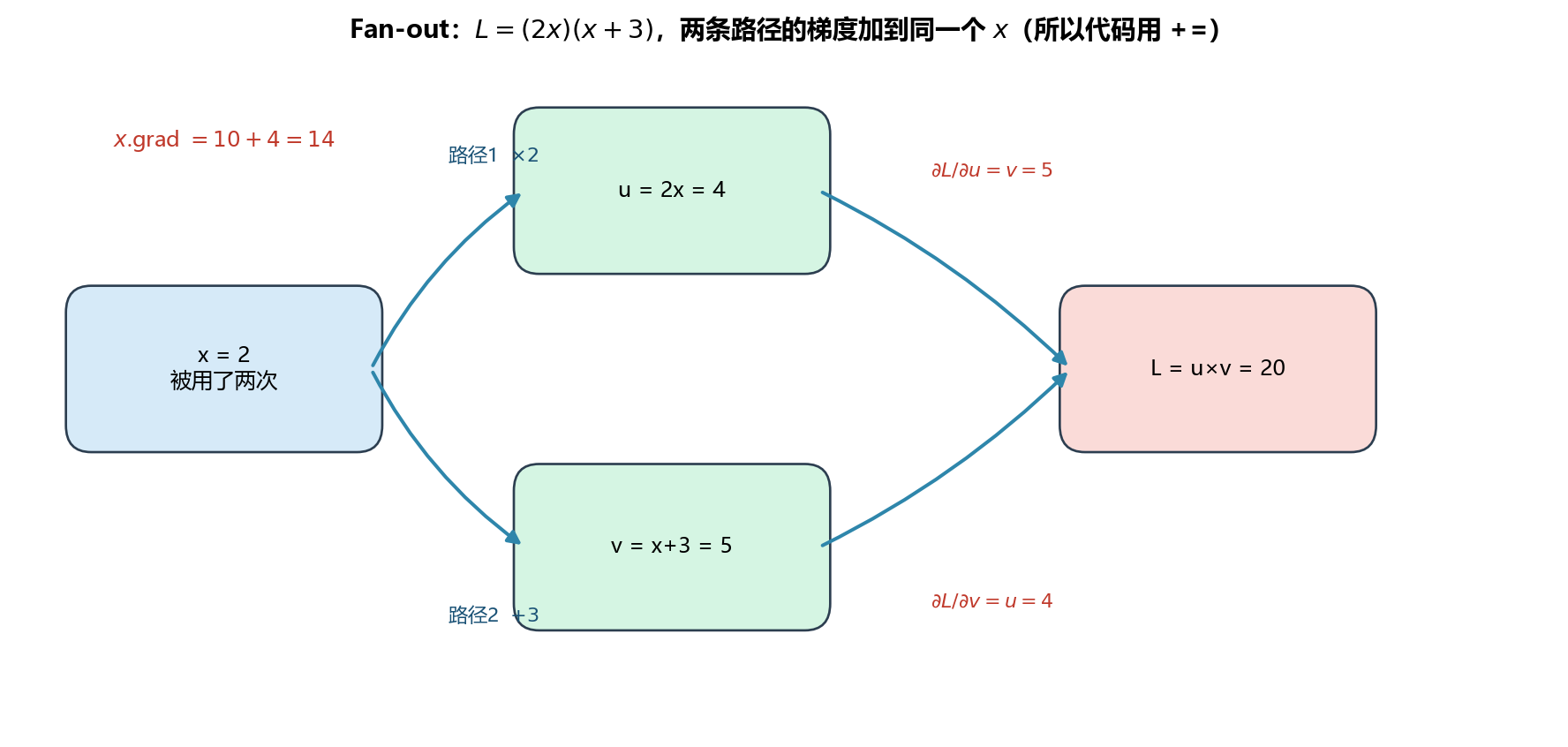

第8步：演示3 — Fan-out 梯度累积

第 6 步里每个叶子只进一扇门。现在让同一个 $x$ 走两条路再汇合——这才是 grad += 而不是 grad = 的理由。

$$L=(2x)\times (x+3),x=2$$

x = Value(2.0)
u = x * 2      # 路径1：乘法，self=x, other=2, out=u=4
v = x + 3      # 路径2：加法，self=x, other=3, out=v=5
L = u * v      # 汇合：乘法，self=u, other=v, out=L=20
L.backward()

$x$ 同时是第一扇乘法的左输入、和第二扇加法的左输入。两条路最后都流进 $L$。

前向

代码	门	self	other	out.data
u = x * 2	乘法	$x=2$	$2$	$u=4$
v = x + 3	加法	$x=2$	$3$	$v=5$
L = u * v	乘法	$u=4$	$v=5$	$L=20$

反向：仍从最右往左，但 $x$ 会被写两次

先 L.grad = 1。

第 ① 扇 $L=u\times v$（乘法）：

$$u.\mathrm{grad}+=v\cdot 1=5,v.\mathrm{grad}+=u\cdot 1=4$$

第 ② 扇 $u=2x$（乘法）：还给 $x$ 时乘对方的前向值 $2$，上游是 $u.\mathrm{grad}=5$

$$x.\mathrm{grad}+=2\cdot 5=10$$

这是路径 1 的账：$x$ 加 $1$，$u$ 加 $2$，$L$ 再加 $5\times 2=10$。

第 ③ 扇 $v=x+3$（加法）：上游是 $v.\mathrm{grad}=4$，加法原样传递

$$x.\mathrm{grad}+=1\cdot 4=4$$

这是路径 2 的账：$x$ 加 $1$，$v$ 加 $1$，$L$ 加 $4$。

两次 += 之后 $x.\mathrm{grad}=10+4=14$。若写成 =，后执行的那条路径会把前一条覆盖掉，答案就错了。多元链式法则写的就是这件事：

$$\frac{\partial L}{\partial x}=\frac{\partial L}{\partial u}\cdot \frac{\partial u}{\partial x}+\frac{\partial L}{\partial v}\cdot \frac{\partial v}{\partial x}=5\cdot 2+4\cdot 1=14$$

人话：$x$ 从 $2$ 变成 $2.001$，$L$ 大约从 $20$ 变成 $20.014$。

---

第9步：演示4 — 小神经网络完整训练

前面三步都在玩具表达式上。这一步把同一套门装进一个很小的 MLP，走通「前向 → MSE → backward → 改权重」。精度不是重点（四个点、一百轮，最后会塌成常数预测，下面会解释）。

网络是怎么用门拼出来的

model = MLP(2, [4, 1], ["relu", "linear"])

含义：输入 2 维 → 隐藏层 4 个 ReLU 神经元 → 输出层 1 个线性神经元。可训练参数 $4\times (2+1)+1\times (4+1)=17$ 个（每个神经元：若干权重 + 一个偏置）。

一个 Neuron 的前向就是第 3 步那些门：

act = sum((wi * xi for wi, xi in zip(self.w, x)), self.b)  # 一串乘法 + 加法
out = act.relu()   # 或线性层：直接 return act

Layer 是并排多个 Neuron；MLP 把上一层的输出列表喂给下一层。输出层取 x[0]，因为这是标量回归。

四个训练点

目标函数 $y=3x_1^2-2x_2+1$（只用来生成标签，网络并不知道这个公式）：

样本	$(x_1,x_2)$	$y$
1	$(1,2)$	$0$
2	$(2,1)$	$11$
3	$(0,3)$	$-5$
4	$(3,0)$	$28$

四个标签的均值是 $8.5$。记住这个数，后面会撞上它。

每一轮在干什么

lr=0.01，共 $100$ 轮。每一轮：

1. 前向：y_preds = [model(x) for x in xs]，四个 $\hat{y}$。
2. MSE（demo 写法，省略 $\frac{1}{2}$ 和 $\frac{1}{N}$）：

   losses = [(yp - Value(y_true)) ** 2 for yp, y_true in zip(y_preds, ys)]
   total_loss = sum(losses[1:], losses[0])

   每个样本是一扇减法再接幂运算 $p^2$，四个标量加起来得到 $L$。backward() 的起点就是这个 $L$。
3. 清零：上一轮写在权重上的 .grad 必须抹掉，否则会和本轮加在一起（和第 7 步 zero_grad、第 8 步 += 是同一件事）。
4. 反向：total_loss.backward() 从 MSE 出发，沿计算图把 $\partial L/\partial w$、$\partial L/\partial b$ 填进全部 17 个参数。输入 $x$ 和标签 $y$ 不当成旋钮。
5. 更新：p.data -= lr * p.grad，梯度上坡，减号走下坡。

random.seed(42) 后，打印出来的损失是：

epoch	损失 $L$	四个预测
0	$973.89$	大约都在 $0$ 附近（随机初始化）
20	$679.70$	四个都是 $5.39$
40	$642.38$	四个都是 $7.91$
99	$641.00$	四个都是 $8.50$

四个预测变成同一个数 $8.50$，而

$$(0-8.5{)}^2+(11-8.5{)}^2+(-5-8.5{)}^2+(28-8.5{)}^2=641$$

正好等于最终损失。也就是说网络学成了常数函数 $\hat{y}=\overline{y}$——MSE 下若拟合不出弯曲，「全预测成均值」是一个合法的驻点。这个玩具宽度和步数不够拟合 $x_1^2$，演示目的只是把第 6 步的门接到真实的权重更新上。把曲面拟合做漂亮，是下一节矩阵反传的事。

---

第10步：演示5 — 梯度下降求函数最小值

没有数据集，目标函数就是 $f(x)=x^2+3x$。解析解 $f^{\prime }(x)=2x+3=0\Rightarrow x=-1.5$，最小值 $-2.25$。用 Value 当参数，看自动微分能不能自己走到谷底。

x = Value(5.0)
for step in range(20):
    loss = x * x + Value(3.0) * x   # 用门拼出 f(x)
    x.grad = 0.0                     # 每步清零，理由同第 7、9 步
    loss.backward()                  # x.grad 变成 2x+3
    x.data -= 0.1 * x.grad          # 沿下坡走一步

这个表达式里的门

x * x 是第 8 步那种 fan-out：左右输入是同一个节点 $x$。乘法门会给 $x$ 写两次：

$$x.\mathrm{grad}+=x\cdot 1,x.\mathrm{grad}+=x\cdot 1$$

合起来就是 $2x$，正好是 $(x^2{)}^{\prime }$。再加上 3*x 那一扇乘法贡献的 $3$，于是 $x.\mathrm{grad}=2x+3$，不必手写导数。

第一拍（step 0）

$x=5$，$f=25+15=40$，梯度 $2\cdot 5+3=13$（上坡向右）。更新：

$$x\leftarrow 5-0.1\times 13=3.7$$

人话：现在站在抛物线右侧，梯度为正，减号让 $x$ 往左走，朝 $x=-1.5$ 那个谷底。

之后每 5 步（学习率 $0.1$，共 20 步）：

步骤	$x$	$f(x)$	梯度 $2x+3$
0	$5.00$	$40.00$	$13.00$
5	$0.63$	$2.29$	$4.26$
10	$-0.80$	$-1.76$	$1.40$
15	$-1.27$	$-2.20$	$0.46$
19	$-1.41$	$-2.24$	$0.19$
结束	$-1.43$	$-2.24$	—

梯度越来越小，因为越走越平。20 步到 $x\approx -1.43$，已经贴着理论点 $-1.5$。和第 9 步同一套更新式，只是这里参数只有一个 $x$，图小到可以逐步对上解析导数。

---

辅助组件：计算图可视化

print_computation_graph(L) 在演示 1 末尾把图画成表。第 6 步那个 $L=(a\times b+c)\times d$ 打出来是：

深度	操作	数据值	梯度	含义
0	input	$2,3,4,5$	$15,10,5,10$	四个叶子 $a,b,c,d$
1	*	$6$	$5$	$e=a\times b$
2	+	$10$	$5$	$f=e+c$
3	*	$50$	$1$	$L=f\times d$，反向起点

深度 = 离叶子的最长路径。梯度列应和第 6 步手算一致。id=... 只是节点身份，用来看谁连着谁，不必记数字。

---

关键概念速查表

概念	数学公式	代码实现
链式法则	$\frac{\partial L}{\partial w}=\frac{\partial L}{\partial a}\cdot \frac{\partial a}{\partial z}\cdot \frac{\partial z}{\partial w}$	self.grad += local_deriv * out.grad
加法门	$\partial (p+q)/\partial p=1$；$p$=self，$q$=other，$u$=out	self.grad += 1.0 * out.grad（还给两个输入）
乘法门	$\partial (p\cdot q)/\partial p=q$；还给 $p$ 时乘 $q$ 的前向值	self.grad += other.data * out.grad
幂运算	$\frac{\partial x^n}{\partial x}=n{x}^{n-1}$	self.grad += (other * self.data ** (other-1)) * out.grad
ReLU	${\text{ReLU}}^{\prime }(x)=\mathbb{1}[x>0]$	self.grad += (out.data > 0) * out.grad
Sigmoid	${\sigma }^{\prime }(x)=\sigma (x)(1-\sigma (x))$	self.grad += out.data * (1 - out.data) * out.grad
Tanh	${\tanh }^{\prime }(x)=1-{\tanh }^2(x)$	self.grad += (1 - out.data**2) * out.grad
拓扑排序（DFS）	后序遍历计算图	build_topo(v) 递归 + reversed(topo) 逆序
梯度累积（Fan-out）	$\frac{\partial L}{\partial h}=\sum _i\frac{\partial L}{\partial u_i}\cdot \frac{\partial u_i}{\partial h}$	self.grad += ...（用 += 而非 =）
梯度清零	—	zero_grad() / p.grad = 0.0
MSE	$\ell =\frac{1}{2}(\hat{y}-y{)}^2$（demo 省略 $\frac{1}{2}$ 与 $\frac{1}{N}$）	(yp - Value(y_true)) ** 2 再求和
$\partial L/\partial w$	只有权重能改；梯度上坡，更新下坡	p.data -= lr * p.grad
梯度下降	${\theta }_{t+1}={\theta }_t-\alpha \cdot {\mathrm{\nabla }}_{\theta }L$	p.data -= lr * p.grad

链式法则那一行的 $a$ 是神经元激活；加法/乘法门的 $p,q$ 才是那一扇门的两个输入（代码里的 self / other）。两套字母不要混。

源码位置

clone 后打开（相对仓库根目录）：

• docs/nn-decision/dl/backprop/code/demo.py（mini autograd 主线）
• docs/nn-decision/dl/backprop/code/plot_demo.py（MSE、演示1 计算图、Fan-out 示意）
